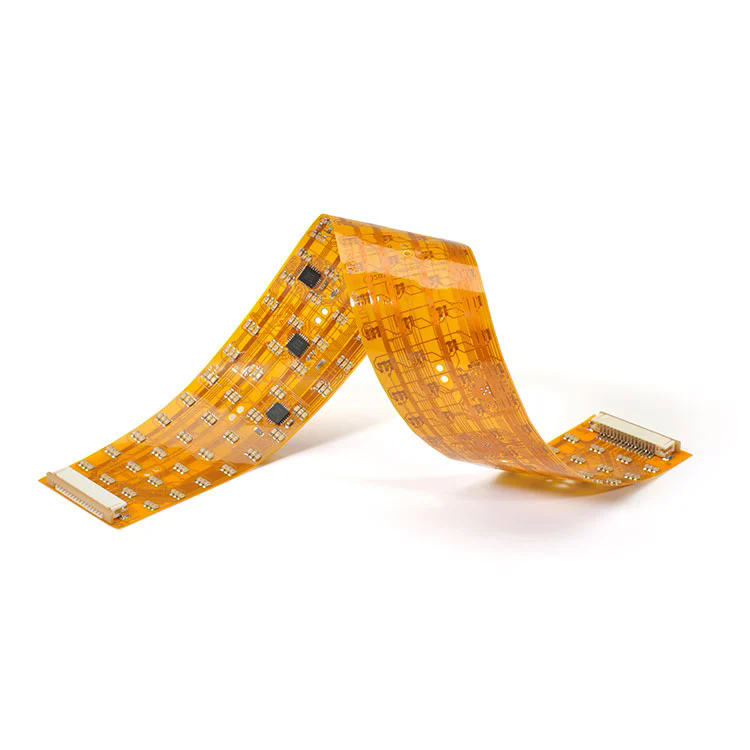

लचीले मुद्रित सर्किट बोर्ड(एफपीसी पीसीबी) एक नवाचार है जिसने लचीले, हल्के और उच्च घनत्व वाले सर्किट कनेक्शन को सक्षम करके आधुनिक इलेक्ट्रॉनिक्स की संरचना को नया आकार दिया है। पारंपरिक कठोर पीसीबी के विपरीत, एफपीसी पीसीबी पॉलीमाइड (पीआई) या पॉलिएस्टर (पीईटी) जैसी लचीली आधार सामग्री से बने होते हैं, जो सर्किट को तोड़े बिना मोड़, मोड़ या मोड़ सकते हैं। यह अनूठी विशेषता डिजाइनरों को छोटी, पतली और अधिक गतिशील उत्पाद संरचनाएं प्राप्त करने की अनुमति देती है।
एफपीसी पीसीबी का व्यापक रूप से पहनने योग्य उपकरणों, चिकित्सा उपकरणों, ऑटोमोटिव सिस्टम, स्मार्टफोन और औद्योगिक नियंत्रण प्रणालियों में उपयोग किया जाता है। उनका लचीलापन और बेहतर प्रदर्शन उन्हें कॉम्पैक्ट और बहुक्रियाशील इलेक्ट्रॉनिक्स के विकास के लिए एक महत्वपूर्ण आधार बनाता है।
एफपीसी पीसीबी की प्रमुख विशेषताओं में शामिल हैं:
हल्का और पतला: मोटाई 0.1 मिमी जितनी कम हो सकती है, जो इसे छोटे इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त बनाती है।
उच्च विश्वसनीयता: लचीले कॉपर सर्किट वायरिंग त्रुटियों को कम करते हैं और समग्र सिग्नल अखंडता में सुधार करते हैं।
गर्मी और रासायनिक प्रतिरोध: पॉलीमाइड सब्सट्रेट कठोर वातावरण में स्थिर प्रदर्शन सुनिश्चित करता है।
उत्कृष्ट गतिशील झुकने की क्षमता: चलने योग्य या मोड़ने योग्य भागों वाले उपकरणों के लिए उपयुक्त।
संक्षेप में, एफपीसी पीसीबी अगली पीढ़ी के इलेक्ट्रॉनिक नवाचार द्वारा मांग की गई डिजाइन स्वतंत्रता का समर्थन करते हुए, कार्यक्षमता, स्थायित्व और लचीलेपन का एक आदर्श मिश्रण सक्षम बनाता है।
एफपीसी पीसीबी का कार्य सिद्धांत इसकी स्तरित संरचना में निहित है, जो प्रवाहकीय तांबे के निशान को लचीली इन्सुलेटिंग फिल्म पर मुद्रित करने की अनुमति देता है। संरचना में आम तौर पर निम्न शामिल होते हैं:
आधार सामग्री (सब्सट्रेट): पॉलीमाइड (पीआई) या पीईटी फिल्म जो यांत्रिक लचीलापन और इन्सुलेशन प्रदान करती है।
चिपकने वाली परत: तांबे की पन्नी को सब्सट्रेट से जोड़ती है (चिपकने वाली या चिपकने वाली-रहित प्रकार की हो सकती है)।
कॉपर फ़ॉइल: वर्तमान संचरण के लिए प्रवाहकीय परत।
कवरले फिल्म: सर्किट को पर्यावरणीय क्षति से बचाती है और इन्सुलेशन प्रदान करती है।
सुदृढीकरण परत (वैकल्पिक): कनेक्टर क्षेत्रों या बढ़ते बिंदुओं को मजबूत करता है।
नीचे एक विस्तृत तालिका दी गई है जिसमें आमतौर पर पेशेवर एफपीसी पीसीबी विनिर्माण में उपयोग की जाने वाली प्रमुख तकनीकी विशिष्टताओं का सारांश दिया गया है:
| पैरामीटर | विनिर्देश | विवरण |
|---|---|---|
| मूलभूत सामग्री | पॉलीमाइड (पीआई)/पीईटी | लचीला और गर्मी प्रतिरोधी सब्सट्रेट सामग्री |
| तांबे की मोटाई | 1/3 औंस - 3 औंस | वर्तमान-वहन क्षमता निर्धारित करता है |
| परत गणना | 1 - 6 परतें | सर्किट जटिलता पर निर्भर करता है |
| न्यूनतम लाइन चौड़ाई / रिक्ति | 0.05 मिमी / 0.05 मिमी | सर्किट घनत्व परिशुद्धता को परिभाषित करता है |
| सतही समापन | ENIG, OSP, HASL, इमर्शन सिल्वर | सोल्डरेबिलिटी और संक्षारण सुरक्षा सुनिश्चित करता है |
| झुकने वाली त्रिज्या | ≥0.5मिमी | झुकने के दौरान लचीलेपन और स्थायित्व का संकेत देता है |
| परिचालन तापमान | -40°C से +150°C | उच्च तापमान वाले वातावरण के लिए उपयुक्त |
| सोल्डर मास्क | पीला, काला, हरा, पारदर्शी | सौंदर्यपरक और सुरक्षात्मक कोटिंग प्रदान करता है |
| प्रतिबाधा नियंत्रण | ±10% | सिग्नल ट्रांसमिशन स्थिरता बनाए रखता है |
ये तकनीकी पैरामीटर सीधे एफपीसी पीसीबी के विद्युत प्रदर्शन, यांत्रिक स्थायित्व और उत्पाद एकीकरण दक्षता को प्रभावित करते हैं। सामग्री और डिज़ाइन का सही संयोजन अत्यधिक यांत्रिक परिस्थितियों में भी स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है।
आधुनिक इलेक्ट्रॉनिक उपकरणों के लिए पीसीबी डिजाइन पर विचार करते समय, एफपीसी पीसीबी कठोर बोर्डों की तुलना में बेजोड़ बहुमुखी प्रतिभा और विश्वसनीयता प्रदान करता है। इसकी बढ़ती लोकप्रियता के पीछे तीन प्रमुख इंजीनियरिंग लाभ आधारित हैं:
एफपीसी पीसीबी इंजीनियरों को जटिल डिवाइस ज्यामिति में फिट होने के लिए बोर्ड को मोड़कर और मोड़कर त्रि-आयामी इंटरकनेक्शन बनाने में सक्षम बनाता है। यह सुविधा स्थान की आवश्यकताओं को काफी कम कर देती है और पतले, हल्के और अधिक एर्गोनोमिक उपकरणों के डिजाइन की अनुमति देती है - जो स्मार्टफोन, कैमरा और मेडिकल वियरेबल्स में आवश्यक हैं।
कम सोल्डर जोड़ों और कनेक्टर्स के साथ, एफपीसी पीसीबी ढीले कनेक्शन और सिग्नल हस्तक्षेप के जोखिम को कम करते हैं। वे कंपन के प्रति अत्यधिक प्रतिरोधी हैं, जो उन्हें ऑटोमोटिव और एयरोस्पेस अनुप्रयोगों के लिए आदर्श बनाता है जहां लगातार प्रदर्शन महत्वपूर्ण है।
तांबे के निशान की एकरूपता और नियंत्रित प्रतिबाधा डिजाइन उच्च आवृत्तियों पर सिग्नल अखंडता बनाए रखने में मदद करते हैं। यह उच्च गति संचार प्रणालियों, IoT मॉड्यूल और उन्नत सेंसर में विशेष रूप से महत्वपूर्ण है।
असेंबली को सरल बनाता है और वायरिंग त्रुटियों को कम करता है।
उत्कृष्ट ताप अपव्यय प्रदर्शन प्रदान करता है।
हल्के और लघु इलेक्ट्रॉनिक असेंबलियों को सक्षम बनाता है।
उच्च उपज दर के साथ स्वचालित उत्पादन का समर्थन करता है।
उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्टफोन, टैबलेट, फोल्डेबल डिस्प्ले, कैमरा।
चिकित्सा उपकरण: पेसमेकर, डायग्नोस्टिक इमेजिंग सिस्टम, बायोसेंसर।
ऑटोमोटिव इलेक्ट्रॉनिक्स: इंस्ट्रूमेंट पैनल, एलईडी लाइटिंग, एयरबैग सिस्टम।
औद्योगिक स्वचालन: नियंत्रण पैनल, रोबोटिक हथियार और स्मार्ट सेंसर।
इन क्षमताओं को एकीकृत करके, एफपीसी पीसीबी केवल एक तकनीकी घटक नहीं है बल्कि एक रणनीतिक डिजाइन लाभ है जो आज के इलेक्ट्रॉनिक्स विनिर्माण में उत्पाद नवाचार और प्रतिस्पर्धात्मकता को परिभाषित करता है।
स्थिर उत्पाद प्रदर्शन और दीर्घकालिक विश्वसनीयता प्राप्त करने के लिए सही एफपीसी पीसीबी आपूर्तिकर्ता का चयन करना आवश्यक है। किसी निर्माता का मूल्यांकन करते समय निम्नलिखित पहलुओं पर विचार करें:
सुनिश्चित करें कि निर्माता आयामी सटीकता और स्थिरता बनाए रखने के लिए उन्नत लेजर ड्रिलिंग मशीन, सटीक नक़्क़ाशी प्रणाली और स्वचालित ऑप्टिकल निरीक्षण (एओआई) से लैस है।
शीर्ष-गुणवत्ता वाले एफपीसी पीसीबी प्रमाणित सामग्रियों जैसे ड्यूपॉन्ट™ या पैनासोनिक™ पॉलीमाइड फिल्मों पर निर्भर करते हैं, जो उच्च शुद्धता वाले तांबे के फ़ॉइल के साथ संयुक्त होते हैं। आईपीसी कक्षा 3 अनुपालन और आईएसओ 9001 प्रमाणीकरण जैसी सख्त गुणवत्ता नियंत्रण प्रक्रियाएं विनिर्माण विश्वसनीयता के संकेतक हैं।
एक पेशेवर आपूर्तिकर्ता को पूर्ण तकनीकी सहायता प्रदान करनी चाहिए - प्रारंभिक चरण सर्किट लेआउट डिजाइन से लेकर प्रतिबाधा सिमुलेशन, प्रोटोटाइप और बड़े पैमाने पर उत्पादन तक - यह सुनिश्चित करना कि अंतिम उत्पाद प्रदर्शन और लागत दोनों आवश्यकताओं को पूरा करता है।
विश्वसनीय एफपीसी पीसीबी कई परीक्षण प्रक्रियाओं से गुजरते हैं, जिनमें शामिल हैं:
ओपन/शॉर्ट डिटेक्शन के लिए इलेक्ट्रिकल टेस्टिंग (ई-टेस्ट)।
यांत्रिक सहनशक्ति की पुष्टि के लिए झुकने और फ्लेक्सुरल परीक्षण।
पर्यावरणीय स्थायित्व के लिए थर्मल शॉक और एजिंग टेस्ट।
ट्रेस एकरूपता और आसंजन गुणवत्ता के लिए सूक्ष्म निरीक्षण।
एक अनुभवी और प्रमाणित आपूर्तिकर्ता को चुनकर, आप उत्पादन जोखिमों को काफी कम कर सकते हैं, विश्वसनीयता में सुधार कर सकते हैं और समय-समय पर बाजार का अनुकूलन कर सकते हैं।
Q1: एफपीसी पीसीबी और कठोर पीसीबी के बीच क्या अंतर है?
A1: मुख्य अंतर लचीलेपन और संरचना में है। एफपीसी पीसीबी पॉलीमाइड जैसी लचीली सामग्री का उपयोग करते हैं जो झुकने और मोड़ने की अनुमति देते हैं, जबकि कठोर पीसीबी ठोस एफआर -4 सब्सट्रेट से बने होते हैं। एफपीसी पीसीबी कॉम्पैक्ट या गतिशील उपकरणों के लिए आदर्श होते हैं, जबकि कठोर पीसीबी का उपयोग स्थिर और बड़ी संरचनाओं के लिए किया जाता है।
Q2: क्या एफपीसी पीसीबी उच्च-वर्तमान अनुप्रयोगों को संभाल सकते हैं?
ए2: हां, उचित तांबे की मोटाई और थर्मल प्रबंधन के साथ, एफपीसी पीसीबी उच्च धारा को प्रभावी ढंग से संभाल सकते हैं। प्रबलित तांबे के साथ मल्टी-लेयर एफपीसी ऑटोमोटिव, पावर मॉड्यूल और औद्योगिक नियंत्रण प्रणालियों में भारी भार सहन कर सकते हैं।
ऐसे युग में जहां लचीलापन, विश्वसनीयता और परिशुद्धता तकनीकी प्रगति को परिभाषित करती है, एफपीसी पीसीबी अगली पीढ़ी के इलेक्ट्रॉनिक उपकरणों को शक्ति प्रदान करने में एक अपूरणीय भूमिका निभाते हैं। हल्की संरचना, उच्च गति प्रदर्शन और डिजाइन अनुकूलन क्षमता को संयोजित करने की उनकी क्षमता उन्हें उपभोक्ता इलेक्ट्रॉनिक्स से लेकर चिकित्सा प्रौद्योगिकी और उससे आगे तक विभिन्न उद्योगों में नवाचार की आधारशिला बनाती है।
परफैनवे, हम कस्टम-इंजीनियर्ड एफपीसी पीसीबी समाधान प्रदान करने में विशेषज्ञ हैं जो सबसे अधिक मांग वाले औद्योगिक मानकों को पूरा करते हैं। उन्नत विनिर्माण सुविधाओं, कठोर गुणवत्ता परीक्षण और ग्राहकों की संतुष्टि के प्रति प्रतिबद्धता के साथ, फैनवे सुनिश्चित करता है कि प्रत्येक लचीला सर्किट चरम प्रदर्शन और दीर्घकालिक स्थायित्व प्रदान करता है।
यदि आप उच्च-प्रदर्शन वाले इलेक्ट्रॉनिक्स विकसित कर रहे हैं और एक विश्वसनीय एफपीसी पीसीबी भागीदार की तलाश कर रहे हैं, तो संकोच न करेंहमसे संपर्क करेंआज। फैनवे की इंजीनियरिंग टीम आपके नवीन विचारों को जीवन में लाने के लिए विशेषज्ञ मार्गदर्शन, डिजाइन सहायता और वन-स्टॉप उत्पादन सेवाएं प्रदान करेगी।
-
