यह मार्गदर्शिका बताती है बहुपरत पीसीबी प्रौद्योगिकी - यह क्या है, यह सिंगल‑ और डबल‑लेयर पीसीबी से कैसे भिन्न है, यह आधुनिक इलेक्ट्रॉनिक्स में क्यों महत्वपूर्ण है, विनिर्माण कैसे काम करता है, और सर्वोत्तम डिजाइन प्रथाएं। से अंतर्दृष्टि के साथशेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेड, यह लेख कार्रवाई योग्य ज्ञान और अक्सर पूछे जाने वाले प्रश्नों के साथ इंजीनियरों, डिजाइनरों और खरीद पेशेवरों की सेवा करता है।

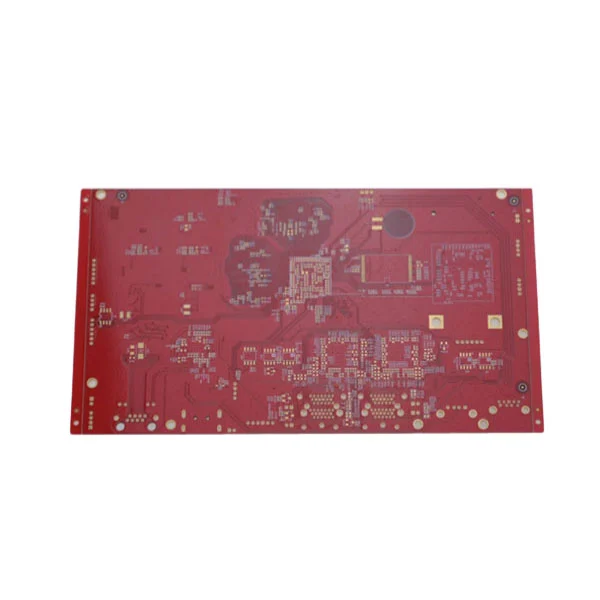

A बहुपरत पीसीबी- या मल्टीलेयर मुद्रित सर्किट बोर्ड - एक बोर्ड है जो तीन या अधिक प्रवाहकीय परतों (आमतौर पर तांबे) से बना होता है जो इन्सुलेट सामग्री द्वारा अलग किया जाता है और लेमिनेशन के माध्यम से एक साथ जुड़ा होता है। सिंगल या डबल लेयर पीसीबी के विपरीत, मल्टीलेयर डिज़ाइन एक कॉम्पैक्ट फ़ुटप्रिंट के भीतर उच्च रूटिंग घनत्व, बेहतर प्रदर्शन और अधिक जटिल विद्युत कनेक्शन की अनुमति देते हैं। कंपनियों को पसंद हैशेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडदूरसंचार, चिकित्सा उपकरणों और एयरोस्पेस क्षेत्रों में उन्नत इलेक्ट्रॉनिक्स के लिए अत्यधिक विश्वसनीय मल्टीलेयर पीसीबी बनाने में विशेषज्ञ।
मल्टीलेयर पीसीबी वैकल्पिक प्रवाहकीय तांबे की परतों को ढेर करके और प्रीप्रेग/फाइबरग्लास शीट को इन्सुलेट करके काम करते हैं। क्रॉस-सेक्शनल डिज़ाइन सिग्नल को प्लेटेड थ्रू-होल (पीटीएच) या वाया के माध्यम से आंतरिक और बाहरी परतों के बीच यात्रा करने की अनुमति देता है। नियंत्रित प्रतिबाधा, पावर प्लेन और सिग्नल अखंडता रणनीतियाँ उच्च आवृत्तियों पर विश्वसनीय संचालन सुनिश्चित करती हैं।
| परत प्रकार | विवरण |
|---|---|
| सिग्नल परत | रूट सर्किट और इंटरकनेक्ट। |
| पावर प्लेन | बिजली और जमीन वितरित करता है; शोर कम करता है. |
| मुख्य | कठोर आधार सब्सट्रेट मजबूती प्रदान करता है। |
| प्रीप्रेग | इन्सुलेट चिपकने वाला जो परतों को जोड़ता है। |
आंतरिक परतें अतिरिक्त रूटिंग और हाई-स्पीड सिग्नल पथ प्रदान करती हैं, जबकि बाहरी परतें घटक असेंबली का समर्थन करती हैं। सावधानीपूर्वक स्टैक-अप डिज़ाइन के माध्यम से, निर्माता इसे पसंद करते हैंशेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडन्यूनतम क्रॉसस्टॉक और इष्टतम विद्युत प्रदर्शन सुनिश्चित करें।
मल्टीलेयर पीसीबी सरल बोर्ड प्रकारों की तुलना में कई फायदे प्रदान करते हैं। नीचे प्रमुख कारण बताए गए हैं कि इंजीनियर उन्हें क्यों पसंद करते हैं:
जटिल, विश्वसनीय इलेक्ट्रॉनिक्स की मांग करने वाले उद्योगों में मल्टीलेयर पीसीबी आवश्यक हैं:
निर्माताओं को पसंद हैशेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडप्रदर्शन-महत्वपूर्ण अनुप्रयोगों के लिए आवश्यक नियंत्रित प्रतिबाधा और कड़ी सहनशीलता के साथ इन क्षेत्रों के लिए उच्च मात्रा में उत्पादन का समर्थन करें।
एक सफल मल्टीलेयर पीसीबी को डिजाइन करने के लिए विशेष उपकरण, अनुभवी इंजीनियरों और विद्युत और यांत्रिक बाधाओं का कड़ाई से पालन करने की आवश्यकता होती है। डिज़ाइन प्रक्रिया के मुख्य चरण यहां दिए गए हैं:
डिज़ाइन टीमेंशेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडस्टैक-अप और लेआउट रणनीतियों को मान्य करने, उत्पादन की सफलता और विश्वसनीय अंतिम उत्पादों को सुनिश्चित करने के लिए ग्राहकों के साथ सहयोग करें।
उच्च परिशुद्धता और सामग्री की भागीदारी के कारण मल्टीलेयर पीसीबी का निर्माण सिंगल-लेयर बोर्ड की तुलना में अधिक जटिल है। विशिष्ट चुनौतियों में शामिल हैं:
विशेषज्ञ निर्माता पसंद करते हैंशेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडइन जोखिमों को कम करने, उच्च पैदावार और उत्पाद विश्वसनीयता सुनिश्चित करने के लिए कठोर प्रक्रिया नियंत्रण और परीक्षण प्रक्रियाएं लागू करें।
प्रश्न: "मल्टीलेयर पीसीबी" का क्या मतलब है?
ए: एक मल्टीलेयर पीसीबी एक मुद्रित सर्किट बोर्ड को संदर्भित करता है जिसमें तीन या अधिक प्रवाहकीय तांबे की परतें इन्सुलेट सामग्री से अलग होती हैं। उन्नत इलेक्ट्रॉनिक्स में जटिल सिग्नल रूटिंग को संभालने में सक्षम एकल बोर्ड बनाने के लिए इन परतों को एक साथ लेमिनेट किया जाता है।
प्रश्न: मल्टीलेयर पीसीबी डबल-लेयर पीसीबी से किस प्रकार भिन्न है?
ए: एक डबल-लेयर पीसीबी में रूटिंग के लिए केवल दो तांबे की परतें (ऊपर और नीचे) होती हैं, जबकि एक मल्टीलेयर पीसीबी में आंतरिक परतें शामिल होती हैं जो कहीं अधिक इंटरकनेक्ट घनत्व, बेहतर प्रदर्शन और उन्नत सिग्नल अखंडता की अनुमति देती हैं, जो इसे उच्च-स्पीड अनुप्रयोगों के लिए आदर्श बनाती हैं।
प्रश्न: मल्टीलेयर पीसीबी में पावर और ग्राउंड प्लेन क्यों महत्वपूर्ण हैं?
ए: पावर और ग्राउंड प्लेन कम-प्रतिबाधा संदर्भ सतह प्रदान करते हैं जो विद्युत प्रदर्शन में सुधार करते हैं, शोर को कम करते हैं और ईएमआई नियंत्रण को बढ़ाते हैं। ये विमान घटकों को समान रूप से बिजली वितरित करने में भी मदद करते हैं।
प्रश्न: मल्टीलेयर पीसीबी निर्माण में किस विशिष्ट सामग्री का उपयोग किया जाता है?
ए: सामग्री में प्रवाहकीय परतों के लिए तांबे की पन्नी, इन्सुलेशन और बॉन्डिंग के लिए प्रीप्रेग (राल-संसेचित फाइबरग्लास) और यांत्रिक समर्थन प्रदान करने वाले कोर सब्सट्रेट शामिल हैं। सही सामग्री का चयन ढांकता हुआ स्थिरांक और थर्मल स्थिरता जैसे प्रदर्शन कारकों को प्रभावित करता है।
प्रश्न: क्या मल्टीलेयर पीसीबी की मरम्मत की जा सकती है?
उ: दबी हुई परतों और विअस के कारण मल्टीलेयर पीसीबी की मरम्मत सिंगल-लेयर बोर्ड की तुलना में अधिक चुनौतीपूर्ण है। सतह की छोटी समस्याओं को कभी-कभी ठीक किया जा सकता है, लेकिन गहरी खराबी के लिए क्षति के आधार पर उन्नत तकनीकों या पूर्ण प्रतिस्थापन की आवश्यकता हो सकती है।
प्रश्न: निर्माता मल्टीलेयर पीसीबी का परीक्षण कैसे करते हैं?
ए: यह सुनिश्चित करने के लिए कि प्रत्येक परत और कनेक्शन डिज़ाइन विनिर्देशों को पूरा करते हैं, निर्माता स्वचालित ऑप्टिकल निरीक्षण (एओआई), उड़ान जांच परीक्षण, एक्स-रे इमेजिंग और विद्युत निरंतरता परीक्षणों का उपयोग करते हैं। शेन्ज़ेन फैनवे टेक्नोलॉजी कं, लिमिटेड विश्वसनीय बोर्ड वितरित करने के लिए कठोर परीक्षण प्रोटोकॉल का पालन करता है।
