पीसीबी डिजाइन और लेआउट

फैनवे में चीन से पीसीबी डिजाइन और लेआउट का एक विशाल चयन खोजें। बिक्री के बाद की बिक्री और सही कीमत प्रदान करें, सहयोग के लिए तत्पर हैं।

फैनवे की पीसीबी डिज़ाइन और लेआउट सेवाएं:अवधारणा से उत्पादन-तैयार समाधान तक

पीसीबी डिजाइन और पीसीबी लेआउट एक मुद्रित सर्किट बोर्ड (पीसीबी) के लिए भौतिक लेआउट और विद्युत कनेक्शन बनाने की प्रक्रियाएं हैं, जो लगभग सभी इलेक्ट्रॉनिक उपकरणों की नींव बनाता है। इसमें एक योजनाबद्ध (सर्किट आरेख) को घटक विधानसभा के लिए तैयार एक विनिर्माण बोर्ड में बदलना शामिल है। फैनवे में, हम चीन में सिर्फ एक पीसीबी निर्माता और आपूर्तिकर्ता से अधिक हैं। हम फास्ट-टर्नराउंड पीसीबी डिजाइन और लेआउट समाधान प्रदान करते हैं, जो योजनाबद्ध विकास से लेकर उत्पादन-तैयार फाइलों को वितरित करने तक सब कुछ कवर करते हैं।

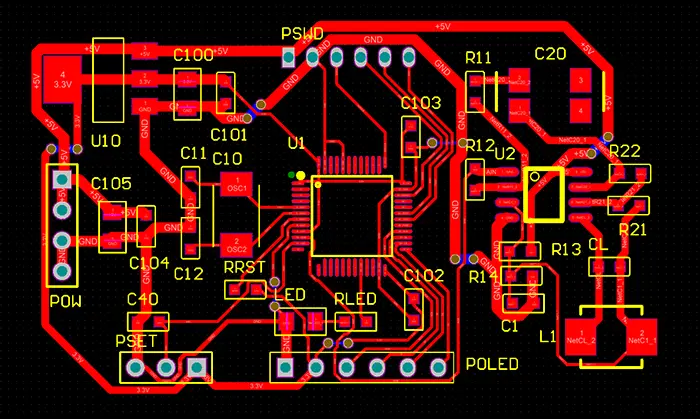

Pcb Schemetic

हम विशेषज्ञ हैं

उच्च गति, उच्च घनत्व और उच्च आवृत्ति पीसीबी डिजाइन
जटिल प्रणाली-स्तरीय पीसीबी लेआउट
सिग्नल अखंडता (एसआई) और बिजली अखंडता (पीआई) अनुकूलन
ईएमआई/ईएमसी अनुपालन और थर्मल प्रबंधन


फैनवे की पीसीबी डिज़ाइन और लेआउट क्षमताएं

वस्तु विनिर्देश/क्षमता
डिजाइन सॉफ्टवेयर Altium Designer, Cadence Allegro, Mentor Xpedition, Cadsoft (EAGLE)
अधिकतम परतें 1-32 परतें (मानक डिजाइन), किसी भी-परत HDI का समर्थन करती है
मिन। ट्रेस चौड़ाई/स्थान 0.05 मिमी / 0.05 मिमी (लेजर ड्रिलिंग प्रौद्योगिकी)
प्रतिबाधा नियंत्रण ± 5% सहिष्णुता (एकल-समाप्त/विभेदक प्रतिबाधा डिजाइन का समर्थन करता है)
उच्च आवृत्ति डिजाइन 40GHz तक (RF सर्किट, माइक्रोवेव मॉड्यूल)
डिजाइन मानकों IPC-2221, IPC-7351, ISO9001 प्रमाणित


अपने पीसीबी डिज़ाइन और लेआउट सेवा के लिए फैनवे क्यों चुनें?

समृद्ध अनुभव

Stringent Quality Control

पीसीबी उद्योग में 12+ वर्ष, कई डिजाइन परियोजनाओं के साथ सफलतापूर्वक वितरित किया गया।

त्वरित प्रतिक्रिया

Fast Turnaround Time

हम 48 घंटों के भीतर प्रारंभिक डिजाइन प्रस्ताव प्रदान करते हैं।

लागत अनुकूलन

Competitive Prices

DFM (निर्माता के लिए डिजाइन) विश्लेषण बड़े पैमाने पर उत्पादन लागत को कम करता है।

तकनीकी समर्थन

Excellent Customer Service

शुल्क डिजाइन परामर्श, समस्या निवारण और बड़े पैमाने पर उत्पादन समर्थन से मुक्त।


गोपनीयता प्रतिबद्धता

हम गैर-प्रकटीकरण समझौतों (एनडीए) पर हस्ताक्षर करते हैं, जो बौद्धिक संपदा की सख्ती से रक्षा करते हैं।

Pcb Design And Layout


PCB डिजाइन और लेआउट के लिए FAQ

Q1: डिजाइन प्रक्रिया में कितना समय लगता है?

एक: आमतौर पर 3-6 सप्ताह, जटिलता के आधार पर (ई। जी।, 4-परत पीसीबी के लिए 10 कार्य दिवस)।


Q2: क्या आप डिजाइन संशोधनों का समर्थन करते हैं?

A: हाँ। हम 100% ग्राहकों की संतुष्टि सुनिश्चित करने के लिए 1-2 मामूली संशोधनों को नि: शुल्क प्रदान करते हैं।


Q3: क्या इनपुट सामग्री की आवश्यकता है?

एक: स्कीमैटिक्स, मैकेनिकल ड्रॉइंग, प्रमुख घटक डेटशीट और डिज़ाइन आवश्यकता दस्तावेज।


Q4: क्या आप बड़े पैमाने पर उत्पादन मुद्दे के संकल्प के साथ सहायता कर सकते हैं?

A: बिल्कुल। हम डिजाइन से बड़े पैमाने पर उत्पादन तक पूर्ण जीवनचक्र तकनीकी सहायता प्रदान करते हैं।


हॉट टैग: पीसीबी डिजाइन और लेआउट सेवा चीन, उच्च घनत्व लेआउट समाधान, फैनवे एचडीआई डिजाइन, चिकित्सा उपकरण पीसीबी लेआउट, ऑटोमोटिव इलेक्ट्रॉनिक्स पीसीबी, क्विक-टर्न प्रोटोटाइपिंग
