पीसीबी डिज़ाइन से लेकर मास प्रोडक्शन तक, फैनवे आपकी विविध परियोजना आवश्यकताओं को पूरा करने और अपने समय-से-बाजार में तेजी लाने के लिए एक-स्टॉप समाधान के रूप में त्वरित-टर्न पीसीबी विनिर्माण सेवाओं को वितरित करता है।

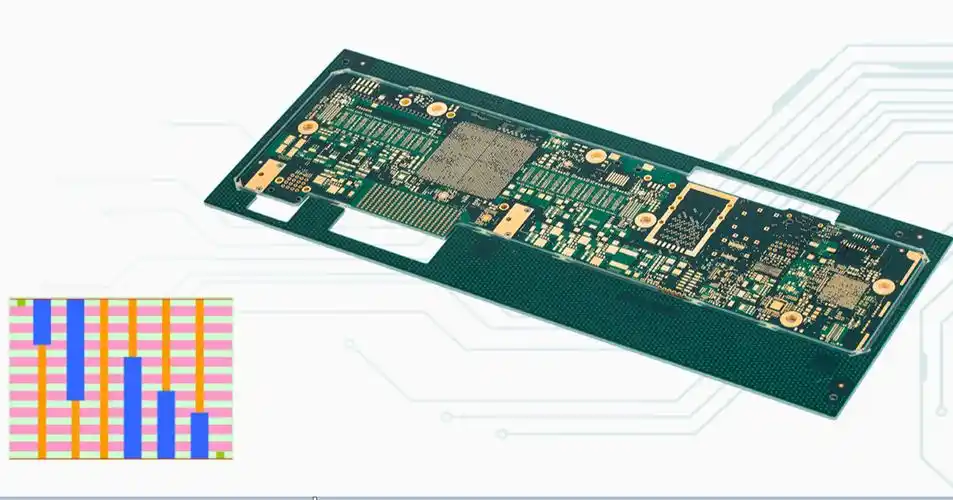

एचडीआई पीसीबी (उच्च-घनत्व इंटरकनेक्ट पीसीबी) पारंपरिक पीसीबी की तुलना में प्रति यूनिट क्षेत्र में काफी अधिक वायरिंग घनत्व की पेशकश करने वाला एक प्रकार का मुद्रित सर्किट बोर्ड है। एचडीआई पीसीबी निर्माण तेजी से छोटे, अधिक कॉम्पैक्ट और टिकाऊ इलेक्ट्रॉनिक उपकरणों को डिजाइन करने के लिए अंतिम समाधान बन गया है। प्रमुख विशेषताओं में शामिल हैं:
पतले ट्रेस चौड़ाई/रिक्त स्थान(3/3 मील के नीचे) विवश क्षेत्रों में सघन कनेक्शन को सक्षम करना।
माइक्रोविआस(आमतौर पर <150μm व्यास में) परतों के बीच उच्च घनत्व वाले अंतर्संबंधों की सुविधा प्रदान करता है।
अंधे/दफन viasबाहरी सतहों को घुसने के बिना आंतरिक परतों को जोड़ना, सिग्नल अखंडता को बढ़ाते हुए बोर्ड के आकार को 60% तक कम करना।
उच्च परत मायने रखता है(20+ परतों तक) जटिल बहुपरत आर्किटेक्चर का समर्थन करने के लिए।
एक एचडीआई पीसीबी विशेषज्ञ के रूप में, फैनवे टेक्नोलॉजी ने उन्नत एचडीआई विनिर्माण में 12+ वर्षों के अनुभव का लाभ उठाया, जो कि सटीक और विश्वसनीयता की आवश्यकता वाले उद्योगों के लिए अनुरूप समाधान प्रदान करता है:
चिकित्सा:प्रत्यारोपण उपकरण, नैदानिक उपकरण।
मोटर वाहन:ADAS, EV बैटरी मैनेजमेंट सिस्टम।
5 जी संचार:हाई-स्पीड सर्वर बोर्ड, MMWAVE मॉड्यूल।
उपभोक्ता इलेक्ट्रॉनिक्स:फोल्डेबल स्मार्टफोन, लघु IOT सेंसर।
फैनवे चीन में आपके विश्वसनीय एचडीआई पीसीबी प्रदाता और आपूर्तिकर्ता होने के लिए प्रतिबद्ध है, जो कि मिशन-महत्वपूर्ण प्रदर्शन सुनिश्चित करने के लिए आईपीसी -6012 वर्ग 3 मानकों के साथ आईएसओ 9001-प्रमाणित प्रक्रियाओं का संयोजन करता है।
हमारे पास विनिर्माण में एक सख्त गुणवत्ता नियंत्रण प्रणाली है, हमारे पास विभिन्न परीक्षण जैसे एओआई, एक्स-रे, विद्युत परीक्षण और इतने पर पीसीबी और घटकों का निरीक्षण करने के लिए एक उच्च गुणवत्ता वाले उत्पाद सुनिश्चित करने के लिए।
हमारे पास एक स्थिर आपूर्ति श्रृंखला है जो हमें कम लागत पर कच्चे माल प्राप्त करने में सक्षम बनाती है। ऑनलाइन ट्रैकिंग सिस्टम और ऑल-इन-वन मैन्युफैक्चरिंग हमें लागत को कम करने में मदद कर सकता है।
ऑनलाइन ट्रैकिंग सिस्टम हमें आपके ऑर्डर की स्थिति को ट्रैक करने और उत्पादन अनुसूची को बेहतर तरीके से नियंत्रित करने और समय पर एचडीआई पीसीबी वितरित करने की अनुमति देता है।
हमारी समर्पित टीम आपको अवधारणा से उत्पादन तक मदद करती है।
| तकनीकी वर्ग | संरचना | जटिलता | अनुप्रयोग |
| एचडीआई कक्षा 1 | 1+n+1 | कम | मूल उपभोक्ता इलेक्ट्रॉनिक्स, सरल उपकरण |
| एचडीआई क्लास 2 | 2+एन+2 | मध्यम | उन्नत उपभोक्ता इलेक्ट्रॉनिक्स, मोटर वाहन |
| एचडीआई क्लास 3 | 3+एन+3 | उच्च | उच्च प्रदर्शन वाले उपकरण, 5 जी, एआई सिस्टम |
| एचडीआई कक्षा 4 | 4+एन+4 | अत्यंत ऊंचा | अत्याधुनिक अनुप्रयोग, अर्धचालक |
| परत गणना | 1-108L |
| बोर्ड की मोटाई समाप्त करें | 0.2 मिमी -10.0 मिमी |
| अधिकतम पैनल आकार | 610 मिमी *1200 मिमी |
| तांबे की मोटाई समाप्त करें | 0.5oz-12oz |
| न्यूनतम रेखा चौड़ाई | 2.5mil/2.5mil |
| मिन फिनिश होल साइज | 0.1 मिमी |
| अधिकतम पहलू अनुपात | 25: 1 |
| प्रतिबाधा नियंत्रण सहिष्णुता | +/- 10% |
| सतह खत्म | Hasl (LF), ENLG, LMMERSION TIN, LMMERSION सिल्वर, गोल्डन फिंगर, हार्ड गोल्ड प्लेटिंग के साथ फुल बोर्ड, OSP, ENEPLG |
| सामग्री: | FR-4 TG150/TG170, रोजर्स, Arlon, Taconic, TUC TU-872 SLK, TU-883, पैनासोनिक M6/M7, बर्गगुइस्ट आदि। |

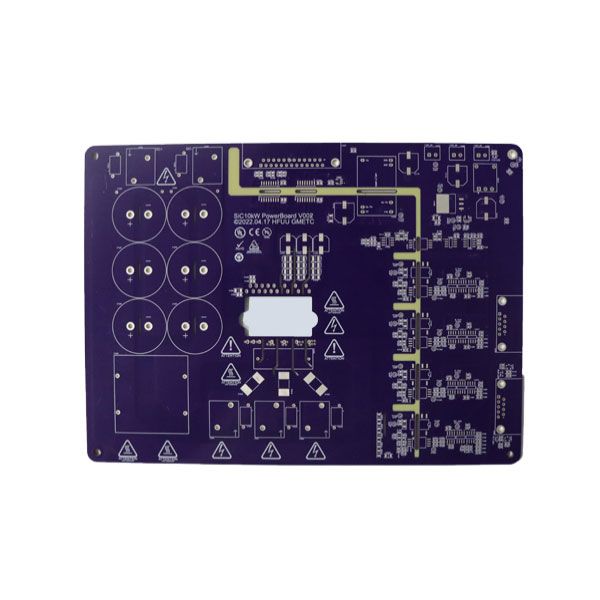

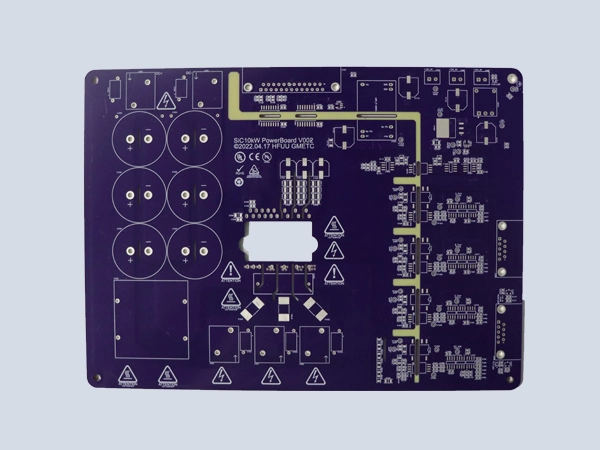

1-चरण एचडीआई के साथ 6 एल एलईडी फोटोइलेक्ट्रिक पीसीबी

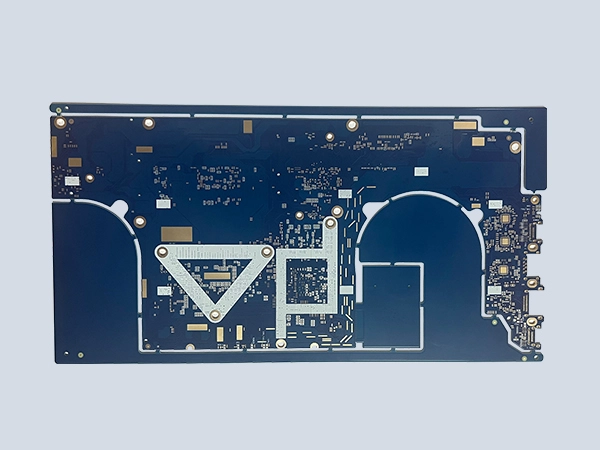

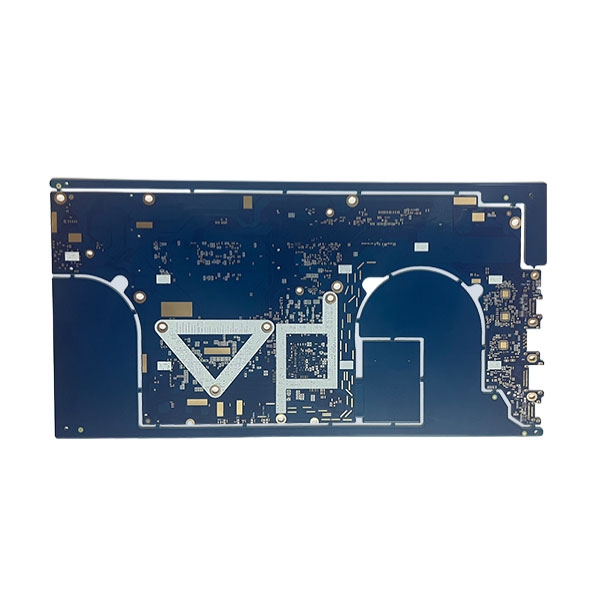

2-चरण एचडीआई के साथ 8 एल लैपटॉप मदरबोर्ड

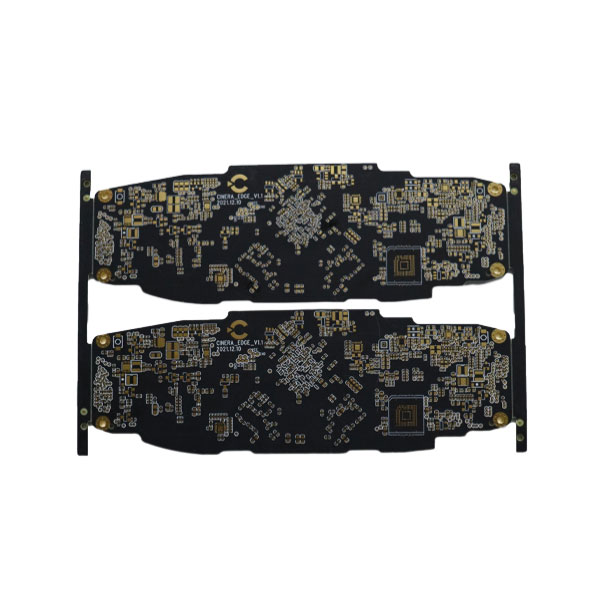

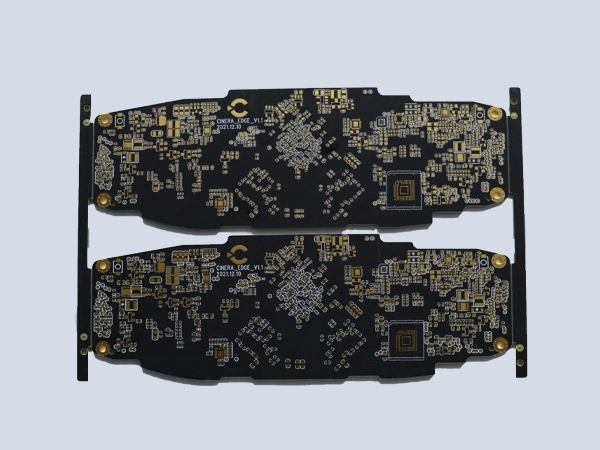

14 एल रोजर्स हाइब्रिड पीसीबी 1-चरण एचडीआई के साथ
मल्टीलेयर एचडीआई अंधा पीसीबी के माध्यम से
