आज के इलेक्ट्रॉनिक्स उद्योग में, उच्च प्रदर्शन और टिकाऊ मुद्रित सर्किट बोर्ड (पीसीबी) की मांग तेजी से बढ़ रही है।भारी तांबा पीसीबीएस, जिसे मोटी तांबे के पीसीबी के रूप में भी जाना जाता है, उद्योगों के लिए एक पसंदीदा समाधान बन गया है, जिसमें उच्च वर्तमान क्षमता, बेहतर थर्मल प्रबंधन और चरम परिस्थितियों में विश्वसनीयता की आवश्यकता होती है। ऑटोमोटिव पावर सिस्टम से लेकर अक्षय ऊर्जा उपकरण तक, ये बोर्ड आधुनिक इलेक्ट्रॉनिक्स में महत्वपूर्ण भूमिका निभा रहे हैं।

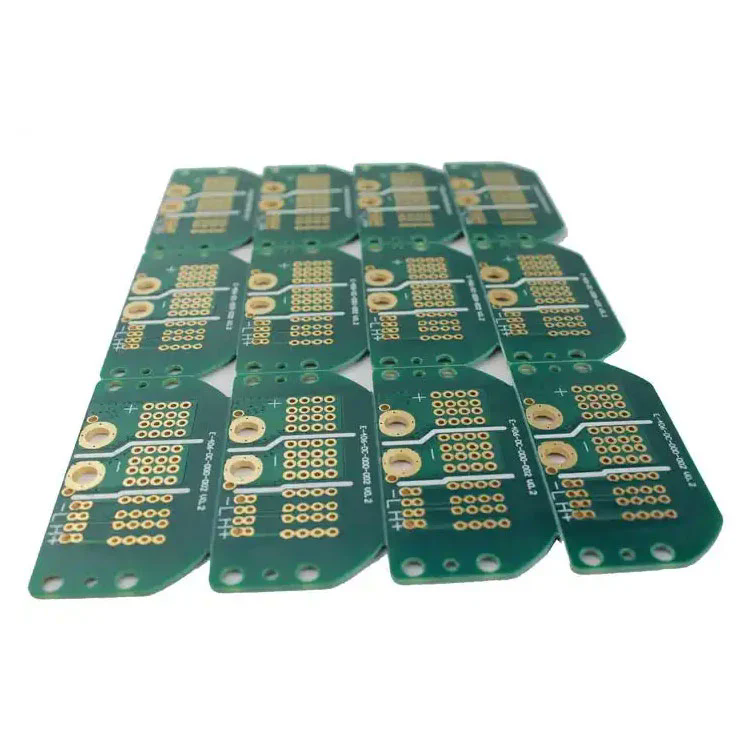

एक भारी तांबा पीसीबी एक प्रकार का मुद्रित सर्किट बोर्ड है जिसमें तांबे के कंडक्टर होते हैं, जिसमें 3 औंस/फीट से 20 औंस/फीट या उससे अधिक की मोटाई होती है। मानक पीसीबी के विपरीत, जो आमतौर पर 1 औंस/फीट of या उससे कम की तांबे की परतों का उपयोग करते हैं, भारी तांबे वाले पीसीबी को काफी अधिक वर्तमान लोड को संभालने और चरम थर्मल तनाव का सामना करने के लिए डिज़ाइन किया जाता है।
उच्च वर्तमान वहन क्षमता - मोटी तांबे की परतें पीसीबी को सर्किट को ओवरहीट या नुकसान पहुंचाने के बिना उच्च धाराओं को संभालने में सक्षम बनाती हैं।
बेहतर थर्मल प्रबंधन - भारी तांबे पीसीबी गर्मी को अधिक प्रभावी ढंग से विघटित करते हैं, जिससे वे उन अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां बिजली घनत्व अधिक होता है।
संवर्धित यांत्रिक शक्ति - मोटी तांबा चढ़ाना कठोरता और स्थायित्व जोड़ता है, जिससे बोर्ड को कठोर परिचालन वातावरण का सामना करने की अनुमति मिलती है।
कॉम्पैक्ट डिजाइन संभावनाएं-डिजाइनर एक ही बोर्ड पर उच्च-वर्तमान और कम-वर्तमान सर्किट को एकीकृत कर सकते हैं, समग्र आकार और वजन को कम कर सकते हैं।
बेहतर विश्वसनीयता-उच्च भार के तहत सर्किट विफलता के कम जोखिम के साथ, ये बोर्ड मिशन-महत्वपूर्ण अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं।
भारी तांबे पीसीबी विशेष रूप से पावर इलेक्ट्रॉनिक्स, ऑटोमोटिव सिस्टम, औद्योगिक उपकरण, नवीकरणीय ऊर्जा समाधान और एयरोस्पेस प्रौद्योगिकियों में महत्वपूर्ण हैं। तांबे की मोटाई बढ़ाने से, इंजीनियर कुशल वर्तमान प्रवाह सुनिश्चित कर सकते हैं और थर्मल से संबंधित विफलताओं की संभावना को कम कर सकते हैं, जिससे ये बोर्ड आधुनिक इलेक्ट्रॉनिक्स के लिए एक आवश्यकता बन जाते हैं।
एक भारी तांबे पीसीबी का चयन करते समय, तकनीकी विनिर्देश आपके आवेदन के लिए प्रदर्शन और उपयुक्तता का निर्धारण करने में महत्वपूर्ण भूमिका निभाते हैं। नीचे एक व्यापक तालिका है जो हमारे भारी तांबे के पीसीबी के विशिष्ट विनिर्देशों को संक्षेप में प्रस्तुत करती है:
| विनिर्देश | विवरण |
|---|---|
| तांबे की मोटाई | 3 oz/ft oz से 20 oz/ft to (अनुकूलन योग्य) |
| परत गणना | 1 से 32 परतें |
| मूलभूत सामग्री | FR4, रोजर्स, पॉलीमाइड, मेटल कोर |
| बोर्ड की मोटाई | 0.8 मिमी से 6.0 मिमी |
| सतह खत्म | हस्ल, सर्वसम्मति, ओएसपी, विसर्जन चांदी, एनपिग |
| सोल्डर मास्क | हरा, नीला, लाल, काला, सफेद |
| न्यूनतम ट्रेस चौड़ाई | 3 मील |
| न्यूनतम रिक्ति | 3 मील |
| ऊष्मीय चालकता | उच्च, गर्मी अपव्यय के लिए अनुकूलित |
| परिचालन तापमान | -55 ° C से +150 ° C |
| अनुप्रयोग | पावर इलेक्ट्रॉनिक्स, ऑटोमोटिव, एयरोस्पेस, इंडस्ट्रियल मशीनरी, सौर इनवर्टर |
सही विनिर्देशों का चयन करके, इंजीनियर उच्च-वर्तमान, उच्च तापमान या उच्च-विश्वसनीयता वातावरण के लिए पीसीबी का अनुकूलन कर सकते हैं। उदाहरण के लिए, पावर कन्वर्टर्स और इलेक्ट्रिक वाहन नियंत्रकों को 8 औंस से ऊपर तांबे की मोटाई वाले बोर्डों की आवश्यकता होती है, जबकि औद्योगिक मोटर ड्राइवरों को और भी अधिक क्षमता की आवश्यकता हो सकती है।
भारी तांबे पीसीबी की निर्माण प्रक्रिया बढ़ी हुई तांबे की मोटाई के कारण मानक पीसीबी से काफी भिन्न होती है। स्थायित्व और सटीकता सुनिश्चित करने के लिए विशिष्ट तकनीकों का उपयोग किया जाता है।
प्रक्रिया उच्च गुणवत्ता वाले लैमिनेट्स जैसे FR4 या मेटल-कोर सब्सट्रेट का चयन करने के साथ शुरू होती है। चुनी हुई सामग्री को अत्यधिक गर्मी और यांत्रिक तनाव का सामना करना होगा।
मानक पीसीबी सरल नक़्क़ाशी प्रक्रियाओं का उपयोग करते हैं, लेकिन भारी तांबे के पीसीबी को बिना अंडरकटिंग के सटीक कंडक्टर आकृतियों को सुनिश्चित करने के लिए अंतर नक़्क़ाशी की आवश्यकता होती है। यह मोटी तांबे के निशान की अखंडता को बनाए रखने के लिए महत्वपूर्ण है।
चढ़ाना प्रौद्योगिकी का उपयोग सतह पर और VIAS के भीतर तांबे की मोटाई का निर्माण करने के लिए किया जाता है। होल चढ़ाना परतों के बीच वर्तमान प्रवाह को बढ़ाता है और ओवरहीटिंग को रोकता है।
कई तांबे की परतें उच्च तापमान और दबाव के तहत टुकड़े टुकड़े में होती हैं। विशिष्ट राल सिस्टम का उपयोग परिसीमन को रोकने और संरचनात्मक अखंडता को बनाए रखने के लिए किया जाता है।
तांबे के निशान की सुरक्षा के लिए उच्च तापमान सोल्डर मास्क लागू किए जाते हैं। एनआईजी या एचएएसएल जैसे भूतल खत्म को मिलाने और संक्षारण प्रतिरोध में सुधार करने के लिए जोड़ा जाता है।
प्रत्येक बोर्ड विद्युत परीक्षण, थर्मल साइकिलिंग परीक्षण, और विश्वसनीयता जांच से गुजरता है ताकि यह सुनिश्चित हो सके कि यह कड़े उद्योग मानकों को पूरा करता है।
यह अत्यधिक नियंत्रित प्रक्रिया यह सुनिश्चित करती है कि भारी तांबे पीसीबी असाधारण प्रदर्शन, स्थायित्व और सुरक्षा प्रदान करते हैं, जिससे वे मिशन-महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त हैं।
भारी तांबे पीसीबी को व्यापक रूप से उन उद्योगों में अपनाया जाता है जहां उच्च शक्ति, चरम तापमान और विश्वसनीयता महत्वपूर्ण हैं।
इनवर्टर, रेक्टिफायर और पावर कन्वर्टर्स में उपयोग किए जाने वाले, ये बोर्ड प्रदर्शन से समझौता किए बिना उच्च धाराओं को संभालते हैं।
इलेक्ट्रिक वाहन नियंत्रक, बैटरी प्रबंधन प्रणाली, और एलईडी हेडलाइट्स थर्मल दक्षता और दीर्घकालिक स्थायित्व के लिए भारी तांबे पीसीबी पर निर्भर हैं।
हैवी-ड्यूटी मोटर्स, रोबोटिक सिस्टम और फैक्ट्री ऑटोमेशन मशीनरी को पीसीबी की आवश्यकता होती है जो लगातार उच्च धाराओं और तापमानों का सामना करते हैं।
सौर इनवर्टर, पवन टर्बाइन, और एनर्जी स्टोरेज सिस्टम भारी तांबे के पीसीबी पर निर्भर करते हैं ताकि उतार -चढ़ाव वाले लोड को कुशलता से प्रबंधित किया जा सके।
मिशन-महत्वपूर्ण वातावरण में, विश्वसनीयता गैर-परक्राम्य है। भारी तांबे पीसीबी अत्यधिक तनाव की स्थिति के तहत स्थिर प्रदर्शन प्रदान करते हैं।
A: एक मानक पीसीबी आमतौर पर 1 औंस/फीट तक तांबे की मोटाई का उपयोग करता है, जबकि एक भारी तांबे का पीसीबी 3 औंस/ft² से 20 oz/ftic या उससे अधिक तक होता है। मोटा तांबा भारी तांबे के पीसीबी को उच्च धाराओं को ले जाने, गर्मी अपव्यय में सुधार करने और चरम यांत्रिक तनाव को संभालने की अनुमति देता है, जिससे वे उच्च-शक्ति अनुप्रयोगों के लिए आदर्श बन जाते हैं।
A: तांबे की मोटाई आपके वर्तमान लोड, ऑपरेटिंग तापमान और डिजाइन की कमी पर निर्भर करती है। उदाहरण के लिए:
3A से नीचे के एप्लिकेशन 1 ऑउंस कॉपर का उपयोग कर सकते हैं।
3A -10A के बीच के अनुप्रयोगों में आम तौर पर 2 औंस से 4 औंस कॉपर की आवश्यकता होती है।
10A से ऊपर उच्च-शक्ति वाली प्रणाली अक्सर 8 औंस या मोटी तांबे की मांग करती है।
एक अनुभवी पीसीबी निर्माता के साथ परामर्श करना आपकी परियोजना की जरूरतों के लिए इष्टतम तांबे की मोटाई सुनिश्चित करता है।
एक ऐसे युग में जहां इलेक्ट्रॉनिक्स अधिक शक्तिशाली, विश्वसनीय और कुशल होना चाहिए, भारी तांबे वाले पीसीबी बेजोड़ लाभ प्रदान करते हैं। वे मोटर वाहन, नवीकरणीय ऊर्जा, औद्योगिक स्वचालन और एयरोस्पेस जैसे उद्योगों में बेहतर वर्तमान वहन क्षमता, असाधारण थर्मल प्रबंधन और लंबे समय तक चलने वाले स्थायित्व प्रदान करते हैं।
परफैनवे, हम आपकी परियोजना के सटीक विनिर्देशों के अनुरूप उच्च गुणवत्ता वाले भारी तांबे वाले पीसीबी के निर्माण में विशेषज्ञ हैं। उन्नत उत्पादन क्षमताओं और सख्त गुणवत्ता नियंत्रण के साथ, हम आपके उच्च-शक्ति अनुप्रयोगों के लिए इष्टतम प्रदर्शन सुनिश्चित करते हैं।
यदि आप टिकाऊ, कुशल और लागत प्रभावी भारी तांबे वाले पीसीबी समाधानों को वितरित करने के लिए एक विश्वसनीय साथी की तलाश कर रहे हैं,हमसे संपर्क करें अपनी आवश्यकताओं पर चर्चा करने के लिए।
