एक बहुपरत पीसीबी इलेक्ट्रॉनिक प्रदर्शन में कैसे सुधार करता है?

आज के डिजिटल युग में, लगभग हर आधुनिक उपकरण - स्मार्टफोन और चिकित्सा उपकरणों से लेकर ऑटोमोटिव कंट्रोल सिस्टम तक - एक मुद्रित सर्किट बोर्ड (पीसीबी) पर रिलीज़। जबकि दशकों से सिंगल-लेयर और डबल-लेयर पीसीबी का व्यापक रूप से उपयोग किया गया है, अधिक शक्तिशाली और कॉम्पैक्ट उपकरणों की मांग ने बनाई हैबहुपरत पीसीबीउच्च प्रदर्शन वाले इलेक्ट्रॉनिक्स में उद्योग मानक।

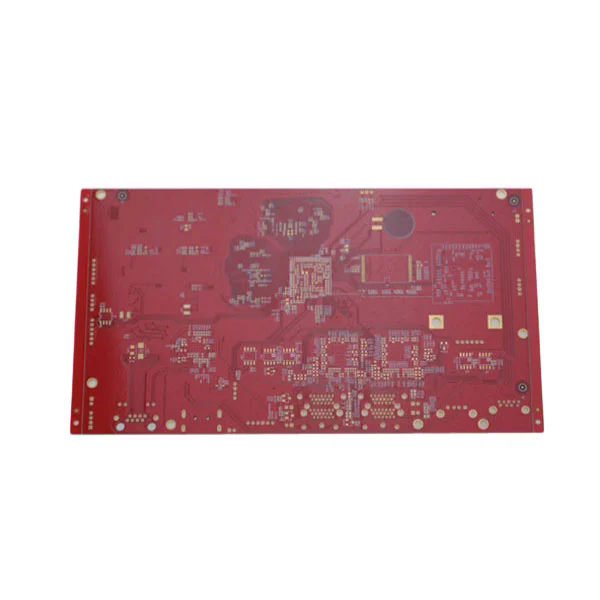

एक बहुपरत पीसीबी में तीन या अधिक प्रवाहकीय तांबे की परतें होती हैं, जो एक साथ स्टैक्ड होती हैं, जो ढांकता हुआ सामग्री को इन्सुलेट करके अलग कर देती हैं। एकल- या डबल-पक्षीय बोर्डों के विपरीत, मल्टीलेयर पीसीबी डिजाइनरों को जटिल रूटिंग, अधिक कार्यक्षमता और बेहतर विश्वसनीयता प्राप्त करने की अनुमति देते हैं। यह आर्किटेक्चर न केवल सिग्नल फ्लो का अनुकूलन करता है, बल्कि विद्युत चुम्बकीय हस्तक्षेप को भी काफी कम कर देता है, जो उच्च गति वाले सर्किटों में एक प्रमुख चिंता का विषय है।

बहुपरत पीसीबी के फायदे उनकी संरचनात्मक जटिलता से बहुत आगे निकल जाते हैं। वे निर्माताओं को उन उपकरणों का निर्माण करने में सक्षम बनाते हैं जो प्रसंस्करण शक्ति या दक्षता का त्याग किए बिना छोटे, हल्के और अधिक टिकाऊ होते हैं। चाहे एयरोस्पेस, दूरसंचार, या चिकित्सा प्रौद्योगिकी में, बहुपरत पीसीबी की बहुमुखी प्रतिभा ने उन्हें नवाचार की आधारशिला बना दिया है।

एक मौलिक स्तर पर, बहुपरत पीसीबी सीमित स्थान और प्रदर्शन की अड़चन की समस्या को हल करते हैं। तांबे की कई परतों को ढेर करके, डिजाइनर अधिक समझदारी से संकेतों को रूट करने की क्षमता प्राप्त करते हैं और पारंपरिक दो-परत बोर्डों के साथ होने वाले भीड़भाड़ के मुद्दों से बचते हैं। यह एक प्रमुख कारण है कि बहुपरत पीसीबी उद्योगों पर हावी हैं जहां लघुकरण और प्रदर्शन दोनों आवश्यक हैं।

कैसे एक बहुपरत पीसीबी काम करता है: डिजाइन, संरचना और पैरामीटर

एक बहुपरत पीसीबी का कार्य सिद्धांत इसके स्तरित डिजाइन में निहित है। प्रत्येक आचरण परत को सर्किट पैटर्न के साथ खोदा जाता है, जबकि वीआईएएस (होल-होल, ब्लाइंड वियास, या दफन वियास) इन परतों को सीमलेस इलेक्ट्रिकल संचार की अनुमति देने के लिए कनेक्ट करता है। ढांकता हुआ परतें तांबे की परतों को इन्सुलेट करती हैं, यह सुनिश्चित करती है कि विद्युत संकेत न्यूनतम हस्तक्षेप और अधिकतम दक्षता के साथ यात्रा करते हैं।

एक विशिष्ट बहुपरत पीसीबी के पेशेवर मापदंडों को बेहतर ढंग से चित्रित करने के लिए, निम्न तालिका पर विचार करें:

ये पैरामीटर न केवल इंजीनियरिंग क्षमताओं को दर्शाते हैं, बल्कि अनुकूलन विकल्प भी हैं जो निर्माता प्रदान कर सकते हैं। उदाहरण के लिए, उच्च-टीजी FR4 या रोजर्स सामग्री का चयन ऑटोमोटिव रडार सिस्टम या एयरोस्पेस एवियोनिक्स जैसे वातावरण की मांग में गर्मी प्रतिरोध और स्थिरता सुनिश्चित करता है। वर्तमान भार को संभालने के लिए कॉपर की मोटाई महत्वपूर्ण है, जबकि प्रतिबाधा नियंत्रण सीधे उच्च-आवृत्ति सिग्नल ट्रांसमिशन को प्रभावित करता है।

एक बहुपरत पीसीबी की डिजाइन प्रक्रिया में कई चरण शामिल हैं: योजनाबद्ध निर्माण, परत स्टैक-अप योजना, रूटिंग और सिमुलेशन परीक्षण। इंजीनियरों को सावधानीपूर्वक विद्युत, थर्मल और यांत्रिक आवश्यकताओं को संतुलित करना चाहिए। खराब योजना से क्रॉसस्टॉक, ओवरहीटिंग या सिग्नल लॉस हो सकता है, यही वजह है कि मल्टीलेयर पीसीबी डिज़ाइन को एक विज्ञान और कला दोनों माना जाता है।

इसके अलावा, पीसीबी फैब्रिकेशन तकनीक में प्रगति-जैसे कि लेजर-ड्रिल्ड माइक्रोवियास, एचडीआई (उच्च-घनत्व इंटरकनेक्ट) विधियाँ, और एम्बेडेड घटकों ने प्रदर्शन की नई ऊंचाइयों पर बहुपक्षीय बोर्डों को धक्का दिया है। ये विशेषताएं आधुनिक पीसीबी को 5 जी, आईओटी, आर्टिफिशियल इंटेलिजेंस डिवाइस और अगली पीढ़ी के मेडिकल डायग्नोस्टिक्स उपकरणों का समर्थन करने की अनुमति देती हैं।

क्यों उद्योग विश्वसनीयता और प्रदर्शन के लिए बहुपरत पीसीबी पर निर्भर करते हैं

इसका कारण यह है कि उद्योग तेजी से बहुपरत पीसीबी चुन रहे हैं, यह स्पष्ट है: वे एकल-परत या डबल-लेयर विकल्पों की तुलना में बेहतर प्रदर्शन और विश्वसनीयता प्रदान करते हैं। यहाँ कुछ सबसे महत्वपूर्ण लाभ हैं जो उनके व्यापक गोद लेने की व्याख्या करते हैं:

• उच्च संकेत अखंडता: नियंत्रित प्रतिबाधा और कई जमीनी विमानों के साथ, बहुपरत पीसीबी सिग्नल विरूपण को कम करते हैं। यह उच्च गति वाले अनुप्रयोगों जैसे डेटा सर्वर और 5 जी बेस स्टेशनों के लिए महत्वपूर्ण है।

• कॉम्पैक्ट डिज़ाइन: स्टैकिंग परतों को लंबवत रूप से बड़ी बोर्ड सतहों की आवश्यकता को कम करता है, जिससे निर्माताओं को बिजली खोए बिना उत्पादों को छोटा और हल्का बनाने में सक्षम बनाया जाता है।

• संवर्धित स्थायित्व: बहुपरत पीसीबी उच्च गुणवत्ता वाली सामग्रियों के साथ बनाए जाते हैं जो पर्यावरणीय तनाव का सामना करते हैं, जिसमें तापमान में उतार-चढ़ाव, कंपन और यांत्रिक सदमे शामिल हैं।

• कम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई): जमीनी विमानों और रणनीतिक रूटिंग का उपयोग शोर से संवेदनशील सर्किट को ढालने में मदद करता है, जिससे लगातार प्रदर्शन सुनिश्चित होता है।

• बहुमुखी प्रतिभा: उपभोक्ता गैजेट से उपग्रहों तक, बहुपरत पीसीबी विविध उद्योगों और अनुप्रयोगों के अनुकूल हैं।

उदाहरण के लिए, ऑटोमोटिव उद्योग में, मल्टीलेयर पीसीबीएस पावर एडवांस्ड ड्राइवर-असिस्टेंस सिस्टम (एडीएएस), इन-व्हीकल इन्फोटेनमेंट और इलेक्ट्रिक वाहनों में बैटरी मैनेजमेंट सिस्टम। चिकित्सा उपकरणों में, वे एमआरआई स्कैनर, पेसमेकर और इमेजिंग सिस्टम के लिए आवश्यक हैं, जहां विश्वसनीयता का मतलब जीवन या मृत्यु हो सकता है। दूरसंचार क्षेत्र में, बहुपरत पीसीबी कॉम्पैक्ट उपकरणों में उच्च-आवृत्ति डेटा ट्रांसमिशन को सक्षम करते हैं जिन्हें स्थिर कनेक्टिविटी की आवश्यकता होती है।

आकार में कमी, प्रदर्शन में सुधार और विश्वसनीयता को संतुलित करने के लिए बहुपरत पीसीबी की क्षमता उन्हें आधुनिक इलेक्ट्रॉनिक्स पारिस्थितिकी तंत्र में एक गैर-परक्राम्य विकल्प बनाती है।

अक्सर पूछे जाने वाले प्रश्न और फैनवे विश्वसनीय समाधान क्यों वितरित करता है

Q1: एक बहुपरत पीसीबी और एक डबल-लेयर पीसीबी के बीच मुख्य अंतर क्या है?
एक डबल-लेयर पीसीबी में केवल दो प्रवाहकीय परतें होती हैं, जो सर्किट रूटिंग की जटिलता को सीमित करती है। एक बहुपरत पीसीबी, हालांकि, तीन या अधिक प्रवाहकीय परतों को ढेर करता है, अधिक कॉम्पैक्ट डिजाइन, बेहतर सिग्नल अखंडता और उच्च प्रदर्शन को सक्षम करता है। यह बहुपरत पीसीबी को उच्च गति, उच्च-घनत्व और उच्च-विश्वसनीयता अनुप्रयोगों के लिए पसंदीदा विकल्प बनाता है।

Q2: एक बहुपरत पीसीबी आमतौर पर अनुप्रयोगों की मांग में कब तक रहता है?
एक बहुपरत पीसीबी का जीवनकाल सामग्री चयन, परिचालन वातावरण और विनिर्माण गुणवत्ता पर निर्भर करता है। उच्च-टीजी FR4 या पॉलीमाइड जैसी विशेष सामग्री के साथ, एक बहुपरत पीसीबी औद्योगिक या एयरोस्पेस अनुप्रयोगों में 10-20 साल या उससे अधिक समय तक चल सकता है। उचित थर्मल प्रबंधन और सतह परिष्करण आगे स्थायित्व का विस्तार करते हैं।

जैसे-जैसे उन्नत इलेक्ट्रॉनिक्स की मांग बढ़ती है, व्यवसायों को पीसीबी भागीदारों की आवश्यकता होती है जो न केवल उत्पादों, बल्कि दीर्घकालिक विश्वसनीयता प्रदान कर सकते हैं।फैनवेसख्त गुणवत्ता नियंत्रण के साथ अत्याधुनिक निर्माण प्रक्रियाओं को मिलाकर बहुपरत पीसीबी के एक विश्वसनीय निर्माता के रूप में खुद को स्थापित किया है। छोटे-बैच प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक, फैनवे सुनिश्चित करता है कि प्रत्येक बोर्ड प्रदर्शन और सुरक्षा के लिए अंतर्राष्ट्रीय मानकों को पूरा करता है।

यदि आप अपने विशिष्ट एप्लिकेशन के अनुरूप टिकाऊ, उच्च-प्रदर्शन बहुपरत पीसीबी की तलाश कर रहे हैं, तो अब हमारी टीम के साथ जुड़ने का समय है।हमसे संपर्क करेंआज यह जानने के लिए कि फैनवे विश्व स्तरीय पीसीबी समाधान के साथ आपके अगले नवाचार का समर्थन कैसे कर सकता है।
