मुद्रित परिपथ बोर्ड (पीसीबी)इलेक्ट्रॉनिक उत्पादों का एक अपरिहार्य मुख्य घटक है, और उनकी डिजाइन की गुणवत्ता सीधे पूरे उत्पाद के प्रदर्शन, विश्वसनीयता और विनिर्माण से संबंधित है। चूंकि इलेक्ट्रॉनिक उत्पाद लघु, उच्च गति और बहु-कार्य की ओर विकसित करना जारी रखते हैं, इसलिए पीसीबी डिजाइन भी उच्च और उच्च तकनीकी चुनौतियों का सामना कर रहा है। वास्तविक डिजाइन प्रक्रिया में, पांच प्रमुख मुद्दे हैं जिन्हें अत्यधिक मूल्यवान होना चाहिए। यह लेख उन्हें संदर्भ और संदर्भ के लिए एक -एक करके विश्लेषण करेगा।
पावर लेयर और ग्राउंड लेयर का डिज़ाइन सर्किट के स्थिर संचालन को सुनिश्चित करने का आधार है। उचित बिजली वितरण और ग्राउंड लाइन योजना न केवल बिजली की आपूर्ति शोर और रिपल को कम कर सकती है, बल्कि विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से नियंत्रित भी कर सकती है।
सुझाव:
सिग्नल रिटर्न की निरंतरता में सुधार करने के लिए पूरे ग्राउंड लेयर का उपयोग करने का प्रयास करें।
क्रॉसस्टॉक से बचने के लिए विभिन्न क्षेत्रों में विभिन्न वोल्टेज की बिजली आपूर्ति की व्यवस्था की जानी चाहिए।
"द्वीप" या टूटने से बचने के लिए ग्राउंड लाइन को बरकरार रखा जाना चाहिए।
अधिक से अधिक उच्च गति संकेतों के साथ, सिग्नल अखंडता मुद्दों (जैसे प्रतिबिंब, क्रॉसस्टॉक, और ओवरशूट) डिजाइन का ध्यान केंद्रित हो गए हैं। पीसीबी वायरिंग को प्रतिबाधा मिलान, रूटिंग लंबाई और इंटरलेयर वीस के लेआउट जैसे कारकों पर विचार करना चाहिए।
प्रमुख उपायों में शामिल हैं:
विचलन को कम करने के लिए उच्च-गति सिग्नल लाइनों की लंबाई सुसंगत रखें।
नियंत्रण रूटिंग प्रतिबाधा और आवश्यक होने पर मिलान प्रतिरोधों को जोड़ें।
स्प्लिट पावर लेयर्स या ग्राउंड लेयर्स को पार करने से हाई-स्पीड सिग्नल से बचें।

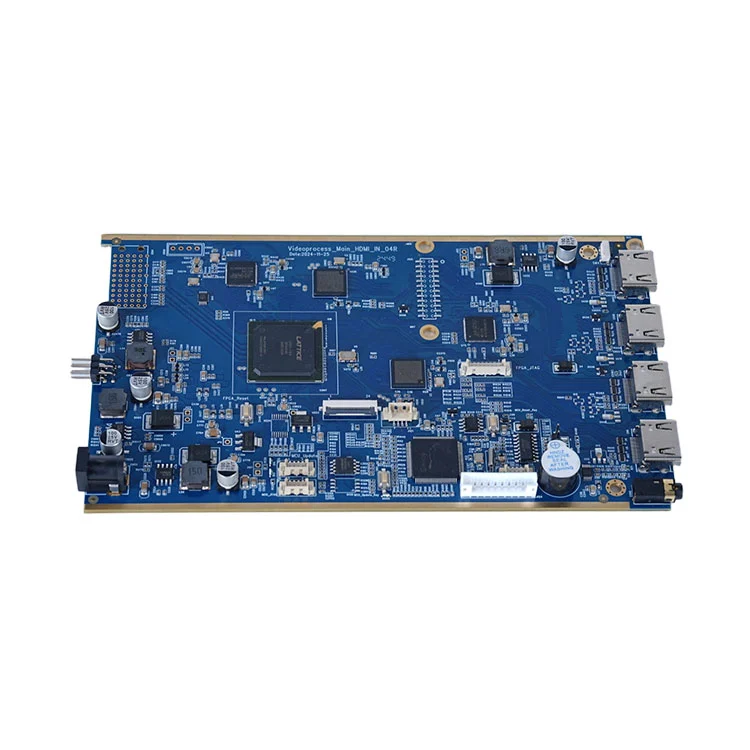

घटकों का लेआउट सीधे वायरिंग दक्षता, गर्मी अपव्यय प्रदर्शन और बाद में उत्पादन विधानसभा को प्रभावित करता है। उचित लेआउट समग्र डिजाइन गुणवत्ता में सुधार कर सकता है और उत्पादन लागत को कम कर सकता है।
लेआउट सुझाव:
पहले लेआउट प्रमुख घटक, जैसे कि मुख्य नियंत्रण चिप्स, पावर मॉड्यूल, आदि।
उच्च गति के संकेत सबसे छोटे पथ लेआउट को प्राथमिकता देते हैं।
हीटिंग घटकों को स्टैकिंग से बचने के लिए हीट सोर्स डिवाइसेस के हीट डिसिपेशन पथ पर ध्यान दें।
यद्यपि VIAS विभिन्न परतों को जोड़ने का एक प्रभावी तरीका है, अनुचित संख्या और स्थिति सिग्नल विरूपण, जटिल प्रक्रियाओं और यहां तक कि संरचनात्मक ताकत को कम कर सकती है। बहुत अधिक परतें लागत में वृद्धि करती हैं, और बहुत कम परतें तारों की स्वतंत्रता को सीमित करती हैं।
डिजाइन विचार:
सिग्नल पथ कूद को कम करने के लिए VIAS के उपयोग का अनुकूलन करें।
उच्च घनत्व डिजाइन को अनुकूलित करने के लिए अंधे और दफन VIAS का उपयोग करने का प्रयास करें।
परतों और लागत की संख्या को संतुलित करें, और यथोचित रूप से बिजली, जमीन और सिग्नल परतों को आवंटित करें।
एक अच्छापीसीबीडिज़ाइन न केवल विद्युत प्रदर्शन आवश्यकताओं को पूरा करता है, बल्कि विनिर्माण व्यवहार्यता और बाद में परीक्षण आवश्यकताओं को भी ध्यान में रखता है। विनिर्माण प्रक्रिया की सीमाओं को अनदेखा करने से फिर से काम या स्क्रैप हो सकता है।
सामान्य प्रथाओं में शामिल हैं:
कार्यात्मक सत्यापन और उत्पादन लाइन परीक्षण को सुविधाजनक बनाने के लिए पर्याप्त परीक्षण अंक आरक्षित करें।
विचार करें कि क्या पैड का आकार और डिवाइस रिक्ति पैच प्रक्रिया की आवश्यकताओं को पूरा करती है।
डिजाइन में बेहद महीन लाइनों या अलग -थलग तांबे वाले क्षेत्रों से बचें जो तांबे की पन्नी नक़्क़ाशी के लिए अनुकूल नहीं हैं।
एक उच्च गुणवत्ता वालापीसीबीविवरण विवरण के सख्त नियंत्रण से अविभाज्य है। शुरुआती योजना से लेकर लेआउट और वायरिंग तक, बाद में उत्पादन प्रक्रियाओं और परीक्षण तक, प्रत्येक कदम के लिए अनुभव और कठोर इंजीनियरिंग विनिर्देशों की आवश्यकता होती है। हमारी कंपनी को पीसीबी डिजाइन और विनिर्माण में समृद्ध अनुभव है। हमारी तकनीकी टीम विभिन्न उद्योग अनुप्रयोग मानकों से परिचित है और ग्राहकों को योजनाबद्ध डिजाइन, पीसीबी लेआउट से नमूना उत्पादन तक एक-स्टॉप सेवाएं प्रदान कर सकती है।
