पीसीबी डिज़ाइन से लेकर मास प्रोडक्शन तक, फैनवे आपकी विविध परियोजना आवश्यकताओं को पूरा करने और अपने समय-से-बाजार में तेजी लाने के लिए एक-स्टॉप समाधान के रूप में त्वरित-टर्न पीसीबी विनिर्माण सेवाओं को वितरित करता है।

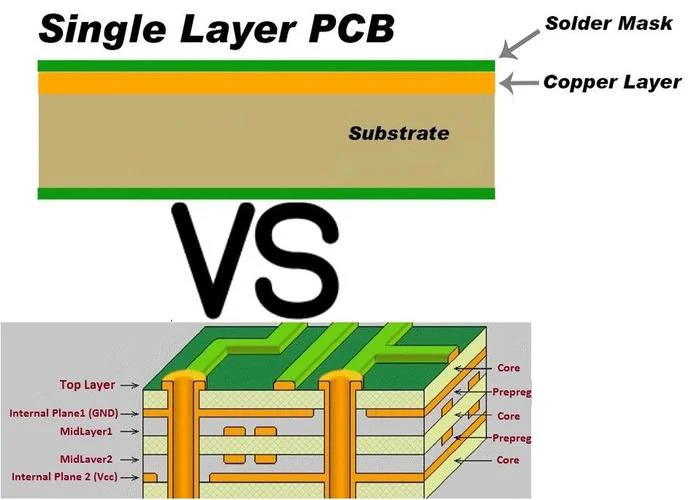

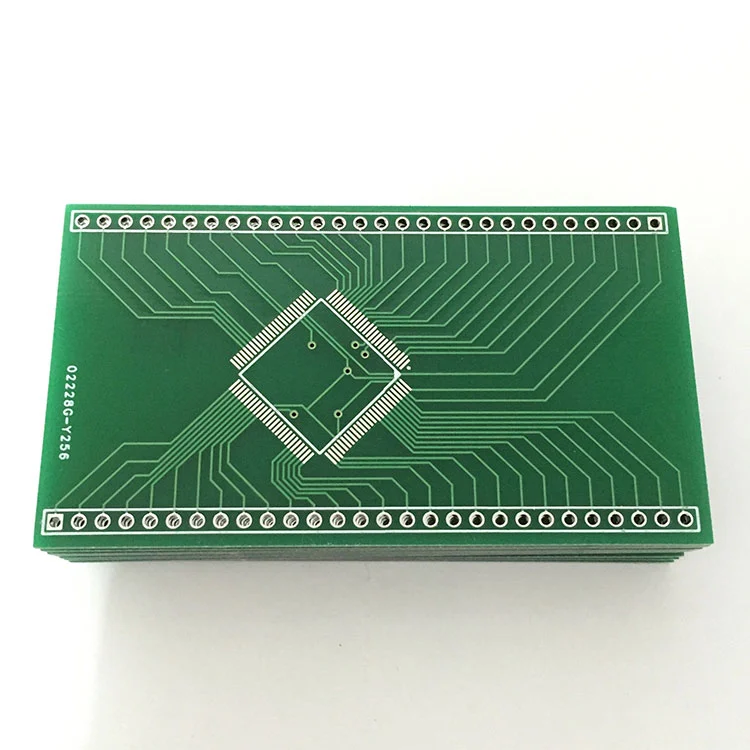

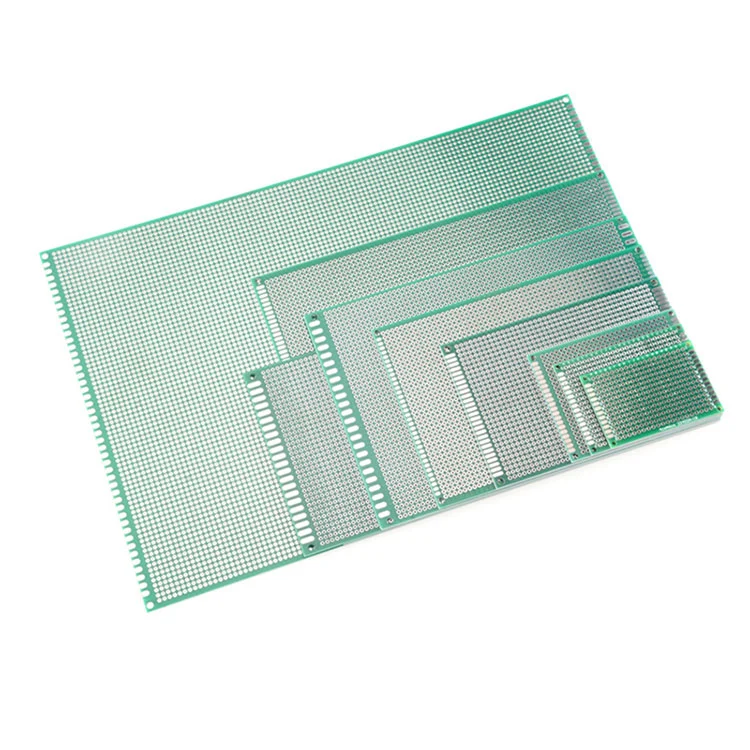

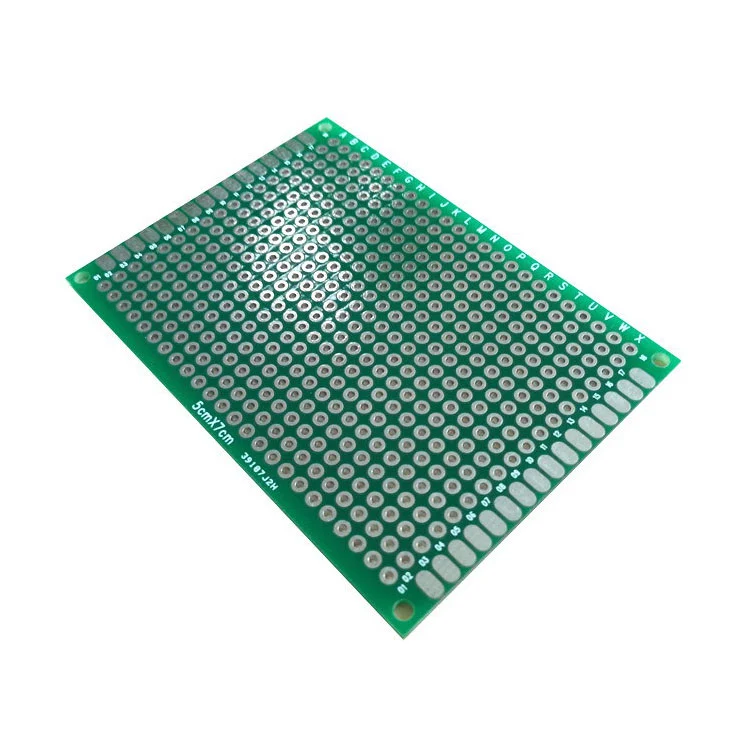

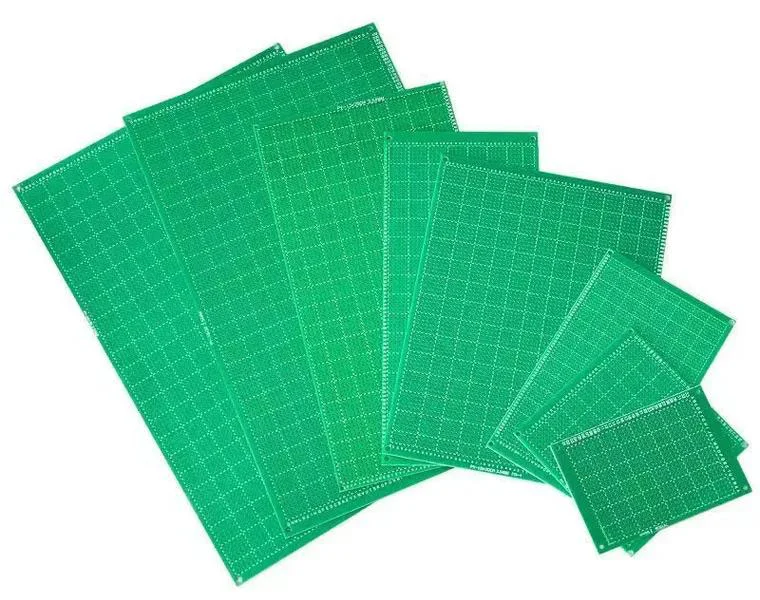

सिंगल लेयर पीसीबी, जिसे एकल-पक्षीय मुद्रित सर्किट बोर्ड के रूप में भी जाना जाता है, पीसीबी डिजाइन का सबसे सरल रूप है। इसमें एक एकल प्रवाहकीय तांबे की परत शामिल है, जो एक गैर-प्रवाहकीय सब्सट्रेट (जैसे FR-4) पर टुकड़े टुकड़े में होता है, जिसमें एक तरफ घुड़सवार घटक होते हैं और विपरीत दिशा में रूट किए जाते हैं। लो-कॉम्प्लेक्स सर्किट के लिए सबसे अच्छा समाधान, इसका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, बिजली की आपूर्ति और औद्योगिक नियंत्रण में इसकी सस्ती और तेजी से विनिर्माण प्रक्रिया के कारण उपयोग किया जाता है।
मल्टी-लेयर डिजाइनों की तुलना में कम सामग्री और निर्माण लागत के साथ एकल परत पीसीबी।
सरल प्रक्रिया लीड समय को कम करती है क्योंकि कोई फाड़ना और ड्रिलिंग की आवश्यकता नहीं होती है।
परत मिसलिग्न्मेंट का न्यूनतम जोखिम।
24/7 ऑनलाइन विशेषज्ञ हमेशा आपकी सहायता के लिए तैयार हैं।
| पैरामीटर | विशिष्ट सीमा |
| बोर्ड की मोटाई | 0.4 मिमी से 3.2 मिमी |
| तांबे की मोटाई | 1/2 औंस से 3 औंस |
| न्यूनतम ट्रेस चौड़ाई | 0.2 मिमी (8mil) |
| न्यूनतम ड्रिल्ड छेद | 0.3 मिमी (12mil) |
| सतह समापन | Hasl, osp, enight |
| परिचालन तापमान | -50 ° C से +105 ° C (सामग्री-निर्भर) |
| लाभ | सीमाएँ |
| ✔ अल्ट्रा-लो लागत | ❌ कोई बहुपरत या समर्थन के माध्यम से नहीं |
| ✔ मरम्मत/संशोधित करना आसान है | ❌ सीमित रूटिंग घनत्व |
| ✔ फास्ट टर्नअराउंड टाइम | ❌ उच्च-आवृत्ति वाले डिजाइनों के लिए अनुपयुक्त (> 100MHz) |
| ✔ लाइटवेट और कॉम्पैक्ट | ❌ कम थर्मल प्रदर्शन |
सामग्री की तैयारी:एकल-पक्षीय तांबे-क्लैड टुकड़े टुकड़े।
नक़्क़ाशी:निशान बनाने के लिए अवांछित तांबा निकालें।
ड्रिलिंग:होल घटकों के लिए छेद बनाएं।
सोल्डर मास्क और सिल्कस्क्रीन:सुरक्षात्मक कोटिंग और चिह्नों को लागू करें।
सतह खत्म:विकल्पों में HASL (हॉट एयर सोल्डर लेवलिंग) या OSP शामिल हैं।
उपभोक्ता इलेक्ट्रॉनिक्स:कैलकुलेटर, एलईडी लाइटिंग, खिलौने।
पावर सिस्टम्स:एसी/डीसी कन्वर्टर्स, रिले।
औद्योगिक नियंत्रण:सेंसर, मोटर कंट्रोलर।
