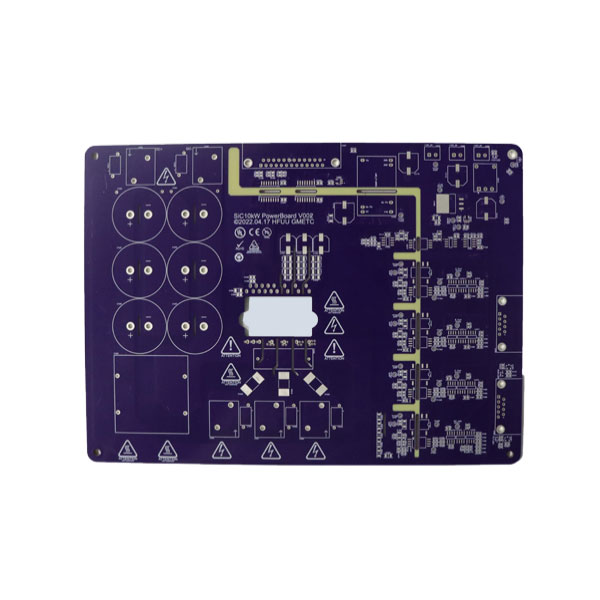

छोटे, तेज़ और अधिक शक्तिशाली इलेक्ट्रॉनिक उपकरणों की ओर लगातार बढ़ते दबाव ने मुद्रित सर्किट बोर्ड प्रौद्योगिकी में महत्वपूर्ण नवाचार को प्रेरित किया है। हाई-डेंसिटी इंटरकनेक्ट (एचडीआई) पीसीबी आज के सबसे उन्नत इलेक्ट्रॉनिक्स की नींव बन गए हैं - स्मार्टफोन और पहनने योग्य वस्तुओं से लेकर ऑटोमोटिव सुरक्षा प्रणालियों और चिकित्सा प्रत्यारोपण तक। हम जाँचते हैं कि क्या बनाता हैएचडीआई पीसीबीयह पारंपरिक बोर्डों से अलग है, इसमें शामिल प्रमुख प्रौद्योगिकियां और कैसेफैनवेकी विनिर्माण क्षमताएं इन जटिल, उच्च-विश्वसनीयता वाले बोर्डों के उत्पादन का समर्थन करती हैं। हम डिज़ाइन संबंधी विचारों, सामग्री विकल्पों और गुणवत्ता मानकों का पता लगाते हैं जो आधुनिक एचडीआई निर्माण को परिभाषित करते हैं।
मुद्रित सर्किट बोर्ड लगभग हर इलेक्ट्रॉनिक उपकरण की नींव है। जैसे-जैसे उपकरण अधिक शक्तिशाली और अधिक कॉम्पैक्ट हो गए हैं, पीसीबी पर रखी गई मांग नाटकीय रूप से बढ़ गई है। थ्रू-होल घटकों और व्यापक निशान वाले मानक पीसीबी अब कई आधुनिक अनुप्रयोगों के लिए पर्याप्त नहीं हैं। उच्च घटक घनत्व, तेज़ सिग्नल गति और कम फॉर्म कारकों की आवश्यकता ने उच्च-घनत्व इंटरकनेक्ट तकनीक को अपनाने को प्रेरित किया है।
एचडीआई पीसीबी महीन रेखाओं और स्थानों, छोटे विया और उच्च कनेक्शन पैड घनत्व के संयोजन के माध्यम से प्रति यूनिट क्षेत्र में अधिक वायरिंग घनत्व प्राप्त करते हैं। ये बोर्ड छोटे स्थानों में अधिक कार्यक्षमता के एकीकरण को सक्षम करते हैं - 5G संचार बुनियादी ढांचे से लेकर चिकित्सा निदान उपकरण और वाहनों में उन्नत ड्राइवर सहायता प्रणालियों तक के अनुप्रयोगों के लिए एक आवश्यकता।
फैनवे टेक्नोलॉजीपीसीबी निर्माण, असेंबली और परीक्षण में 12 वर्षों से अधिक अनुभव के साथ एक चीन-आधारित इलेक्ट्रॉनिक विनिर्माण सेवा प्रदाता है। कंपनी पीसीबी लेआउट और डिज़ाइन से लेकर तैयार उत्पाद वितरण तक संपूर्ण समाधान प्रदान करती है। यह आलेख एचडीआई पीसीबी तकनीक, इसमें शामिल विनिर्माण प्रक्रियाओं और उन क्षमताओं पर एक वस्तुनिष्ठ नज़र प्रदान करता है जो फैनवे को उच्च-घनत्व इंटरकनेक्ट समाधान की आवश्यकता वाले ग्राहकों के लिए भागीदार बनाती है।
एचडीआई पीसीबी कई प्रमुख विशेषताओं द्वारा पारंपरिक पीसीबी से अलग हैं जो उच्च घटक घनत्व और बेहतर विद्युत प्रदर्शन को सक्षम करते हैं।
एचडीआई बोर्ड 2.5 मिल (0.0635 मिमी) या उससे भी कम तक ट्रेस चौड़ाई और स्थान प्राप्त कर सकते हैं। यह किसी दिए गए क्षेत्र में अधिक रूटिंग की अनुमति देता है, जिससे कई परतों या बड़े बोर्डों की आवश्यकता के बिना बीजीए (बॉल ग्रिड एरेज़) जैसे उच्च-पिन-गिनती घटकों को कनेक्ट करना संभव हो जाता है।
पूरे बोर्ड की मोटाई से गुजरने वाले पारंपरिक थ्रू-होल विया के विपरीत, माइक्रोविया छोटे-व्यास वाले वाया होते हैं - आमतौर पर 150μm से कम - जो आसन्न परतों को जोड़ते हैं। छोटा आकार किसी दिए गए क्षेत्र में अधिक वाया की अनुमति देता है और वाया द्वारा खपत की गई जगह को कम कर देता है।
ब्लाइंड वाया पूरे बोर्ड में प्रवेश किए बिना बाहरी परत को आंतरिक परत से जोड़ता है। दबे हुए रास्ते बाहरी सतहों तक पहुंचे बिना भीतरी परतों को जोड़ते हैं। ये प्रकारों के माध्यम से बाहरी परतों पर जगह की खपत किए बिना अधिक जटिल अंतर्संबंधों की अनुमति देते हैं।
एचडीआई बोर्डों में तांबे की परतों के बीच की इंसुलेटिंग परतें पतली होती हैं, जो समग्र बोर्ड की मोटाई को कम करने और छोटे सिग्नल पथों के माध्यम से सिग्नल अखंडता में सुधार करने में योगदान करती हैं।
ये विशेषताएं सामूहिक रूप से विद्युत प्रदर्शन को बनाए रखने या सुधारने के दौरान पारंपरिक डिजाइनों की तुलना में महत्वपूर्ण बोर्ड आकार में कमी - कभी-कभी 60% तक सक्षम करती हैं।
सभी HDI बोर्ड समान नहीं हैं. एचडीआई डिज़ाइन की जटिलता को आमतौर पर बिल्ड-अप परतों की संख्या और इसमें शामिल संरचनाओं के आधार पर वर्गीकृत किया जाता है।
| कक्षा | संरचना | जटिलता | विशिष्ट अनुप्रयोग |
| एचडीआई कक्षा 1 | 1+एन+1 | कम | बुनियादी उपभोक्ता इलेक्ट्रॉनिक्स, सरल उपकरण |
| एचडीआई कक्षा 2 | 2+एन+2 | मध्यम | उन्नत उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इन्फोटेनमेंट |
| एचडीआई कक्षा 3 | 3+एन+3 | उच्च | उच्च प्रदर्शन वाले उपकरण, 5जी बुनियादी ढांचा, एआई सिस्टम |
| एचडीआई कक्षा 4 | 4+एन+4 | अत्यंत ऊंचा | अत्याधुनिक अनुप्रयोग, अर्धचालक पैकेजिंग |
संरचना संकेतन में "एन" कोर परतों की संख्या को दर्शाता है। उच्च जटिलता वाले बोर्डों को अधिक परिष्कृत विनिर्माण प्रक्रियाओं और सख्त प्रक्रिया नियंत्रण की आवश्यकता होती है।
फैनवेएचडीआई पीसीबी आवश्यकताओं की एक विस्तृत श्रृंखला का समर्थन करने के लिए विनिर्माण क्षमताएं विकसित की हैं। निम्न तालिका उपलब्ध प्रमुख क्षमताओं का सारांश प्रस्तुत करती है।
| क्षमता | श्रेणी |
| परत गणना | 1-108 परतें |
| तैयार बोर्ड की मोटाई | 0.2 मिमी - 10.0 मिमी |
| अधिकतम पैनल आकार | 610 मिमी × 1200 मिमी |
| तैयार तांबे की मोटाई | 0.5 औंस - 12 औंस |
| न्यूनतम लाइन चौड़ाई/स्थान | 2.5 मिलियन / 2.5 मिलियन |
| न्यूनतम तैयार छेद का आकार | 0.1 मिमी |
| अधिकतम पहलू अनुपात | 25:1 |
| प्रतिबाधा नियंत्रण सहिष्णुता | ±10% |
कंपनी एचएएसएल (एलएफ), ईएनआईजी (इमरशन गोल्ड), इमर्शन टिन, इमर्शन सिल्वर, ओएसपी और गोल्ड फिंगर्स सहित सतह फिनिश की एक श्रृंखला भी प्रदान करती है, जिससे ग्राहकों को उनके विशिष्ट अनुप्रयोग और पर्यावरणीय आवश्यकताओं के लिए उपयुक्त फिनिश का चयन करने की अनुमति मिलती है।
एचडीआई पीसीबी का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां विश्वसनीयता महत्वपूर्ण है।फैनवेकई गुणवत्ता प्रमाणपत्र बनाए रखता है जो अंतरराष्ट्रीय मानकों को पूरा करने के प्रति इसकी प्रतिबद्धता को दर्शाता है।
• आईएसओ 9001:2015- गुणवत्ता प्रबंधन प्रणाली प्रमाणन।
• आईएटीएफ 16949:2016- ऑटोमोटिव उद्योग गुणवत्ता प्रबंधन मानक।
• आईएसओ 13485:2016- चिकित्सा उपकरण गुणवत्ता प्रबंधन प्रणाली प्रमाणन।
कंपनी आईपीसी मानकों का भी पालन करती है, जिसमें मुद्रित बोर्डों की स्वीकार्यता के लिए आईपीसी-ए-600जी और कठोर पीसीबी के प्रदर्शन विनिर्देश के लिए आईपीसी-6012 शामिल है। एचडीआई पीसीबी उत्पादन आईपीसी कक्षा 2 और कक्षा 3 मानकों के लिए उपलब्ध है, कक्षा 3 मिशन-महत्वपूर्ण अनुप्रयोगों के लिए उच्चतम स्तर का प्रतिनिधित्व करता है।
पर्यावरणीय अनुपालन में UL सुरक्षा प्रमाणीकरण, खतरनाक पदार्थ प्रतिबंध के लिए RoHS अनुपालन और REACH रासायनिक अनुपालन शामिल हैं।
ए: एचडीआई पीसीबी में बेहतर ट्रेस चौड़ाई (2.5 मिलियन तक), छोटे विया (150μm से कम माइक्रोविया), और उच्च कनेक्शन पैड घनत्व की सुविधा होती है। वे मानक पीसीबी की तुलना में बेहतर सिग्नल अखंडता के साथ अधिक कॉम्पैक्ट डिज़ाइन सक्षम करते हैं।
ए: माइक्रोवियास छोटे-व्यास वाले व्यास होते हैं, आमतौर पर 150μm से कम, जो आसन्न परतों को जोड़ते हैं। उनका छोटा आकार उच्च रूटिंग घनत्व की अनुमति देता है और संरचना द्वारा खपत की जाने वाली जगह को कम करता है।
ए: डिज़ाइन आवश्यकताओं और सामग्री चयन के आधार पर फैनवे 108 परतों तक एचडीआई पीसीबी का उत्पादन कर सकता है।
उत्तर: फैनवे के पास ISO 9001:2015, IATF 16949:2016, और ISO 13485:2016 प्रमाणन हैं। कंपनी IPC मानकों का भी पालन करती है और UL, RoHS और REACH अनुपालन बनाए रखती है।
ए: उपलब्ध फिनिश में एचएएसएल (एलएफ), ईएनआईजी (इमरशन गोल्ड), इमर्शन टिन, इमर्शन सिल्वर, ओएसपी और गोल्ड फिंगर्स शामिल हैं। चयन एप्लिकेशन की सोल्डरिंग आवश्यकताओं और पर्यावरणीय स्थितियों पर निर्भर करता है।
एचडीआई पीसीबीआधुनिक इलेक्ट्रॉनिक उपकरणों के लिए प्रौद्योगिकी आवश्यक हो गई है जिन्हें छोटे रूप कारकों में उच्च कार्यक्षमता की आवश्यकता होती है। बेहतर निशान, माइक्रोविया और उन्नत सामग्रियों का संयोजन ऐसे डिज़ाइन को सक्षम बनाता है जो पारंपरिक पीसीबी तकनीक के साथ संभव नहीं होगा।
फैनवे एचडीआई पीसीबी निर्माण क्षमताओं का एक व्यापक सेट प्रदान करता है, जिसमें 108 तक की परत संख्या, 2.5 मिलियन की न्यूनतम ट्रेस चौड़ाई और उच्च-आवृत्ति और उच्च-गति सामग्री की एक श्रृंखला के लिए समर्थन शामिल है। कंपनी के गुणवत्ता प्रमाणपत्र - जिनमें ISO 9001, IATF 16949, और ISO 13485 शामिल हैं - ऑटोमोटिव, मेडिकल और अन्य मांग वाले अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए इसकी प्रतिबद्धता को दर्शाते हैं।
तेजी से प्रोटोटाइप विकल्पों और मुफ्त डीएफएम विश्लेषण के साथ, फैनवे नए एचडीआई डिजाइन विकसित करने वाले ग्राहकों के लिए व्यावहारिक सहायता प्रदान करता है। यदि आप अपने प्रोजेक्ट के लिए एक विश्वसनीय भागीदार की तलाश में हैं, तो हम आपको आमंत्रित करते हैंसंपर्कफैनवेआज। तकनीकी टीम आपकी विशिष्ट आवश्यकताओं के अनुरूप डिज़ाइन मार्गदर्शन, सामग्री अनुशंसाएँ और प्रतिस्पर्धी मूल्य निर्धारण प्रदान कर सकती है। बातचीत शुरू करने के लिए कंपनी की वेबसाइट या ईमेल के माध्यम से संपर्क करें।
