आधुनिक इलेक्ट्रॉनिक उत्पादों में, मुद्रित सर्किट बोर्ड (पीसीबी) एक अपरिहार्य कोर घटक हैं। यह न केवल विभिन्न इलेक्ट्रॉनिक घटकों का एक वाहक है, बल्कि पूरी मशीन की विद्युत कनेक्शन की गुणवत्ता और परिचालन स्थिरता को भी निर्धारित करता है। इलेक्ट्रॉनिक प्रौद्योगिकी के तेजी से विकास के साथ, विभिन्न प्रकार केपीसीबीविभिन्न जटिल अनुप्रयोगों की जरूरतों को पूरा करने के लिए भी उभरा है। यह लेख आपको सामान्य प्रकार के मुद्रित सर्किट बोर्डों और उनके लागू परिदृश्यों के लिए एक विस्तृत परिचय देगा।
एकल-पक्षीय बोर्ड सबसे बुनियादी पीसीबी संरचना हैं। प्रवाहकीय पैटर्न केवल सब्सट्रेट के एक तरफ वितरित किए जाते हैं, और दूसरे पक्ष का उपयोग इलेक्ट्रॉनिक घटकों को स्थापित करने के लिए किया जाता है। इस प्रकार के सर्किट बोर्ड में एक सरल विनिर्माण प्रक्रिया और कम लागत होती है, और व्यापक रूप से कम लागत और कम-जटिलता वाले उत्पादों जैसे इलेक्ट्रॉनिक खिलौने, घरेलू उपकरण, एलईडी प्रकाश और रेडियो में उपयोग किया जाता है।
विशेषताएँ:
कम लागत
सरल संरचना
बड़े पैमाने पर उत्पादन करना आसान है
एकल-पक्षीय बोर्डों के विपरीत, डबल-पक्षीयपीसीबीसब्सट्रेट के दोनों किनारों पर प्रवाहकीय पैटर्न हैं, और दोनों पक्षों पर विद्युत कनेक्शन VIAS के माध्यम से प्राप्त किए जाते हैं। यह संरचना वायरिंग घनत्व और सर्किट जटिलता को बहुत बढ़ाती है, और अधिक कार्यों और अधिक कॉम्पैक्ट संरचनाओं के साथ इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है।
सामान्य अनुप्रयोग: औद्योगिक नियंत्रण पैनल, इंस्ट्रूमेंटेशन, बिजली की आपूर्ति उपकरण, स्मार्ट होम उपकरण, आदि।

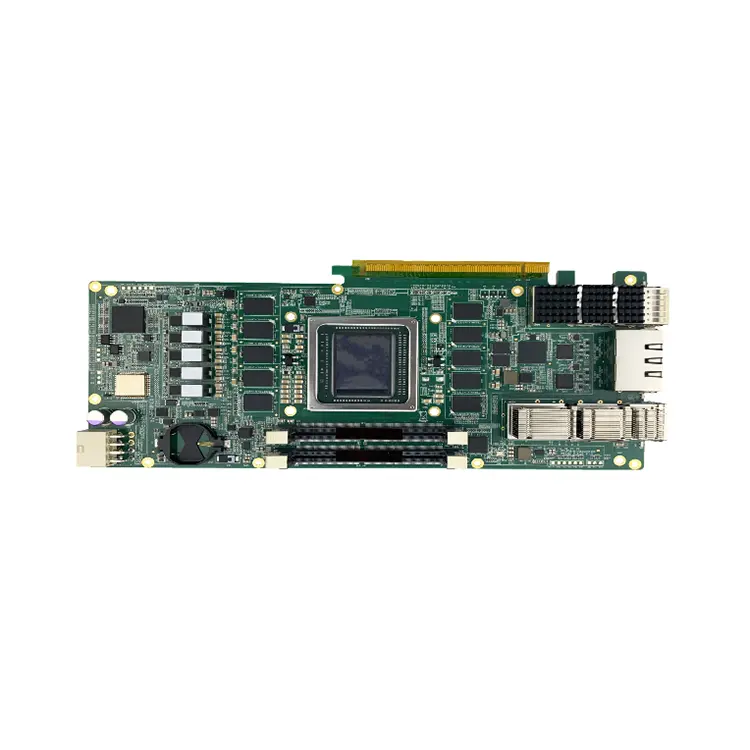

मल्टीलेयर पीसीबी में प्रवाहकीय परतों की तीन से अधिक परतें होती हैं (आमतौर पर 4, 6, 8, या यहां तक कि दर्जनों परतें), मध्य में इन्सुलेट सामग्री द्वारा और अंधे या दफन छेदों द्वारा जुड़े हुए। इस प्रकार के सर्किट बोर्ड उच्च-अंत वाले इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त उच्च वायरिंग घनत्व और मजबूत विद्युत चुम्बकीय संगतता प्राप्त कर सकते हैं।
व्यापक रूप से उपयोग किया जाता है:
संचार उपस्कर
चिकित्सकीय संसाधन
उच्च प्रदर्शन वाले कंप्यूटर मदरबोर्ड
एयरोस्पेस और सैन्य इलेक्ट्रॉनिक उत्पाद
लाभ:
उच्च स्थान का उपयोग
अच्छा विद्युत प्रदर्शन
मजबूत विरोधी हस्तक्षेप क्षमता
लचीले सर्किट बोर्ड लचीले प्लास्टिक सब्सट्रेट (जैसे कि पॉलीमाइड या पॉलिएस्टर फिल्म) से बने होते हैं, अच्छे लचीलेपन होते हैं, और उन्हें मुड़ा हुआ, मुड़ा या मुड़ सकता है। FPC का उपयोग व्यापक रूप से पतले और हल्के इलेक्ट्रॉनिक उत्पादों जैसे स्मार्टफोन, लैपटॉप, कैमरा, पहनने योग्य उपकरणों, आदि में किया जाता है।
मुख्य विशेषताएं:
बेंडेबल और फोल्डेबल
हल्के और छोटे आकार
लचीला स्थापना
कठोर-लचीला बोर्ड कठोर पीसीबी और लचीले पीसीबी के फायदों को जोड़ता है, और एक ही सर्किट बोर्ड में कठोर और लचीले दोनों क्षेत्र हैं। यह संरचना विशेष रूप से सीमित स्थान और कई तह के साथ इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है, जैसे कि चिकित्सा निगरानी उपकरण, कैमरा मॉड्यूल और सैन्य संचार प्रणाली।
लाभ:
कनेक्टर और वायरिंग हार्नेस को बचा सकते हैं
सिग्नल ट्रांसमिशन स्थिरता में सुधार करें
कॉम्पैक्ट संरचना और उच्च विश्वसनीयता
उच्च-आवृत्ति पीसीबी विशेष उच्च-आवृत्ति सामग्री का उपयोग करता है, जैसे कि पीटीएफई (पॉलीटेट्रैफ्लुओरोथिलीन), आदि, जो उच्च-आवृत्ति संकेतों के स्थिर संचरण का समर्थन कर सकता है। इस प्रकार के पीसीबी का उपयोग मुख्य रूप से रडार सिस्टम, रेडियो फ्रीक्वेंसी कम्युनिकेशन उपकरण, 5 जी एंटेना, ऑटोमोटिव रडार और अन्य अवसरों में अत्यधिक उच्च सिग्नल अखंडता आवश्यकताओं के साथ किया जाता है।
विशेषताएँ:
कम ढांकता हुआ निरंतर
स्थिर उच्च आवृत्ति प्रदर्शन
उच्च गति संचार अनुप्रयोगों के लिए उपयुक्त

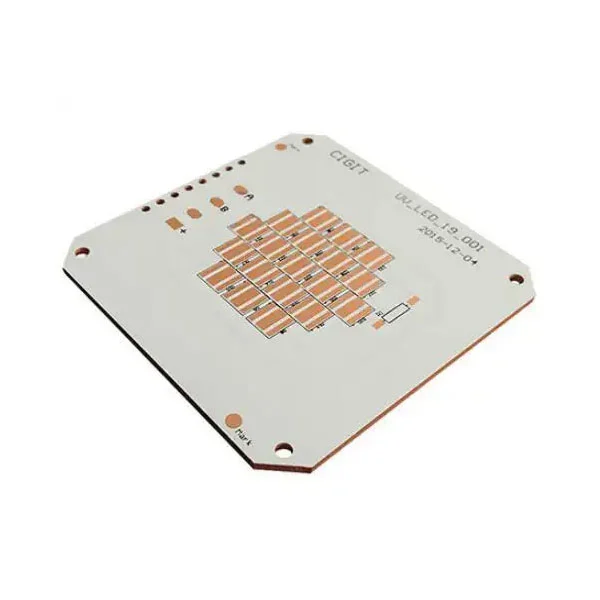

धातु-आधारित पीसीबी (जैसे कि एल्यूमीनियम सब्सट्रेट, कॉपर सब्सट्रेट) थर्मल प्रवाहकीय परत के रूप में धातु सामग्री का उपयोग करता है, इसमें अच्छी गर्मी अपव्यय प्रदर्शन होता है, और अक्सर पावर एलईडी, ऑटोमोटिव इलेक्ट्रॉनिक्स, पावर मॉड्यूल और अन्य उत्पादों में उपयोग किया जाता है, जिसमें गर्मी विघटन पर सख्त आवश्यकता होती है।
लाभ:
मजबूत तापीय चालकता
उच्च यांत्रिक शक्ति
इलेक्ट्रॉनिक घटकों के जीवन का विस्तार करें
इलेक्ट्रॉनिक उत्पादों के "केंद्रीय तंत्रिका तंत्र" के रूप में, मुद्रित सर्किट बोर्ड का प्रकार सीधे उत्पाद के प्रदर्शन, मात्रा, लागत और यहां तक कि स्थिरता को प्रभावित करता है। विभिन्न पीसीबी के संरचनात्मक विशेषताओं और अनुप्रयोग परिदृश्यों को समझना कंपनियों को अधिक सटीक रूप से चयन करने और उत्पाद प्रतिस्पर्धा में सुधार करने में मदद करेगा।
