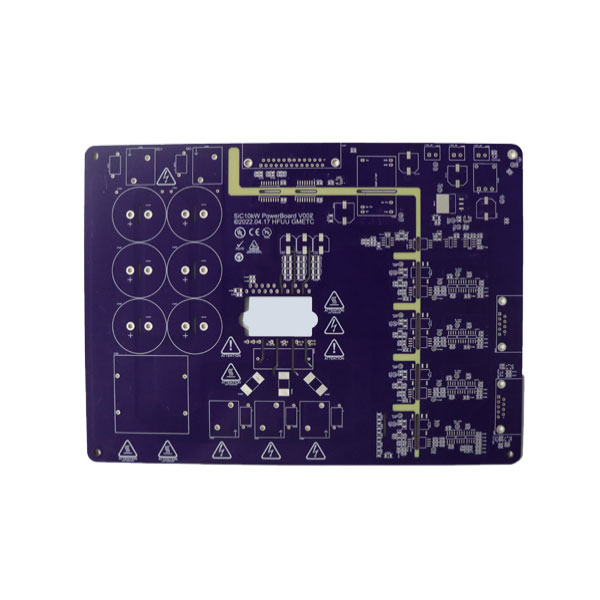

उच्च घनत्व इंटरकनेक्ट (एचडीआई) मुद्रित सर्किट बोर्ड (पीसीबी) आधुनिक इलेक्ट्रॉनिक्स में एक आधारशिला बन गए हैं, विशेष रूप से उन अनुप्रयोगों में जहां कॉम्पैक्टनेस, उच्च प्रदर्शन और विश्वसनीयता महत्वपूर्ण हैं। स्मार्टफोन और टैबलेट से लेकर एयरोस्पेस इलेक्ट्रॉनिक्स और मेडिकल डिवाइस तक, एचडीआई पीसीबी पारंपरिक मुद्रित सर्किट बोर्डों पर अद्वितीय लाभ प्रदान करते हैं।
एचडीआई पीसीबी उन्नत मुद्रित सर्किट बोर्ड हैं जो पारंपरिक पीसीबी की तुलना में प्रति यूनिट क्षेत्र में उच्च वायरिंग घनत्व की सुविधा देते हैं। मानक पीसीबी के विपरीत, जिसमें सरल-होल तकनीक और बड़े निशान हो सकते हैं, एचडीआई पीसीबी अत्यधिक कुशल इंटरकनेक्ट बनाने के लिए माइक्रोवियास, ब्लाइंड वीस और दफन वीआईएएस का उपयोग करते हैं।
एचडीआई पीसीबी को अलग करने वाली प्रमुख विशेषताओं में शामिल हैं:
Microvias: बेहद छोटे VIAS, आमतौर पर व्यास में 150 माइक्रोन से कम, जो अत्यधिक स्थान लेने के बिना विभिन्न परतों को जोड़ते हैं।
ब्लाइंड एंड दफन वियास: ब्लाइंड वीस बाहरी परतों को आंतरिक परतों से जोड़ता है, जबकि दफन विज़ को सतह तक पहुंचने के बिना आंतरिक परतों को इंटरकनेक्ट किया जाता है।
उच्च वायरिंग घनत्व: प्रति यूनिट क्षेत्र अधिक अंतर्संबंध कॉम्पैक्ट डिजाइन और बेहतर सिग्नल अखंडता के लिए अनुमति देते हैं।
फाइन लाइन/स्पेस पैटर्न: 3 मील के रूप में संकीर्ण लाइनें और 3 मील के रूप में कम के रूप में रिक्ति एक सीमित स्थान में अधिक रूटिंग विकल्पों को सक्षम करते हैं।
ये विशेषताएं एचडीआई पीसीबी को उच्च गति सिग्नल ट्रांसमिशन का समर्थन करने और परजीवी प्रभावों को कम करने की अनुमति देती हैं, जिससे उन्हें ऐसे अनुप्रयोगों के लिए आदर्श बना दिया जाता है जहां प्रदर्शन से समझौता नहीं किया जा सकता है।
नीचे त्वरित संदर्भ के लिए एचडीआई पीसीबी तकनीकी विनिर्देशों का एक पेशेवर सारांश है:
| पैरामीटर | विशिष्ट मूल्य / सीमा | विवरण |
|---|---|---|
| सब्सट्रेट सामग्री | FR4, रोजर्स, PTFE | थर्मल प्रदर्शन और सिग्नल अखंडता निर्धारित करता है |
| परतें | 4-20 परतें | आवेदन के आधार पर परतों की संख्या को अनुकूलित किया जा सकता है |
| माइक्रोविया व्यास | 0.10–0.15 मिमी | अंतरिक्ष के उपयोग को कम करने और उच्च घनत्व बनाए रखने के लिए छोटा |
| के माध्यम से | अंधा, दफन, के माध्यम से | बोर्ड के आकार में वृद्धि के बिना कुशलता से परतों को जोड़ता है |
| लाइन चौड़ाई / रिक्ति | 3-5 मिल | घने मार्ग के लिए ठीक लाइन क्षमता |
| तांबे की मोटाई | 0.5-3 औंस/फीट ke | उच्च वर्तमान और थर्मल प्रबंधन का समर्थन करता है |
| सतह खत्म | Enig, hasl, osp | मिलान और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है |
| न्यूनतम बोर्ड की मोटाई | 0.4–1.6 मिमी | कॉम्पैक्ट उपकरणों के लिए पतले डिजाइन की अनुमति देता है |
| सिग्नल की समग्रता | नियंत्रित प्रतिबाधा उपलब्ध | उच्च गति डिजिटल और आरएफ अनुप्रयोगों के लिए महत्वपूर्ण |
| ऊष्मीय प्रदर्शन | टीजी 130–180 डिग्री सेल्सियस, एचडीआई-विशिष्ट एफआर 4 | उच्च थर्मल तनाव के तहत स्थिरता सुनिश्चित करता है |
जैसे ही डिवाइस आकार में सिकुड़ जाते हैं, लेकिन उच्च प्रसंस्करण शक्ति की मांग करते हैं, एचडीआई जैसी उन्नत इंटरकनेक्ट तकनीकों की आवश्यकता अधिक दबाव हो जाती है। मानक पीसीबी अक्सर रूटिंग और सिग्नल अखंडता में सीमाओं का सामना करते हैं, जिससे वे जटिल कार्यक्षमता वाले उपकरणों के लिए कम उपयुक्त होते हैं। HDI PCB इन चुनौतियों को कई मायनों में संबोधित करते हैं:
बढ़ाया सिग्नल प्रदर्शन: छोटे और अधिक प्रत्यक्ष सिग्नल पथ इंडक्शन और कैपेसिटेंस को कम करते हैं, जो सिग्नल लॉस और क्रॉसस्टॉक को कम करता है।
कॉम्पैक्ट डिज़ाइन: उच्च वायरिंग घनत्व और माइक्रोवियास के साथ, एचडीआई पीसीबी कार्यक्षमता का त्याग किए बिना छोटे उपकरणों को सक्षम करते हैं।
बेहतर विश्वसनीयता: रूटिंग और बेहतर थर्मल प्रबंधन की कम परतें उच्च-आवृत्ति संचालन के तहत विफलता के जोखिम को कम करती हैं।
उच्च-मात्रा उत्पादन के लिए लागत दक्षता: प्रारंभिक विनिर्माण लागत के बावजूद, एचडीआई पीसीबी एक ही डिवाइस में कई पीसीबी की आवश्यकता को कम करते हैं, विधानसभा को सरल बनाते हैं और समग्र लागत को कम करते हैं।
उन्नत घटकों के लिए समर्थन: बीजीए (बॉल ग्रिड सरणी), सीएसपी (चिप स्केल पैकेज), और अन्य फाइन-पिच आईसीएस जैसे उच्च-पिन-गिनती घटकों में बढ़ते उच्च-पिन-गिनती घटकों के लिए एचडीआई तकनीक आवश्यक है।
स्मार्टफोन, पहनने योग्य उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स और मेडिकल इंस्ट्रूमेंटेशन के तेजी से विकास ने एचडीआई पीसीबी को डिवाइस के आकार में वृद्धि के बिना प्रदर्शन की मांग करने वाले निर्माताओं के लिए एक महत्वपूर्ण विकल्प बना दिया है।
एचडीआई पीसीबी के उत्पादन में उन्नत निर्माण तकनीक शामिल है जिसमें सामग्री, प्रक्रियाओं और गुणवत्ता आश्वासन पर सटीक नियंत्रण की आवश्यकता होती है। एचडीआई पीसीबी विनिर्माण में प्रमुख चरणों में शामिल हैं:
सामग्री चयन: उच्च थर्मल स्थिरता और कम ढांकता हुआ नुकसान के साथ सब्सट्रेट आवेदन आवश्यकताओं के आधार पर चुना जाता है। सामान्य सामग्रियों में उच्च-टीजी एफआर 4, रोजर्स और पीटीएफई लैमिनेट्स शामिल हैं।
फाड़ना प्रक्रिया: सही आसंजन और विद्युत अलगाव सुनिश्चित करने के लिए उच्च दबाव और तापमान का उपयोग करके कई परतों को एक साथ टुकड़े टुकड़े कर दिया जाता है।
माइक्रोविया ड्रिलिंग: लेजर ड्रिलिंग का उपयोग आमतौर पर माइक्रोविया के लिए किया जाता है, जिससे व्यास को 0.10 मिमी तक छोटा कर दिया जाता है। इस कदम को मिसलिग्न्मेंट या क्षति से बचने के लिए अत्यधिक सटीकता की आवश्यकता होती है।
कॉपर चढ़ाना: तांबे को vias को भरने और प्रवाहकीय पथ बनाने के लिए इलेक्ट्रोप्लेट किया जाता है। वर्तमान वहन क्षमता का समर्थन करने के लिए मोटाई को ध्यान से नियंत्रित किया जाता है।
पैटर्निंग: उन्नत फोटोलिथोग्राफी सटीक और घने रूटिंग सुनिश्चित करते हुए, ठीक लाइन/स्पेस पैटर्न को परिभाषित करता है।
सरफेस फिनिशिंग: एनआईजी, ओएसपी, या एचएएसएल फिनिश को मिलान और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए लागू किया जाता है।
विद्युत परीक्षण: प्रत्येक बोर्ड डिजाइन विनिर्देशों के अनुपालन की गारंटी के लिए निरंतरता, प्रतिबाधा और शॉर्ट्स के लिए कठोर परीक्षण से गुजरता है।
इन प्रक्रियाओं का संयोजन यह सुनिश्चित करता है कि एचडीआई पीसीबी उच्च गति के संकेतों, उच्च घनत्व वाले घटकों और थर्मल स्थितियों की मांग करने के लिए मज़बूती से समर्थन कर सकते हैं।
Q1: HDI PCB से किन एप्लिकेशन को सबसे अधिक लाभ होता है?
A1: HDI PCBs उच्च-प्रदर्शन उपकरणों के लिए आदर्श हैं जहां अंतरिक्ष की कमी और संकेत अखंडता महत्वपूर्ण हैं। इसमें स्मार्टफोन, टैबलेट, पहनने योग्य इलेक्ट्रॉनिक्स, मेडिकल डिवाइस, एयरोस्पेस उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स और हाई-स्पीड नेटवर्किंग हार्डवेयर शामिल हैं। फाइन-पिच घटकों और जटिल इंटरकनेक्ट्स को संभालने की उनकी क्षमता उन्हें ऐसे परिदृश्यों में बेहतर बनाती है।
Q2: HDI पीसीबी विश्वसनीयता पारंपरिक पीसीबी की तुलना कैसे करती है?
A2: HDI PCB कम इंटरकनेक्ट पथ, कम सिग्नल लॉस, बेहतर थर्मल प्रदर्शन और उच्च-घनत्व वाली असेंबली में कम टांका लगाने वाले बिंदुओं के कारण बढ़ी हुई विश्वसनीयता प्रदान करते हैं। ये कारक विद्युत विफलता, संकेत गिरावट और थर्मल तनाव के जोखिम को कम करते हैं, जिससे एचडीआई पीसीबी मिशन-महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त हो जाते हैं जहां पारंपरिक पीसीबी विफल हो सकते हैं।
परफैनवे, एचडीआई पीसीबी विनिर्माण उद्योग-अग्रणी मानकों और सख्त गुणवत्ता नियंत्रण के साथ संरेखित है। फैनवे उच्च घनत्व, बहु-परत पीसीबी में माहिर है जो प्रोटोटाइप और द्रव्यमान उत्पादन दोनों के लिए प्रदर्शन, स्थायित्व और स्केलेबिलिटी को जोड़ती है। फैनवे एचडीआई पीसीबी के प्रमुख विभेदकों में शामिल हैं:
अनुकूलन: प्रोजेक्ट-विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुरूप परत गणना, सब्सट्रेट सामग्री और लाइन/अंतरिक्ष विनिर्देश।
उन्नत निर्माण क्षमताएं: लेजर-ड्रिल्ड माइक्रोवियास, फाइन लाइन पैटर्निंग, और नियंत्रित प्रतिबाधा विकल्प।
रैपिड टर्नअराउंड: सुव्यवस्थित उत्पादन प्रक्रियाएं बाजार-महत्वपूर्ण परियोजनाओं के लिए तेजी से प्रोटोटाइप और समय पर वितरण की अनुमति देती हैं।
गुणवत्ता आश्वासन: प्रत्येक बोर्ड शून्य दोष सुनिश्चित करने के लिए विद्युत परीक्षण, ऑप्टिकल निरीक्षण और कार्यात्मक सत्यापन से गुजरता है।
तकनीकी सहायता: फैनवे, विनिर्माण, प्रदर्शन और लागत दक्षता के लिए डिजाइनों को अनुकूलित करने के लिए व्यापक तकनीकी परामर्श प्रदान करता है।
उच्च प्रदर्शन वाले एचडीआई पीसीबी को अपने उत्पादों में एकीकृत करने के लिए देख रहे व्यवसायों के लिए, फैनवे विश्वसनीय समाधान प्रदान करता है जो प्रोटोटाइप से पूर्ण-पैमाने पर निर्माण तक उत्कृष्टता बनाए रखता है।
हमसे संपर्क करेंआज कस्टमाइज्ड एचडीआई पीसीबी सॉल्यूशंस का पता लगाने और अपने उत्पाद डिजाइनों को अगले स्तर तक ऊंचा करें।
