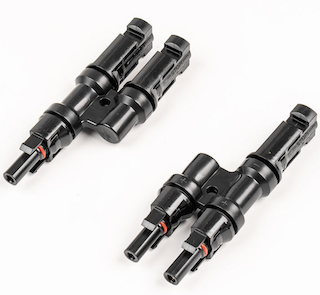

2 से 1 सोलर पैनल टी ब्रांच कनेक्टर समानांतर एडाप्टर

डीएसोला का यह गुणवत्ता वाला 2 से 1 सोलर पैनल टी ब्रांच कनेक्टर पैरेलल एडॉप्टर डीसी बिजली वितरण को अनुकूलित करने के लिए एक सटीक-इंजीनियर्ड उपकरण है। यह 2 से 1 सोलर पैनल टी ब्रांच कनेक्टर उच्च-वोल्टेज स्थिरता के लिए डिज़ाइन किया गया है, जो इंस्टॉलरों को दो अलग-अलग मॉड्यूल या स्ट्रिंग को आसानी से लिंक करने की अनुमति देता है। एक कॉम्पैक्ट, टूल-मुक्त डिज़ाइन पर ध्यान केंद्रित करके, हम यह सुनिश्चित करते हैं कि आपका सिस्टम विस्तार या प्रारंभिक सेटअप आधुनिक फोटोवोल्टिक इंस्टॉलेशन की कठोर मांगों को पूरा करते हुए सुरक्षित और मौसमरोधी बना रहे।

उत्पाद विशेषताएँ

● टूल-मुक्त त्वरित कनेक्शन
एकीकृत स्नैप-लॉक तंत्र तेजी से क्लिक-टू-लॉक असेंबली की अनुमति देता है। सौर पैनल सरणियों के लिए यह 2 से 1 एमसी4 टी शाखा कनेक्टर विशेष उपकरणों की आवश्यकता को समाप्त करता है, जिससे तेजी से ऑन-साइट इंस्टॉलेशन और आसान रखरखाव समायोजन की सुविधा मिलती है।

● हेवी-ड्यूटी वेदरप्रूफ सुरक्षा
IP67 वॉटरप्रूफ रेटिंग के साथ इंजीनियर किए गए, कनेक्टर नमी और धूल को रोकने के लिए उच्च गुणवत्ता वाली सीलिंग रिंग का उपयोग करते हैं। यह भारी बारिश, बर्फ और उच्च आर्द्रता वाले वातावरण सहित अत्यधिक बाहरी परिस्थितियों में लगातार प्रदर्शन सुनिश्चित करता है।

● न्यूनतम बिजली हानि
आंतरिक संपर्क उच्च-चालकता वाले टिनयुक्त तांबे से बने होते हैं, जो कम-प्रतिरोध बंधन सुनिश्चित करते हैं। यह आपके मॉड्यूल से इन्वर्टर तक करंट ट्रांसफर को अधिकतम करता है, जिससे सर्किट के भीतर गर्मी के निर्माण और ऊर्जा की बर्बादी को रोका जा सकता है।

● मजबूत थर्मल लचीलापन
प्रबलित पीपीओ सामग्री से निर्मित, 2 से 1 सौर पैनल टी शाखा कनेक्टर समानांतर एडाप्टर एक विस्तृत तापमान सीमा में अपनी संरचनात्मक अखंडता बनाए रखता है। यह यूवी विकिरण और उम्र बढ़ने के प्रति अत्यधिक प्रतिरोधी है, जो एक सेवा जीवन सुनिश्चित करता है जो आपके सौर पैनलों की लंबी उम्र से मेल खाता है।

● जगह बचाने वाला कॉम्पैक्ट डिज़ाइन
पतली टी-शाखा प्रोफ़ाइल तंग जगहों में उपयोग के लिए आदर्श है, जैसे जंक्शन बॉक्स या भीड़-भाड़ वाली छत पर माउंटिंग रेल। यह सिस्टम लेआउट में अनावश्यक भार जोड़े बिना व्यवस्थित केबल प्रबंधन की अनुमति देता है।

आवेदन

बड़े पैमाने पर सरणी अनुकूलन
इनवर्टर के लिए मुख्य फ़ीड को सुव्यवस्थित करने और समग्र बिजली संग्रह दक्षता में सुधार करने के लिए जमीन पर लगे सौर फार्मों के भीतर मॉड्यूल जोड़े को समूहीकृत करने के लिए उपयोग किया जाता है।

पीवी स्ट्रिंग कंबाइनर सिस्टम
कंबाइनर बॉक्स के भीतर कई स्ट्रिंग्स को मर्ज करने के लिए आवश्यक है, जिससे कई श्रृंखला से जुड़े पैनल समूहों को एक ही डीसी वितरण लाइन में फीड करने की अनुमति मिलती है।

सिस्टम एक्सटेंशन और अपग्रेड
मौजूदा सरणियों के विस्तार के लिए एक आदर्श समाधान। यह वर्तमान वायरिंग बुनियादी ढांचे के कुल ओवरहाल की आवश्यकता के बिना नए पैनलों को जोड़ने की अनुमति देता है।

पोर्टेबल और आपातकालीन सेटअप
दूरदराज के क्षेत्रों या आपातकालीन प्रतिक्रिया घटनाओं में जहां समय महत्वपूर्ण है, अस्थायी सौर प्रतिष्ठानों के लिए एक विश्वसनीय, तेजी से तैनाती कनेक्शन विधि प्रदान करता है।

टी-ब्रांच कनेक्टर का उपयोग क्यों करें?

2 से 1 सोलर पैनल टी ब्रांच कनेक्टर पैरेलल एडॉप्टर का उपयोग करने का प्राथमिक कारण वोल्टेज को सुसंगत रखते हुए आपके सौर सरणी की कुल धारा को बढ़ाना है। पैनलों को समानांतर में जोड़कर, आप विशिष्ट बैटरी नियंत्रकों या इनवर्टर की उच्च-वर्तमान चार्जिंग आवश्यकताओं को पूरा कर सकते हैं। इसके अलावा, टी-शाखा कनेक्टर विस्तार केबलिंग और आवश्यक व्यक्तिगत कनेक्टर की मात्रा को काफी कम कर देते हैं, जो संभावित विफलता बिंदुओं को कम करता है और कुल बैलेंस-ऑफ-सिस्टम (बीओएस) लागत को कम करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या मैं इनका उपयोग विभिन्न आकार के सौर पैनलों को जोड़ने के लिए कर सकता हूँ?
उत्तर: इन कनेक्टरों का उपयोग केवल समान वोल्टेज रेटिंग वाले पैनलों के लिए करने की अत्यधिक अनुशंसा की जाती है। बेमेल वोल्टेज वाले पैनलों को समानांतर में जोड़ने से बिजली को लो-वोल्टेज मॉड्यूल में वापस भेजा जा सकता है, जिससे ऊर्जा हानि और संभावित क्षति हो सकती है।

प्रश्न: क्या ये मानक 1000V और 1500V सिस्टम के साथ संगत हैं?
उत्तर: हां, हमारे टी-ब्रांच एडेप्टर आधुनिक उच्च-वोल्टेज डीसी वातावरण में सुरक्षित रूप से संचालित करने के लिए डिज़ाइन किए गए हैं, जो आवासीय और उपयोगिता-स्केल वोल्टेज दोनों के लिए आवश्यक हेवी-ड्यूटी इन्सुलेशन प्रदान करते हैं।

प्रश्न: क्या मुझे उन्हें डिस्कनेक्ट करने के लिए एक विशेष उपकरण की आवश्यकता है?
उ: जबकि वे आकस्मिक वियोग को रोकने के लिए हाथ से सुरक्षित रूप से लॉक करते हैं, हम रखरखाव के दौरान सुरक्षित और आसान रिलीज के लिए लॉकिंग टैब को दबाने के लिए एक मानक सौर स्पैनर उपकरण का उपयोग करने की सलाह देते हैं।

उत्पाद पैरामीटर

सौर टी शाखा कनेक्टर प्रणाली
तकनीकी डाटा
कनेक्टर प्रणाली				एमसी4 कनेक्टिंग		इन्सुलेशन सामग्री		पीपीओ
वर्तमान मूल्यांकित				50A द्वारा प्रमाणित		लॉकिंग सिस्टम प्लग कनेक्टर		स्नैप-इन (केवल/केवल MC4)
रेटेड वोल्टेज				1500V डीसी (आईईसी) 600V डीसी (यूएल)		ज्वाला वर्ग		UL94-HB/UL94-V0
परिवेश तापमान रेंज				-40°C...+90°C (आईईसी) -40°C...+40°C (UL)		सुरक्षा वर्ग		द्वितीय
सुरक्षा की डिग्री, संभोग				आईपी67		संपर्क तंत्र		एमसी मल्टीलैम
प्लग कनेक्टर्स का संपर्क प्रतिरोध				0,5mΩ		समाप्ति का प्रकार क्रिम्पेन		crimping
संपर्क सामग्री				तांबा, टिन चढ़ाया हुआ		केबल का आकार		2.5mm2, 4mm2, 6mm2
सम्मिलन बल / ड्रा बल के साथ				<50N/>50N		गारंटी		25 वर्ष
