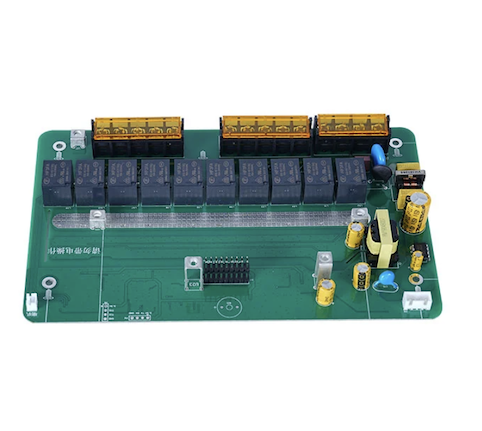

इलेक्ट्रॉनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली

चीन आपूर्तिकर्ता फैनवे की इलेक्ट्रॉनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली सेवा IoT उपकरणों, ऑटोमोटिव नियंत्रण मॉड्यूल, मेडिकल डायग्नोस्टिक टूल और एयरोस्पेस परीक्षण प्रणालियों में अनुसंधान एवं विकास परियोजनाओं के लिए बनाई गई है। जबकि सामान्य क्विक-टर्न पीसीबी सेवाओं में 3 से 7 दिन लगते हैं, हमारी 24 घंटे की डिलीवरी पुनरावृत्ति चक्र को महत्वपूर्ण रूप से संकुचित कर देती है। असेंबली शुरू होने से पहले, हमारी इंजीनियरिंग टीम आपकी Gerber फ़ाइलों, BOM पर DFM विश्लेषण करती है, और पैड डिज़ाइन समस्याओं, घटक रिक्ति संघर्ष, या अन्य विनिर्माण क्षमता समस्याओं को जल्दी पकड़ने के लिए फ़ाइलों को चुनती है और रखती है। न्यूनतम ऑर्डर मात्रा (1 टुकड़े से शुरू) के बिना, आर एंड डी टीमें प्रोटोटाइप चरण के दौरान अतिरिक्त इन्वेंट्री लागत से बच सकती हैं।

पीसीबी प्रोटोटाइप असेंबली किसके लिए है?

पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली सेवा परीक्षण योग्य नमूने तैयार करने के लिए मुद्रित सर्किट बोर्ड पर कम मात्रा में इलेक्ट्रॉनिक घटकों को स्थापित करने की प्रक्रिया है। इसका मूल उद्देश्य सत्यापन है, उत्पादन नहीं:

डिज़ाइन सत्यापन: पुष्टि करता है कि आपका सर्किट डिज़ाइन भौतिक दुनिया में काम करता है। सिमुलेशन सभी वास्तविक दुनिया के चर को कवर नहीं कर सकता है - सिग्नल अखंडता, बिजली वितरण और थर्मल व्यवहार केवल भौतिक परीक्षण के माध्यम से दिखाई देते हैं।

पुनरावृत्तीय सुधार: प्रोटोटाइप चरण में डिज़ाइन की खामियों को पकड़ने और ठीक करने में बड़े पैमाने पर उत्पादित बैच को दोबारा बनाने में लगने वाली लागत का एक अंश खर्च होता है। एक प्रोटोटाइप पुनरावृत्ति बड़े पैमाने पर पुनः कार्य की लागत से दस गुना बचा सकती है।

फ़र्मवेयर विकास: सॉफ़्टवेयर इंजीनियरों को एम्बेडेड कोड लिखने और परीक्षण करने के लिए एक वास्तविक हार्डवेयर प्लेटफ़ॉर्म प्रदान करता है। भौतिक हार्डवेयर के बिना फर्मवेयर विकसित करना वैक्यूम में डिबगिंग की तरह है - तार्किक शुद्धता हार्डवेयर संगतता की गारंटी नहीं देती है।

प्रोटोटाइप असेंबली वह महत्वपूर्ण कदम है जो किसी उत्पाद को अवधारणा से वास्तविकता की ओर ले जाता है, और फैनवे की इलेक्ट्रॉनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली सेवा इस चरण के लिए पेशेवर सहायता प्रदान करती है।

आवश्यक स्टार्ट-अप फ़ाइलें

पूर्ण और सटीक फ़ाइलें सुचारू परियोजना प्रारंभ की नींव हैं। आपको आमतौर पर निम्नलिखित कोर फ़ाइलों की आवश्यकता होती है:

1. गेरबर फाइलें नंगे पीसीबी के निर्माण के लिए उपयोग की जाती हैं, जिसमें सभी तांबे की परतें, ड्रिल डेटा, सोल्डर मास्क और सिल्कस्क्रीन शामिल हैं। अधूरे प्रारूप या खराब नामित परतें उत्पादन में देरी के सबसे आम कारणों में से हैं।

2. सामग्री का बिल (बीओएम) असेंबल किए जाने वाले प्रत्येक घटक को सूचीबद्ध करता है, जिसमें निर्माता भाग संख्या (एमपीएन), संदर्भ डिज़ाइनर, मात्रा और विवरण शामिल है। अस्पष्ट विवरण (उदाहरण के लिए, "100nF कैपेसिटर") खरीद त्रुटियों या विभिन्न वोल्टेज रेटिंग में देरी का कारण बन सकता है और उच्च गति सर्किट में ढांकता हुआ सामग्री बहुत अलग तरीके से व्यवहार करती है।

3. समन्वय फ़ाइल (सीपीएल / पिक एंड प्लेस फ़ाइल) एसएमटी प्लेसमेंट मशीन का मार्गदर्शन करते हुए प्रत्येक घटक के लिए सटीक एक्स/वाई निर्देशांक, रोटेशन कोण और माउंटिंग पक्ष प्रदान करती है। समन्वय त्रुटियां सीधे तौर पर गलत संरेखण या ध्रुवता संबंधी गलतियों का कारण बनती हैं।

4. पेशेवर टिप, ऑर्डर देने से पहले एक डीएफएम समीक्षा पैड डिज़ाइन समस्याओं, घटक रिक्ति समस्याओं और अन्य विनिर्माण क्षमता संबंधी चिंताओं को उजागर कर सकती है, इससे पहले कि वे उत्पादन बंद कर दें। फैनवे की इंजीनियरिंग टीम उत्पादन शुरू होने से पहले प्रत्येक इलेक्ट्रॉनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली ऑर्डर के लिए डीएफएम समीक्षा प्रदान करती है।

पूर्ण प्रोटोटाइप असेंबली प्रक्रिया

फैनवे की प्रोटोटाइप असेंबली सेवा सामग्री से लेकर तैयार बोर्ड तक पूरी श्रृंखला को कवर करती है:

घटक सोर्सिंग:हमारी खरीद टीम प्रतिस्पर्धी कीमतों पर घटकों को सुरक्षित करने के लिए एक स्थिर आपूर्ति श्रृंखला का लाभ उठाती है, यहां तक ​​कि छोटी प्रोटोटाइप मात्रा के लिए भी। ग्राहकों को कई वितरकों के साथ समन्वय करने की कोई आवश्यकता नहीं है।

इंजीनियरिंग समीक्षा:प्रोजेक्ट इंजीनियर गेरबर, बीओएम की जांच करते हैं और उत्पादन शुरू होने से पहले विनिर्माण क्षमता के लिए फाइलों का समन्वय करते हैं, जिससे अधिकांश संभावित मुद्दों को शुरुआती चरण में ही रोक दिया जाता है।

प्रोटोटाइप पीसीबी असेंबली:मल्टी-लेयर, हाई-फ़्रीक्वेंसी, एचडीआई, कठोर, कठोर-फ्लेक्स और फ्लेक्स पीसीबी सहित कई बोर्ड प्रकारों का समर्थन करता है। प्लेसमेंट क्षमता में 01005 अल्ट्रा-छोटे घटक और 0.2 मिमी-पिच बीजीए शामिल हैं, अधिकतम बोर्ड आकार 510 मिमी × 460 मिमी है।

परीक्षण और सत्यापन:प्रत्येक प्रोटोटाइप बोर्ड एक कठोर निरीक्षण व्यवस्था से गुजरता है जिसमें मैनुअल क्यूसी, एसपीआई सोल्डर पेस्ट निरीक्षण, एओआई ऑप्टिकल निरीक्षण, एक्स-रे निरीक्षण, इन-सर्किट परीक्षण, कार्यात्मक परीक्षण और बर्न-इन परीक्षण शामिल है। प्रोटोटाइप चरण में गहन परीक्षण पायलट रन और बड़े पैमाने पर उत्पादन के लिए सुचारु परिवर्तन सुनिश्चित करता है।

अनुप्रयोग क्षेत्र

फैनवे की इलेक्ट्रॉनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली सेवा निम्नलिखित क्षेत्रों में व्यापक रूप से उपयोग की जाती है:

IoT डिवाइस और पहनने योग्य वस्तुएं

छोटे रूप कारक, उच्च घनत्व और कम बिजली की खपत प्रोटोटाइप के दौरान सटीक प्लेसमेंट और तेजी से पुनरावृत्ति की मांग करती है।

ऑटोमोटिव नियंत्रण मॉड्यूल

वाहन इलेक्ट्रॉनिक्स को उच्च विश्वसनीयता और पर्यावरणीय लचीलेपन की आवश्यकता होती है; प्रोटोटाइप चरण में कार्यात्मक सत्यापन और विश्वसनीयता परीक्षण अपरिहार्य हैं।

चिकित्सा निदान उपकरण

चिकित्सा उपकरणों में सख्त विनियामक अनुमोदन शामिल है; प्रोटोटाइप चरण में संपूर्ण सत्यापन बाद के प्रमाणीकरण के लिए एक शर्त है।

एयरोस्पेस परीक्षण प्रणाली

उच्च-विश्वसनीयता आवश्यकताओं का मतलब है कि प्रत्येक डिज़ाइन परिवर्तन को भौतिक रूप से सत्यापित किया जाना चाहिए; तीव्र प्रोटोटाइप क्षमता सीधे परियोजना की समयसीमा को प्रभावित करती है।

फैनवे का विकल्प क्यों चुनें?

24 घंटे डिलीवरी

जबकि मानक क्विक-टर्न चक्र 3-7 दिन के होते हैं, फैनवे प्रोटोटाइप पीसीबी असेंबली को 24 घंटे तक संपीड़ित करता है। आर एंड डी टीमों के लिए, प्रत्येक छोटे पुनरावृत्ति चक्र का मतलब एक ही समय सीमा के भीतर अधिक डिज़ाइन सत्यापन दौर होता है।

एक बंद सेवा

हम घटक सोर्सिंग, डीएफएम समीक्षा, पीसीबी फैब्रिकेशन, एसएमटी प्लेसमेंट, थ्रू-होल सोल्डरिंग से लेकर अंतिम परीक्षण तक - सभी एक ही छत के नीचे सेवा प्रदान करते हैं। ग्राहक अलग-अलग पीसीबी आपूर्तिकर्ताओं, घटक वितरकों और असेंबली हाउसों के समन्वय के ओवरहेड से बचते हैं।

प्रमाणित गुणवत्ता प्रणालियाँ

हमारी सुविधा के पास UL, RoHS, SGS और REACH मानकों के अनुरूप उत्पादों के साथ ISO9001, ISO13485, IATF16949 और ISO14001 प्रमाणन हैं। प्रोटोटाइप चरण में गुणवत्ता मानक वॉल्यूम उत्पादन के अनुरूप होते हैं, प्रक्रिया अंतर के कारण होने वाली सत्यापन विफलताओं से बचते हैं।

न्यूनतम ऑर्डर न्यूनतम

हम न्यूनतम मात्रा की आवश्यकता के बिना 1 टुकड़े से शुरू होने वाले ऑर्डर का समर्थन करते हैं, जिससे अनुसंधान एवं विकास चरण की जरूरतों के लिए अतिरिक्त इन्वेंट्री लागत समाप्त हो जाती है।

इंजीनियरिंग समर्थन अग्रिम

डीएफएम विश्लेषण ऑर्डर की पुष्टि से पहले किया जाता है, डिज़ाइन समस्याओं की शीघ्र पहचान और समाधान किया जाता है। यह असेंबली के दौरान समस्याओं पर प्रतिक्रिया करने के बजाय उत्पादन जोखिम को आगे बढ़ाता है।

प्रश्नोत्तर

प्रश्न: प्रोटोटाइप पीसीबी असेंबली में आमतौर पर कितना समय लगता है?
उत्तर: फैनवे 24 घंटे की तीव्र प्रोटोटाइपिंग प्रदान करता है। सामान्य परिस्थितियों में, फ़ाइल की पुष्टि से लेकर तैयार बोर्ड की डिलीवरी तक का काम 24 घंटों के भीतर पूरा किया जा सकता है, जो बोर्ड परत की संख्या, घटक जटिलता और बीओएम की तैयारी पर निर्भर करता है।

प्रश्न: प्रोटोटाइप प्रोजेक्ट शुरू करने के लिए किन फाइलों की आवश्यकता होती है?
ए: आपको गेरबर फ़ाइलें (पीसीबी निर्माण के लिए), एक बीओएम (निर्माता भाग संख्या, संदर्भ डिज़ाइनर और मात्रा के साथ), और एक समन्वय फ़ाइल (एसएमटी प्लेसमेंट के लिए) की आवश्यकता है। प्रस्तुत करने से पहले एक डीएफएम स्व-जांच की सिफारिश की जाती है, या आप हमारी इंजीनियरिंग टीम को विनिर्माण क्षमता की समीक्षा करने दे सकते हैं।

प्रश्न: प्रोटोटाइप असेंबली के लिए आप किस प्रकार के पीसीबी का समर्थन करते हैं?
ए: हम मल्टी-लेयर, हाई-फ़्रीक्वेंसी, एचडीआई, कठोर, कठोर-फ्लेक्स और फ्लेक्स पीसीबी का समर्थन करते हैं।

प्रश्न: क्या फैनवे प्रोटोटाइप के लिए घटक खरीद सेवाएं प्रदान करता है?
उत्तर: हाँ. हमारी खरीद टीम के पास प्रतिस्पर्धी कीमतों पर छोटी प्रोटोटाइप मात्रा के लिए घटकों के स्रोत के लिए व्यापक बाजार संसाधन हैं।

प्रश्न: प्रोटोटाइप चरण में कौन सा परीक्षण शामिल है?
ए: परीक्षण में एओआई ऑप्टिकल निरीक्षण, एक्स-रे निरीक्षण, इन-सर्किट परीक्षण, कार्यात्मक परीक्षण और बर्न-इन परीक्षण शामिल हैं। विशिष्ट परीक्षण योजना को परियोजना आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।

क्या आपको अपने प्रोजेक्ट के लिए प्रोटोटाइप असेंबली शुरू करने की आवश्यकता है? अपनी Gerber फ़ाइलें, BOM और समन्वय फ़ाइलें हमारी इंजीनियरिंग टीम को भेजें। हम 24 घंटे के भीतर डीएफएम समीक्षा और उद्धरण प्रदान करेंगे।
