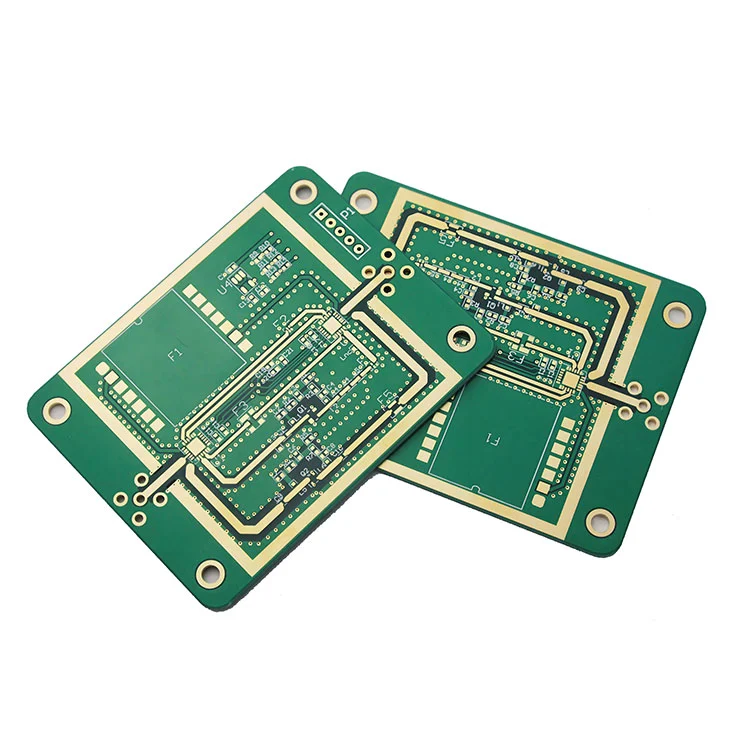

उच्च आवृत्ति पीसीबीगीगाहर्ट्ज रेंज में संचालित होने वाले आधुनिक आरएफ, माइक्रोवेव और हाई-स्पीड डिजिटल सिस्टम के लिए प्रौद्योगिकी आवश्यक है। जैसे-जैसे आवृत्तियाँ बढ़ती हैं, सिग्नल हानि, प्रतिबाधा बेमेल और विद्युत चुम्बकीय हस्तक्षेप महत्वपूर्ण डिज़ाइन चुनौतियाँ बन जाते हैं। यह व्यापक मार्गदर्शिका बताती है कि कैसे उच्च आवृत्ति पीसीबी सिग्नल अखंडता में सुधार करता है, सामग्री, डिजाइन रणनीतियों, विनिर्माण प्रक्रियाओं, लागत कारकों और सामान्य इंजीनियरिंग समस्या बिंदुओं के व्यावहारिक समाधानों का पता लगाता है। चाहे आप 5G मॉड्यूल, ऑटोमोटिव रडार, सैटेलाइट सिस्टम, या हाई-स्पीड संचार उपकरण विकसित कर रहे हों, यह लेख आपको स्थिर और विश्वसनीय प्रदर्शन प्राप्त करने में मदद करने के लिए स्पष्ट तकनीकी अंतर्दृष्टि प्रदान करता है।
एक उच्च आवृत्ति पीसीबी को आमतौर पर 500 मेगाहर्ट्ज से ऊपर और अक्सर मल्टी-गीगाहर्ट्ज रेंज में विस्तारित आवृत्तियों पर विश्वसनीय रूप से संचालित करने के लिए इंजीनियर किया जाता है। इन स्तरों पर, ढांकता हुआ गुणों, तांबे की खुरदरापन और ट्रेस ज्यामिति में छोटे बदलाव भी सर्किट व्यवहार को महत्वपूर्ण रूप से प्रभावित कर सकते हैं।
पारंपरिक बोर्डों के विपरीत, उच्च आवृत्ति पीसीबी डिज़ाइनों को अनुमानित सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए कम हानि वाली सामग्री, कसकर नियंत्रित प्रतिबाधा और सटीक विनिर्माण सहनशीलता की आवश्यकता होती है।
जैसे-जैसे आवृत्ति बढ़ती है:
उच्च आवृत्ति पीसीबी तकनीक उन्नत सामग्रियों को अनुकूलित डिजाइन पद्धतियों के साथ जोड़कर इन चुनौतियों का समाधान करती है।
| सामग्री | ढांकता हुआ स्थिरांक (डीके) | हानि स्पर्शरेखा (डीएफ) | आवेदन |
|---|---|---|---|
| संशोधित FR-4 | 4.2-4.5 | 0.015–0.02 | कम GHz डिज़ाइन |
| रोजर्स लैमिनेट | 2.2-3.5 | 0.0009–0.003 | आरएफ एवं माइक्रोवेव |
| PTFE आधारित | 2.0-2.5 | अल्ट्रा कम | सैटेलाइट और रडार |
| हाइड्रोकार्बन सिरेमिक | 3.0–3.5 | कम | ऑटोमोटिव 77GHz रडार |
शेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेड जैसे निर्माता उत्पादन से पहले ढांकता हुआ स्थिरता और स्थिरता को सावधानीपूर्वक सत्यापित करते हैं।
प्रभावी स्टैक-अप डिज़ाइन परिरक्षण और सिग्नल अखंडता में सुधार करता है।
| परत | समारोह |
|---|---|
| शीर्ष | आरएफ सिग्नल रूटिंग |
| भीतरी 1 | ग्राउंड प्लेन |
| भीतरी 2 | पावर प्लेन |
| तल | परिरक्षण/माध्यमिक संकेत |
उचित ग्राउंड रेफरेंसिंग ईएमआई को कम करती है और प्रतिबाधा स्थिरता में सुधार करती है।
उच्च आवृत्ति पीसीबी विनिर्माण के लिए आवश्यक है:
शेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेड सभी बैचों में स्थिर विद्युत प्रदर्शन सुनिश्चित करने के लिए सख्त प्रक्रिया नियंत्रण लागू करती है।
लागत चालकों में सामग्री का चयन, परत गणना, प्रतिबाधा सहनशीलता और परीक्षण जटिलता शामिल हैं। मानक कोर के साथ आरएफ सामग्रियों को मिलाकर हाइब्रिड स्टैक-अप डिज़ाइन लागत और प्रदर्शन को संतुलित कर सकते हैं।
मूल्यांकन करना:
शेन्ज़ेन फैनवे टेक्नोलॉजी कं, लिमिटेड व्यापक उच्च आवृत्ति पीसीबी विनिर्माण समाधान प्रदान करता है, जिसमें बहु-सामग्री हाइब्रिड बोर्ड, सटीक प्रतिबाधा नियंत्रण, रैपिड प्रोटोटाइप और सख्त परीक्षण प्रक्रियाएं शामिल हैं। उनकी इंजीनियरिंग टीम डिज़ाइन समीक्षा से लेकर बड़े पैमाने पर उत्पादन तक ग्राहकों का समर्थन करती है, जिससे गीगाहर्ट्ज़ अनुप्रयोगों में लगातार प्रदर्शन सुनिश्चित होता है।
Q1: मुझे किस आवृत्ति पर उच्च आवृत्ति पीसीबी सामग्री पर विचार करना चाहिए?
आम तौर पर 500 मेगाहर्ट्ज से ऊपर, खासकर जब मल्टी-गीगाहर्ट्ज रेंज में काम कर रहा हो।
Q2: क्या मानक FR-4 आरएफ अनुप्रयोगों को संभाल सकता है?
केवल सीमित निम्न-आवृत्ति डिज़ाइन; बेहतर स्थिरता के लिए समर्पित आरएफ सामग्री को प्राथमिकता दी जाती है।
Q3: सबसे महत्वपूर्ण पैरामीटर क्या है?
हानि स्पर्शरेखा (डीएफ) सिग्नल क्षीणन को महत्वपूर्ण रूप से प्रभावित करती है।
Q4: मैं सिग्नल परावर्तन को कैसे कम करूँ?
सटीक प्रतिबाधा नियंत्रण और उचित स्टैक-अप डिज़ाइन सुनिश्चित करें।
Q5: मैं अपना प्रोजेक्ट कैसे शुरू कर सकता हूं?
निर्माण से पहले डिज़ाइन फ़ाइलों की समीक्षा करने के लिए किसी अनुभवी निर्माता से परामर्श लें।
उच्च आवृत्ति पीसीबी सिग्नल अखंडता को बनाए रखने, हानि को कम करने और उन्नत गीगाहर्ट्ज सिस्टम में स्थिर प्रदर्शन सुनिश्चित करने में निर्णायक भूमिका निभाता है। सामग्री के चयन से लेकर सटीक निर्माण तक, हर विवरण मायने रखता है।
यदि आप विश्वसनीय, उच्च प्रदर्शन वाली उच्च आवृत्ति पीसीबी विनिर्माण सहायता की तलाश कर रहे हैं,शेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडविशेषज्ञ मार्गदर्शन और उत्पादन उत्कृष्टता प्रदान करने के लिए तैयार है।
क्या कोई नया आरएफ या हाई-स्पीड प्रोजेक्ट विकास में है?संपर्कआज हम आपकी तकनीकी आवश्यकताओं पर चर्चा करने और आपकी उच्च आवृत्ति पीसीबी आवश्यकताओं के लिए एक अनुरूप समाधान प्राप्त करने के लिए हैं।
