आज के प्रतिस्पर्धी इलेक्ट्रॉनिक्स विनिर्माण परिदृश्य में, सही मुद्रित सर्किट बोर्ड सामग्री का चयन उत्पाद की विश्वसनीयता, लागत दक्षता और उत्पादन मापनीयता को महत्वपूर्ण रूप से प्रभावित कर सकता है। जबकि FR-4 चर्चाओं पर हावी है,सीईएम-1 पीसीबीकई एकल-परत अनुप्रयोगों के लिए यह एक व्यावहारिक और अत्यधिक लागत प्रभावी समाधान बना हुआ है। बजट की कमी के साथ प्रदर्शन को संतुलित करने वाले इंजीनियरों और खरीद प्रबंधकों के लिए, यह समझना कि सीईएम-1 को कब और क्यों चुनना है, अनावश्यक खर्च और उत्पादन में देरी को खत्म कर सकता है। यह व्यापक मार्गदर्शिका सीईएम-1 पीसीबी की संरचना, गुणों, अनुप्रयोगों, लाभों, सीमाओं और सोर्सिंग संबंधी विचारों की पड़ताल करती है, जिससे आपको आश्वस्त और सूचित निर्णय लेने में मदद मिलती है।

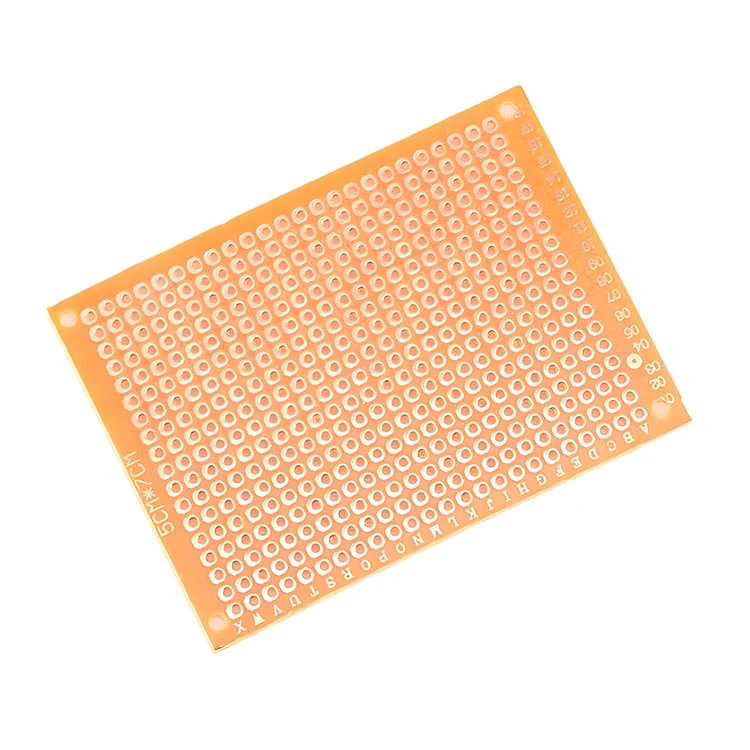

सीईएम-1 पीसीबी (कम्पोजिट एपॉक्सी मटेरियल 1) एक ज्वाला-मंदक मिश्रित आधार सामग्री है जिसका उपयोग मुख्य रूप से सिंगल-लेयर मुद्रित सर्किट बोर्डों के लिए किया जाता है। यह एक बुने हुए कांच के कपड़े की सतह परत से बना है जो एपॉक्सी राल के साथ लगाए गए कागज-आधारित कोर के साथ संयुक्त है। यह संकर संरचना यांत्रिक शक्ति और लागत दक्षता के बीच संतुलन प्रदान करती है।
FR-4 के विपरीत, जो पूरे फाइबरग्लास सुदृढीकरण का उपयोग करता है, CEM-1 में सतह पर एकल फाइबरग्लास परत होती है, जो इसे उन अनुप्रयोगों के लिए आदर्श बनाती है जिन्हें बहुपरत निर्माण या उच्च यांत्रिक तनाव प्रतिरोध की आवश्यकता नहीं होती है।
सीईएम-1 पीसीबी की आंतरिक संरचना इसकी प्रदर्शन विशेषताओं में महत्वपूर्ण भूमिका निभाती है।
इस स्तरित संरचना के कारण, CEM-1 पीसीबी पूर्ण फाइबरग्लास विकल्पों की तुलना में कम सामग्री लागत बनाए रखते हुए मानक उपभोक्ता इलेक्ट्रॉनिक्स के लिए यांत्रिक रूप से स्थिर है।
| संपत्ति | विशिष्ट मूल्य | प्रदर्शन प्रभाव |
|---|---|---|
| लौ कम करना | UL94 वी-0 | बेहतर अग्नि सुरक्षा |
| पारद्युतिक स्थिरांक | 4.5 – 5.2 | कम-आवृत्ति सर्किट के लिए उपयुक्त |
| थर्मल रेज़िज़टेंस | मध्यम | उच्च-शक्ति सर्किट के लिए आदर्श नहीं है |
| यांत्रिक शक्ति | मध्यम | मानक अनुप्रयोगों के लिए अच्छा है |
| परत समर्थन | केवल सिंगल-लेयर | सीमित डिज़ाइन जटिलता |
| विशेषता | सीईएम-1 पीसीबी | एफआर-4 पीसीबी |
|---|---|---|
| संरचना | मिश्रित कागज + कांच की सतह | पूर्ण फाइबरग्लास |
| परत समर्थन | एकल-परत | सिंगल से मल्टीलेयर |
| लागत | निचला | उच्च |
| यांत्रिक शक्ति | मध्यम | उच्च |
| गर्मी प्रतिरोध | मध्यम | उच्च |
यदि आपके उत्पाद को मल्टीलेयर रूटिंग, भारी घटकों या उच्च तापीय भार की आवश्यकता है, तो आमतौर पर FR-4 को प्राथमिकता दी जाती है। हालाँकि, सरल, लागत-संवेदनशील, सिंगल-लेयर डिज़ाइन के लिए, CEM-1 PCB उत्कृष्ट मूल्य प्रदान करता है।
सीईएम-1 पीसीबी का व्यापक रूप से उन अनुप्रयोगों में उपयोग किया जाता है जहां सादगी और लागत दक्षता महत्वपूर्ण हैं:
शेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेड में, सीईएम-1 पीसीबी को अक्सर उच्च मात्रा वाले उपभोक्ता इलेक्ट्रॉनिक्स विनिर्माण के लिए चुना जाता है जहां प्रदर्शन आवश्यकताएं मध्यम होती हैं लेकिन लागत नियंत्रण महत्वपूर्ण होता है।
CEM-1 सामग्रियां आम तौर पर पूर्ण फाइबरग्लास लैमिनेट्स की तुलना में अधिक किफायती होती हैं। बड़े पैमाने पर विनिर्माण के लिए, यह पर्याप्त बचत में तब्दील हो जाता है।
यह कम-आवृत्ति अनुप्रयोगों के लिए विश्वसनीय इन्सुलेशन गुण प्रदान करता है।
UL94 V-0 रेटिंग अग्नि सुरक्षा मानकों का अनुपालन सुनिश्चित करती है।
मोटे फाइबरग्लास बोर्ड की तुलना में CEM-1 को बड़े पैमाने पर उत्पादन में पंच करना और संसाधित करना आसान है।
इन सीमाओं को समझने से डिज़ाइन पर दोबारा काम करने और अप्रत्याशित उत्पाद विफलताओं से बचा जा सकता है।
निम्नलिखित चेकलिस्ट पर विचार करें:
यदि अधिकांश उत्तर "हाँ" हैं, तो CEM-1 PCB संभवतः सही विकल्प है।
शेन्ज़ेन फैनवे टेक्नोलॉजी कं, लिमिटेड सख्त गुणवत्ता नियंत्रण मानकों के साथ सटीक पीसीबी निर्माण में माहिर है:
एक अनुभवी निर्माता के साथ साझेदारी यह सुनिश्चित करती है कि लागत प्रभावी सीईएम-1 पीसीबी उत्पाद भी उच्च विश्वसनीयता और स्थिरता बनाए रखें।
नहीं, CEM-1 मुख्य रूप से सिंगल-लेयर अनुप्रयोगों के लिए डिज़ाइन किया गया है।
यह मध्यम गर्मी में पर्याप्त रूप से कार्य करता है लेकिन उच्च-शक्ति या उच्च तापमान वाले वातावरण के लिए अनुशंसित नहीं है।
हां, इसकी मिश्रित सामग्री संरचना के कारण यह आम तौर पर अधिक लागत प्रभावी है।
अधिकांश CEM-1 सामग्रियां UL94 V-0 ज्वाला मंदता आवश्यकताओं को पूरा करती हैं।
सीईएम-1 पीसीबी सिंगल-लेयर इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक व्यावहारिक और किफायती समाधान बना हुआ है। इसका संतुलित प्रदर्शन, ज्वाला प्रतिरोध और सामर्थ्य इसे उच्च मात्रा वाले उपभोक्ता इलेक्ट्रॉनिक्स विनिर्माण में विशेष रूप से मूल्यवान बनाते हैं। इसकी ताकत और सीमाओं को समझकर, व्यवसाय लागत को नियंत्रित करते हुए उत्पाद प्रदर्शन को अनुकूलित कर सकते हैं।
यदि आप अपने अगले प्रोजेक्ट के लिए CEM-1 PCB का मूल्यांकन कर रहे हैं,शेन्ज़ेन फैनवे टेक्नोलॉजी कंपनी लिमिटेडआपके उत्पादन लक्ष्यों का समर्थन करने के लिए विश्वसनीय विनिर्माण विशेषज्ञता, सख्त गुणवत्ता आश्वासन और प्रतिस्पर्धी मूल्य निर्धारण प्रदान करता है। आपके एप्लिकेशन के अनुरूप अनुकूलित समाधान और पेशेवर मार्गदर्शन के लिए,हमसे संपर्क करेंआज चर्चा करने के लिए कि हम आपके इलेक्ट्रॉनिक उत्पादों को कुशलतापूर्वक और आत्मविश्वास से बाजार में लाने में कैसे मदद कर सकते हैं।
