लचीले मुद्रित सर्किट बोर्ड (FPC PCB) आज के तेजी से विकसित इलेक्ट्रॉनिक्स उद्योग के केंद्र में हैं। जैसे -जैसे उपकरण छोटे, हल्के और अधिक शक्तिशाली होते जाते हैं,एफपीसी पीसीबीप्रदर्शन से समझौता किए बिना कॉम्पैक्ट डिजाइनों को प्राप्त करने के लिए प्रौद्योगिकी एक महत्वपूर्ण समाधान के रूप में उभरी है। सामग्री विनिर्देशों, प्रदर्शन मापदंडों और उन्नत विनिर्माण तकनीकों में गहराई से गोता लगाकर, हम आपको उनके फायदे की स्पष्ट समझ प्रदान करेंगे और आपको अपनी अगली परियोजना के लिए सूचित निर्णय लेने में मदद करेंगे।

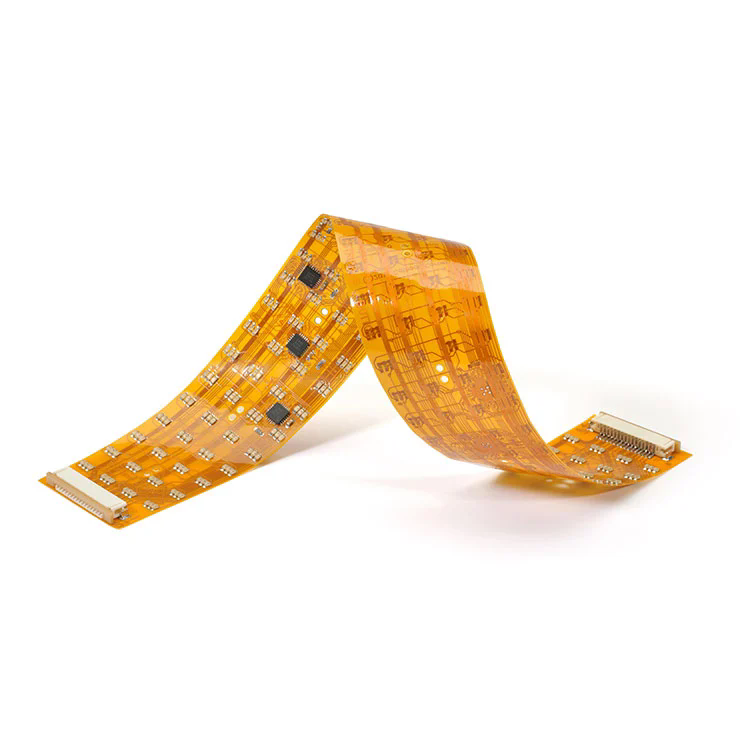

एक एफपीसी पीसीबी (लचीला मुद्रित सर्किट बोर्ड) एक अत्यधिक अनुकूलनीय इलेक्ट्रॉनिक इंटरकनेक्ट है जो पतली, लचीली सामग्री से बना है। पारंपरिक कठोर पीसीबी के विपरीत, एफपीसी मोड़, मोड़ और मोड़ कर सकते हैं, जिससे निर्माताओं को विद्युत प्रदर्शन पर समझौता किए बिना छोटे और अधिक हल्के उपकरणों को डिजाइन करने की अनुमति मिलती है।
संरचना में आमतौर पर शामिल हैं:
आधार सामग्री: लचीलेपन के लिए पॉलीमाइड (पीआई) या पॉलिएस्टर (पीईटी) फिल्म।
प्रवाहकीय परत: कुशल वर्तमान ट्रांसमिशन के लिए तांबा पन्नी।
चिपकने वाली परत: तांबे और सब्सट्रेट के बीच मजबूत संबंध सुनिश्चित करता है।
सुरक्षात्मक ओवरले: इन्सुलेशन और यांत्रिक सुरक्षा प्रदान करता है।
एक एफपीसी पीसीबी एक पारंपरिक पीसीबी की तरह कार्य करता है लेकिन यांत्रिक लचीलापन प्रदान करता है। जब एक उपकरण में एकीकृत किया जाता है, तो यह गतिशील या सीमित स्थानों पर विभिन्न इलेक्ट्रॉनिक घटकों को जोड़ सकता है। उदाहरण के लिए, स्मार्टफोन में, FPC PCBs स्थिर सिग्नल ट्रांसमिशन को बनाए रखते हुए काज तंत्र के माध्यम से मेनबोर्ड को डिस्प्ले से जोड़ते हैं।
फैनवे के एफपीसी पीसीबी को सटीक और विश्वसनीयता को ध्यान में रखते हुए इंजीनियर किया जाता है। नीचे मुख्य विनिर्देशों का अवलोकन किया गया है:
| पैरामीटर | विनिर्देश | विवरण |
|---|---|---|
| मूलभूत सामग्री | पॉलीमाइड / पालतू | स्थायित्व और उच्च लचीलापन सुनिश्चित करता है |
| तांबे की मोटाई | 1oz / 2oz | विभिन्न वर्तमान क्षमताओं को संभालता है |
| परत गणना | 1-6 परतें | जटिल सर्किट डिजाइन के लिए सरल समर्थन करता है |
| सतह खत्म | Enig / osp / hasl | तांबे की रक्षा करता है और सोल्डेबिलिटी में सुधार करता है |
| मिन। ट्रेस चौड़ाई | 0.05 मिमी | उच्च घनत्व सर्किट रूटिंग को सक्षम करता है |
| मिन। छेद का आकार | 0.1 मिमी | माइक्रो-वीआईए अनुप्रयोगों के लिए उपयुक्त |
| संचालन तापमान। | -40 ° C से +150 ° C | चरम वातावरण में मज़बूती से प्रदर्शन करता है |
| मुड़ी हुई बहिः प्रकोष्ठिका | 1 मिमी जितना कम है | गतिशील झुकने वाले परिदृश्यों के लिए बिल्कुल सही |
| प्रतिबाधा नियंत्रण | ± 10% सहिष्णुता | स्थिर संकेत अखंडता सुनिश्चित करता है |
ये पैरामीटर एफपीसी पीसीबी को लघु, लचीलापन और स्थायित्व की मांग करने वाले उद्योगों के लिए आदर्श बनाते हैं।
एफपीसी पीसीबी के अद्वितीय लाभों ने कई क्षेत्रों में व्यापक रूप से अपनाने का नेतृत्व किया है:
स्मार्टफोन और टैबलेट: डिस्प्ले, बैटरी और प्रोसेसर के बीच कॉम्पैक्ट इंटरकनेक्ट्स।
पहनने योग्य उपकरण: अल्ट्रा-पतली एफपीसी घड़ियों, फिटनेस ट्रैकर्स और वीआर हेडसेट के लिए सहज एकीकरण प्रदान करते हैं।
लैपटॉप और गेमिंग कंसोल: उच्च घनत्व वाले लचीले सर्किट तंग बाड़ों में सिग्नल विश्वसनीयता में सुधार करते हैं।
ADAS और INFOTAINMENT: लचीले पीसीबी सीमित डैशबोर्ड रिक्त स्थान के भीतर स्थिर कनेक्शन सुनिश्चित करते हैं।
एलईडी लाइटिंग सिस्टम: एन्हांस्ड हीट रेजिस्टेंस उच्च-प्रदर्शन ऑटोमोटिव लाइटिंग का समर्थन करता है।
बैटरी प्रबंधन: एफपीसी पीसीबी ईवीएस में कंपन और तापमान में उतार -चढ़ाव का सामना करते हैं।
डायग्नोस्टिक इमेजिंग डिवाइस: लचीले डिजाइन कॉम्पैक्ट मेडिकल स्कैनर का समर्थन करते हैं।
पहनने योग्य स्वास्थ्य मॉनिटर: हल्के और बायोकंपैटिबल सर्किट रोगी के अनुकूल डिजाइन को सक्षम करते हैं।
सर्जिकल टूल्स: उच्च-विश्वसनीयता एफपीसीएस पावर प्रिसिजन इंस्ट्रूमेंट्स इन न्यूनतम इनवेसिव सर्जरी।
रोबोटिक्स और स्वचालन: गतिशील झुकने की क्षमता रोबोटिक हथियारों में एकीकरण की अनुमति देती है।
एयरोस्पेस इंस्ट्रूमेंट्स: चरम-तापमान प्रतिरोध दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
5G और IoT समाधान: हाई-स्पीड सिग्नल ट्रांसमिशन अगली पीढ़ी के नेटवर्क का समर्थन करता है।
एफपीसी पीसीबी कई लाभ प्रदान करते हैं जो उन्हें उन्नत इलेक्ट्रॉनिक्स में अपरिहार्य बनाते हैं:
भारी वायरिंग हार्नेस को बदलकर, FPCs समग्र डिवाइस आकार और वजन को काफी कम कर देता है।
वे प्रदर्शन खोए बिना मोड़ते हैं, मोड़ते हैं और मोड़ते हैं, जटिल असेंबली में कॉम्पैक्ट लेआउट को सक्षम करते हैं।
कम इंटरकनेक्ट पॉइंट और मिलाप जोड़ों के साथ, एफपीसी विफलता के जोखिम को कम करते हैं और दीर्घायु में सुधार करते हैं।
चरम पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया, वे मोटर वाहन, एयरोस्पेस और औद्योगिक अनुप्रयोगों के लिए आदर्श हैं।
नियंत्रित प्रतिबाधा कुशल, स्थिर और विश्वसनीय उच्च-आवृत्ति सिग्नल प्रदर्शन सुनिश्चित करता है।
उच्च गुणवत्ता वाले एफपीसी पीसीबी का उत्पादन करने में अत्याधुनिक प्रौद्योगिकियां शामिल हैं:
लेजर ड्रिलिंग: उच्च घनत्व वाले इंटरकनेक्ट के लिए अल्ट्रा-फाइन माइक्रो-वियाज़ प्राप्त करता है।
स्वचालित ऑप्टिकल निरीक्षण (AOI): दोष-मुक्त उत्पादन और सुसंगत गुणवत्ता सुनिश्चित करता है।
इलेक्ट्रोप्लेटिंग प्रक्रियाएं: तांबे के आसंजन और स्थायित्व को बढ़ाता है।
कवरले और ओवरले एप्लिकेशन: यांत्रिक तनाव के खिलाफ अतिरिक्त सुरक्षा प्रदान करता है।
प्रतिबाधा नियंत्रण परीक्षण: उच्च गति वाले सर्किट के लिए स्थिर सिग्नल प्रदर्शन की गारंटी देता है।
A: मुख्य अंतर लचीलेपन में निहित है। कठोर पीसीबी को स्थिर असेंबली में तय किया जाता है और उपयोग किया जाता है, जबकि एफपीसी पीसीबी नुकसान के बिना मोड़, मोड़ और मोड़ कर सकते हैं, जिससे वे स्मार्टफोन, वियरबल्स और ऑटोमोटिव डैशबोर्ड जैसे गतिशील या कॉम्पैक्ट वातावरण के लिए उपयुक्त हो सकते हैं।
ए: उच्च गुणवत्ता वाले एफपीसी पीसीबी, जैसे कि फैनवे द्वारा निर्मित, को चरम स्थितियों का सामना करने के लिए इंजीनियर किया जाता है। ऑपरेटिंग तापमान -40 डिग्री सेल्सियस से +150 डिग्री सेल्सियस और बढ़ी हुई कंपन प्रतिरोध के साथ, वे ऑटोमोटिव इलेक्ट्रॉनिक्स और एयरोस्पेस इंस्ट्रूमेंटेशन जैसे अनुप्रयोगों की मांग में 10 वर्षों से अधिक समय तक प्रदर्शन कर सकते हैं।
लचीले सर्किट निर्माण में विशेषज्ञता के दशकों के साथ,फैनवेउच्च-परिशुद्धता, विश्वसनीय और अनुकूलन योग्य FPC पीसीबी समाधान प्रदान करता है। हमारी उन्नत उत्पादन सुविधाएं, सख्त गुणवत्ता नियंत्रण और अभिनव इंजीनियरिंग हमें उन उत्पादों को वितरित करने की अनुमति देती हैं जो दुनिया भर में उद्योगों की विकसित मांगों को पूरा करते हैं।
चाहे आपको एकल-परत प्रोटोटाइप की आवश्यकता हो या उच्च-आवृत्ति अनुप्रयोगों के लिए एक बहु-परत लचीला समाधान, फैनवे यह सुनिश्चित करता है कि प्रत्येक सर्किट बोर्ड प्रदर्शन, विश्वसनीयता और लागत-दक्षता के लिए अनुकूलित हो।
यदि आप अपने उत्पादों में FPC PCB समाधानों को एकीकृत करना चाहते हैं,हमसे संपर्क करेंआज अपनी परियोजना की आवश्यकताओं पर चर्चा करने के लिए। हमारी इंजीनियरिंग टीम अत्याधुनिक तकनीक के साथ अगली पीढ़ी के डिजाइन प्राप्त करने में आपकी मदद करने के लिए तैयार है।
