फैनवे कुशल और विश्वसनीय एंड-टू-एंड पीसीबी असेंबली सेवाओं को वितरित करने में माहिर हैं, जो आपके उत्पाद की सफलता में तेजी लाने के लिए आपकी अनूठी आवश्यकताओं के अनुरूप हैं।

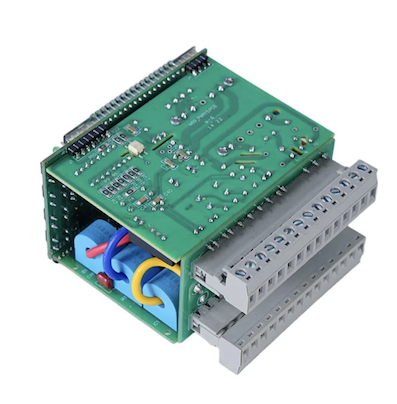

फैनवे की बीजीए पैकेज सेवा के साथ उच्च घनत्व पीसीबी सर्किट बोर्ड असेंबली एआई प्रोसेसर, दूरसंचार उपकरण, चिकित्सा उपकरणों और औद्योगिक नियंत्रण के लिए उपयुक्त है। बीजीए पैकेज प्रसंस्करण के लिए एक सिलिकॉन डाई, डाई को सब्सट्रेट से जोड़ने वाली एक इंटरकनेक्ट परत और नीचे की तरफ एक सोल्डर बॉल ऐरे के साथ बनाए जाते हैं जो पीसीबी से जुड़ता है। यह डिज़ाइन उच्च कनेक्शन घनत्व, बेहतर विद्युत प्रदर्शन के लिए छोटे सिग्नल पथ, बोर्ड में कुशल गर्मी हस्तांतरण और सोल्डरिंग के दौरान एक स्व-संरेखण सुविधा प्रदान करता है जो मामूली प्लेसमेंट ऑफसेट को सही करता है। हमारी सेवा असेंबली और अंतिम निरीक्षण के माध्यम से पीसीबी लेआउट समर्थन से पूर्ण वर्कफ़्लो का प्रबंधन करती है।
BGA पैकेज घटक के नीचे सोल्डर बॉल ऐरे के माध्यम से पीसीबी से जुड़ते हैं। रिफ्लो प्रक्रिया के दौरान, सभी सोल्डर गेंदों को एक साथ पिघलने बिंदु तक गर्म किया जाता है। पिघले हुए सोल्डर की सतह का तनाव घटक को पीसीबी पैड के साथ सटीक संरेखण में खींचता है, जिससे विद्युत, यांत्रिक और थर्मल कनेक्शन एक साथ बनते हैं। यह स्व-संरेखण प्रभाव मामूली प्लेसमेंट त्रुटियों की भरपाई करता है और यही कारण है कि बीजीए असेंबली छोटे पिच आकार के बावजूद उच्च पैदावार प्राप्त कर सकती हैं।
निम्नलिखित फायदों के कारण बीजीए पैकेजिंग हाई-एंड चिप्स के लिए मुख्य पसंद है।
उच्च घनत्व
यह एक कॉम्पैक्ट फ़ुटप्रिंट में सैकड़ों या हज़ारों कनेक्शनों का समर्थन करता है, जिससे जटिल डिज़ाइन सक्षम होते हैं।
बेहतर विद्युत प्रदर्शन
यह छोटे इंटरकनेक्ट पथों से आता है जो प्रेरण और प्रतिरोध को कम करता है, आरएफ और उच्च गति अनुप्रयोगों के लिए उच्च आवृत्ति सिग्नल विरूपण को प्रभावी ढंग से कम करता है।
बेहतर थर्मल प्रबंधन
ऐसा इसलिए होता है क्योंकि सोल्डर बॉल पारंपरिक लीड की तुलना में पीसीबी में अधिक कुशलता से गर्मी का संचालन करते हैं।
स्वसंरेखण प्रभाव
पीसीबी के बीजीए सर्किट बोर्ड सरफेस माउंट असेंबली का मतलब है कि रिफ्लो के दौरान, पिघले हुए सोल्डर की सतह का तनाव स्वचालित रूप से मामूली प्लेसमेंट विचलन को ठीक करता है, जिससे असेंबली उपज में सुधार होता है।
बीजीए पैकेज के साथ उच्च घनत्व पीसीबी सर्किट बोर्ड असेंबली एसएमटी असेंबली का सबसे अधिक मांग वाला खंड है। विश्वसनीय जोड़ प्राप्त करने के लिए प्रत्येक चरण में सटीक नियंत्रण की आवश्यकता होती है।
1. पीसीबी पैड डिजाइन
दो विकल्प मौजूद हैं. एनएसएमडी पैड में पैड किनारों पर कोई सोल्डर मास्क नहीं होता है, जो सुसंगत आयाम और मजबूत यांत्रिक जोड़ प्रदान करता है। एसएमडी पैड में सोल्डर मास्क होता है जो पैड के किनारों को कवर करता है, थर्मल तनाव को केंद्रित करता है और परिणामस्वरूप छोटा प्रभावी सोल्डर क्षेत्र होता है। हाई-स्पीड डिजिटल सर्किट के लिए, एनएसएमडी को प्राथमिकता दी जाती है। जब बीजीए पिच 0.5 मिमी या उससे कम हो जाती है, तो वाया-इन-पैड आवश्यक हो जाता है क्योंकि पारंपरिक डॉग-बोन फैन-आउट फिट नहीं हो सकता है। वाया फिलिंग और प्लेटिंग समतलता महत्वपूर्ण हैं। रिफ्लो के दौरान असमान सतहें रिक्त स्थान बनाती हैं।
2. स्टेंसिल डिज़ाइन
स्टैंसिल डिज़ाइन सोल्डर पेस्ट की मात्रा निर्धारित करता है। फाइन-पिच बीजीए असेंबलियों के लिए, एपर्चर आकार मुआवजे के साथ लेजर-कट और इलेक्ट्रो-पॉलिश स्टेंसिल की आवश्यकता होती है। 0.4 मिमी पिच बीजीए के लिए, स्टेंसिल की मोटाई आमतौर पर 0.1 मिमी होती है। प्रत्येक BGA बॉल आकार के लिए सही पेस्ट वॉल्यूम प्राप्त करने के लिए एपर्चर आकार और आकार को समायोजित किया जाता है।
3. प्लेसमेंट
बीजीए घटकों को दृष्टि संरेखण के साथ स्वचालित पिक-एंड-प्लेस उपकरण का उपयोग करके रखा जाता है। +/- 0.03 मिमी की प्लेसमेंट सटीकता सुनिश्चित करती है कि प्रत्येक सोल्डर बॉल अपने संबंधित पैड के साथ संरेखित हो।
4. रीफ्लो सोल्डरिंग
बीजीए असेंबली में रिफ़्लो प्रोफ़ाइल सबसे महत्वपूर्ण पैरामीटर है। प्रोफ़ाइल में चार चरण होते हैं. प्रीहीट 1 से 3 डिग्री सेल्सियस प्रति सेकंड रैंप दर का उपयोग करता है, जिससे वॉरपेज को रोकने के लिए बीजीए और पीसीबी के बीच तापमान अंतर कम हो जाता है। 60 से 90 सेकंड के लिए 150 से 200 डिग्री सेल्सियस पर भिगोएँ, फ्लक्स को सक्रिय करें और ऑक्साइड को हटा दें। सीसा रहित SAC305 के लिए रीफ़्लो 235 से 245°C के चरम तापमान तक पहुँच जाता है, जिसमें लिक्विडस से ऊपर का समय 60 से 90 सेकंड होता है। शीतलन में 2 से 4°C प्रति सेकंड शीतलन दर का उपयोग होता है, जो बेहतर थकान जीवन के लिए अनाज संरचना को परिष्कृत करता है। न्यूनतम तापमान से नीचे तापमान जोड़ों में ठंडक का कारण बनता है। अधिकतम तापमान से ऊपर का तापमान बीजीए घटक की आंतरिक संरचना को नुकसान पहुंचाता है।
फैनवे की बीजीए पैकेज सेवा के साथ उच्च घनत्व पीसीबी सर्किट बोर्ड असेंबली में निम्नलिखित तकनीकी क्षमताएं शामिल हैं।
बीजीए आकार सीमा: 1x1 मिमी से 50x50 मिमी तक बीजीए घटकों को असेंबल करना, पोर्टेबल उपकरणों के लिए माइक्रो बीजीए और उच्च-प्रदर्शन प्रोसेसर के लिए बड़े बॉडी एफसीबीजीए को कवर करना।
पिच का आकार: +/- 0.03 मिमी की प्लेसमेंट सटीकता के साथ 0.4 मिमी की न्यूनतम पिच। 0.4 मिमी से नीचे की पिचों का मूल्यांकन प्रत्येक मामले में किया जाता है।
बोर्ड परत गणना: 1 से 108 परतों तक के बोर्डों के लिए असेंबली समर्थन, जटिल हाई-लेयर-काउंट बैकप्लेन के माध्यम से सरल दो तरफा बोर्डों को कवर करना।
बोर्ड की मोटाई: 0.2 मिमी से 10.0 मिमी तक बोर्ड की मोटाई का समर्थन करता है, कठोर बैकप्लेन के माध्यम से फ्लेक्स सर्किट को कवर करता है।
निष्क्रिय घटक समर्थन: एक ही बोर्ड पर BGA पैकेज के साथ-साथ 01005 और 0201 तक के निष्क्रिय घटकों को असेंबल करता है।
सोल्डर बॉल्स: सीसायुक्त और सीसारहित दोनों सोल्डर मिश्रधातुओं का समर्थन करता है।
प्रमाणपत्र: ISO9001, ISO14001, ISO13485, RoHS, आईपीसी।
उच्च I/O घनत्व, सिग्नल अखंडता और थर्मल प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए BGA PCB असेंबली आवश्यक है। बीजीए पैकेज के साथ उच्च घनत्व पीसीबी सर्किट बोर्ड असेंबली इन प्रमुख क्षेत्रों में कार्य करती है।
एआई और उच्च-प्रदर्शन कंप्यूटिंग: जीपीयू, एआई एक्सेलेरेटर और सर्वर प्रोसेसर हजारों कनेक्शन के साथ बड़े एफसीबीजीए पैकेज का उपयोग करते हैं।
दूरसंचार: 5G बेसबैंड चिप्स, नेटवर्क प्रोसेसर और स्विचिंग ASIC को हाई-स्पीड डेटा ट्रांसमिशन के लिए फाइन-पिच BGA की आवश्यकता होती है।
चिकित्सा उपकरण: डायग्नोस्टिक इमेजिंग उपकरण, रोगी मॉनिटर और पोर्टेबल चिकित्सा उपकरण कॉम्पैक्ट, विश्वसनीय इलेक्ट्रॉनिक्स के लिए बीजीए का उपयोग करते हैं।
औद्योगिक नियंत्रण: पीएलसी, मोटर ड्राइव और ऑटोमेशन नियंत्रक प्रसंस्करण और संचार कार्यों के लिए बीजीए का उपयोग करते हैं।
उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्टफोन, टैबलेट और पहनने योग्य वस्तुएं स्थान-बाधित डिज़ाइन के लिए माइक्रो बीजीए का उपयोग करती हैं।
परिशुद्ध प्लेसमेंट उपकरण
+/- 0.03 मिमी की प्लेसमेंट सटीकता 0.4 मिमी तक फाइन-पिच बीजीए का समर्थन करती है।
नियंत्रित रीफ़्लो प्रोफ़ाइलिंग
मल्टी-ज़ोन रिफ्लो ओवन विभिन्न बीजीए पैकेज प्रकारों और सोल्डर मिश्र धातुओं के लिए सटीक थर्मल प्रोफाइल सक्षम करते हैं।
एक्स-रे निरीक्षण
2डी और 3डी एक्स-रे सिस्टम प्रत्येक बोर्ड पर प्रत्येक बीजीए के लिए संयुक्त गुणवत्ता की पुष्टि करते हैं।
बीजीए रीवर्क और रीबॉलिंग
नियंत्रित थर्मल प्रोफाइल वाले समर्पित रीवर्क स्टेशन बीजीए हटाने, पैड की सफाई, रीबॉलिंग और आईपीसी-7711/7721 मानकों के प्रतिस्थापन का कार्य करते हैं।
डिज़ाइन समर्थन
पैड डिजाइन अनुशंसाओं और वाया-इन-पैड रणनीतियों सहित बीजीए रूटिंग अनुकूलन के लिए पीसीबी लेआउट परामर्श।
पूर्ण सेवा
पीसीबी लेआउट अनुकूलन से लेकर घटक सोर्सिंग, असेंबली, निरीक्षण और पुनः कार्य तक, सभी एक ही संपर्क बिंदु के माध्यम से।
प्रमाणपत्र
आईएसओ9001, आईएसओ14001, आईएसओ13485, आरओएचएस, आईपीसी, आईपीसी-ए-610 और आईपीसी-7095 मानकों के अनुरूप असेंबली प्रक्रियाओं के साथ।
फैनवे विशिष्ट डिजाइन और उत्पादन आवश्यकताओं के अनुरूप बीजीए पैकेज सेवाओं के साथ अनुकूलित उच्च-घनत्व पीसीबी सर्किट बोर्ड असेंबली प्रदान करता है।
डिज़ाइन समर्थनहमारी इंजीनियरिंग टीम पीसीबी लेआउट चरण के दौरान पैड डिज़ाइन को अनुकूलित करने, प्लेसमेंट और बीजीए पैकेज के लिए फैन-आउट रूटिंग के माध्यम से आपके साथ काम करती है, जिससे उत्पादन शुरू होने से पहले असेंबली समस्याओं का जोखिम कम हो जाता है।
घटक सोर्सिंगहम प्रामाणिकता और पता लगाने की क्षमता सुनिश्चित करते हुए अधिकृत आपूर्ति श्रृंखलाओं के माध्यम से बीजीए घटकों की खरीद का काम संभालते हैं। लंबे समय तक चलने या जीवन समाप्ति की स्थिति वाले घटकों के लिए, हम वैकल्पिक सिफारिशें प्रदान करते हैं।
असेंबली विकल्पसेवाओं में प्रोटोटाइप असेंबली, वॉल्यूम प्रोडक्शन, रीवर्क, रीबॉलिंग और कंपोनेंट रिप्लेसमेंट शामिल हैं। हम आपके प्रोजेक्ट चरण और शेड्यूल आवश्यकताओं के अनुरूप हैं।
अनुकूलित परीक्षणपरीक्षण प्रोटोकॉल प्रति प्रोजेक्ट परिभाषित किए गए हैं, समान रूप से लागू नहीं किए गए हैं। हम विशिष्ट बीजीए पैकेज प्रकार, बोर्ड जटिलता और एप्लिकेशन आवश्यकताओं के अनुसार निरीक्षण और परीक्षण करते हैं।
पैकेजिंग और डिलिवरीबोर्डों को साफ किया जाता है, यदि निर्दिष्ट हो तो लेपित किया जाता है, ईएसडी मानकों के अनुसार पैक किया जाता है, और आपके निर्दिष्ट स्थान पर पूर्ण ट्रैसेबिलिटी दस्तावेज़ के साथ भेज दिया जाता है।
प्रश्न: न्यूनतम कितनी BGA पिच फैनवे असेंबल कर सकता है?
ए: फैनवे मानक के रूप में 0.4 मिमी पिच तक बीजीए असेंबली का समर्थन करता है। 0.4 मिमी से नीचे की पिचों का मूल्यांकन प्रत्येक मामले में किया जाता है।
प्रश्न: क्या फैनवे बीजीए असेंबली के लिए डिज़ाइन समर्थन प्रदान करता है?
उत्तर: हाँ. फैनवे बीजीए रूटिंग ऑप्टिमाइजेशन के लिए पीसीबी लेआउट परामर्श प्रदान करता है, जिसमें पैड डिजाइन, वाया-इन-पैड फिलिंग और फैन-आउट रणनीतियों पर सिफारिशें शामिल हैं।
प्रश्न: BGA असेंबली के लिए सामान्य टर्नअराउंड समय क्या है?
उत्तर: प्रोटोटाइप बीजीए असेंबली आमतौर पर 5 से 7 कार्य दिवसों के भीतर भेज दी जाती है। वॉल्यूम ऑर्डर घटक उपलब्धता और बोर्ड जटिलता के आधार पर निर्धारित किए जाते हैं। त्वरित सेवाएँ उपलब्ध हैं.
प्रश्न: क्या फैनवे विफल हो चुके बीजीए पर दोबारा काम कर सकता है?
उत्तर: हाँ. फैनवे नियंत्रित थर्मल प्रोफाइल के साथ समर्पित रीवर्क स्टेशनों का उपयोग करके बीजीए हटाने, पैड की सफाई, रीबॉलिंग और प्रतिस्थापन प्रदान करता है। आईपीसी-7711/7721 मानकों के अनुसार पुन: कार्य किया जाता है।
प्रश्न: फैनवे किस BGA पैकेज प्रकार का समर्थन करता है?
उत्तर: फैनवे पीबीजीए, सीबीजीए, एफसीबीजीए, माइक्रो बीजीए और एलजीए पैकेज के साथ-साथ μBGA, CTBGA, CABGA, CVBGA और VFBGA को सपोर्ट करता है।
