मुद्रित परिपथ बोर्ड(पीसीबी) आज के इलेक्ट्रॉनिक्स की मूक बैकबोन हैं। चाहे स्मार्टफोन, ऑटोमोटिव कंट्रोल सिस्टम, मेडिकल स्कैनर, या एयरोस्पेस नेविगेशन मॉड्यूल में, पीसीबी सभी घटकों को जोड़ने वाले भौतिक और विद्युत नींव प्रदान करते हैं। यह समझना कि वे कैसे काम करते हैं, यह उस बदलाव को पहचानने के साथ शुरू होता है जो वे प्रौद्योगिकी में लाए थे। पीसीबी से पहले, वायरिंग को पॉइंट-टू-पॉइंट कनेक्शन के साथ मैन्युअल रूप से किया गया था। यह विधि न केवल त्रुटियों से ग्रस्त थी, बल्कि सीमित स्केलेबिलिटी भी थी। पीसीबी ने मानकीकृत और स्तरित संरचनाओं की पेशकश करके इन मुद्दों को हल किया जो कॉम्पैक्ट डिजाइन, विश्वसनीयता और बड़े पैमाने पर उत्पादन दक्षता सुनिश्चित करते हैं।
तो, वे वास्तव में कैसे काम करते हैं? उनके मूल में, पीसीबी तीन प्राथमिक उद्देश्यों की सेवा करते हैं:
यांत्रिक समर्थन- जगह में घटकों को सुरक्षित करना।
विद्युत कनेक्शन- वर्तमान प्रवाह के लिए प्रवाहकीय मार्ग प्रदान करना।
सिग्नल की समग्रता- यह सुनिश्चित करना कि इलेक्ट्रॉनिक संकेत न्यूनतम नुकसान या हस्तक्षेप के साथ यात्रा करते हैं।

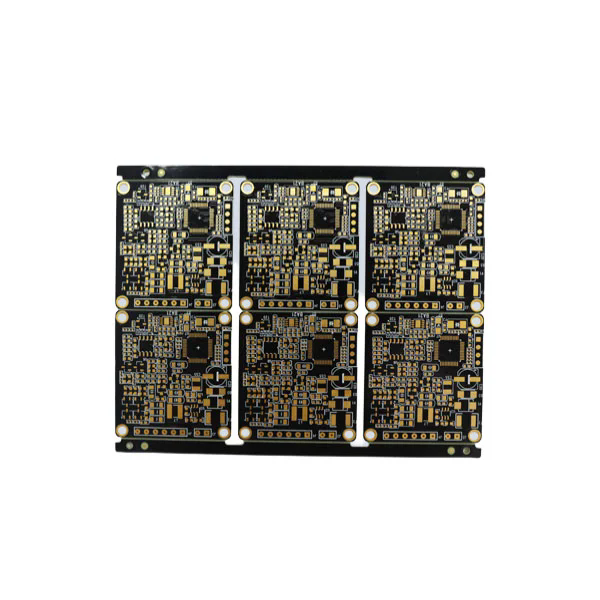

निर्माण शामिल हैsubstrates, आमतौर पर FR4 शीसे रेशा या अन्य सामग्री, जो इन्सुलेट परत के रूप में कार्य करती है। इसके शीर्ष पर, तांबे के फोड़े टुकड़े टुकड़े किए जाते हैं, मार्गों में खोले जाते हैं, और सुरक्षात्मक खत्म के साथ चढ़ाया जाता है। अंतिम परिणाम एक सावधानीपूर्वक डिज़ाइन किया गया बोर्ड है जहां प्रतिरोधों, कैपेसिटर, माइक्रोचिप्स और कनेक्टर्स को माउंट किया जा सकता है।
पीसीबी डिजाइन की जटिलता के आधार पर एकल-पक्षीय, डबल-पक्षीय या बहुस्तरीय हो सकते हैं। मल्टीलेयर पीसीबी- कभी -कभी 40 से अधिक परतों तक पहुंचने वाले - उन्नत कंप्यूटिंग और दूरसंचार उपकरणों के लिए आवश्यक हैं, जहां सिग्नल रूटिंग घनत्व महत्वपूर्ण है। वे शामिल करते हैंविअस(वर्टिकल इंटरकनेक्ट्स) जो प्रदर्शन की अखंडता को बनाए रखते हुए संकेतों को अलग -अलग परतों से गुजरने की अनुमति देते हैं।
हीट प्रबंधन पीसीबी की एक और महत्वपूर्ण भूमिका है। थर्मल VIAS, हीट सिंक, या विशेष कॉपर पोर्स को डिजाइन करके, निर्माता यह सुनिश्चित करते हैं कि संवेदनशील घटक सुरक्षित ऑपरेटिंग तापमान के भीतर रहें। इस तरह के डिजाइन विचारों के बिना, सिस्टम की विफलता का जोखिम काफी बढ़ जाता है।
उद्योग विशिष्ट अनुप्रयोगों के अनुरूप विभिन्न प्रकार के पीसीबी पर भरोसा करते हैं। यह समझना कि ये विविधताएं कैसे अंतर्दृष्टि प्रदान करती हैं कि पीसीबी वैश्विक इलेक्ट्रॉनिक्स विनिर्माण में अपरिहार्य क्यों बने हुए हैं।
एकल-पक्षीय पीसीबी: ये सबसे सरल प्रकार हैं, जिसमें बोर्ड के केवल एक तरफ तांबे की पटरियां हैं। वे लागत-प्रभावी और व्यापक रूप से कैलकुलेटर, रेडियो और सरल उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किए जाते हैं।
डबल-पक्षीय पीसीबी: दोनों तरफ तांबे की पटरियों की विशेषता, वे अधिक जटिल सर्किट डिजाइन की अनुमति देते हैं। घनत्व बढ़ते घनत्व दोनों तरफ घटक लगाए जा सकते हैं।
बहुपरत पीसीबी: प्रवाहकीय तांबे की तीन या अधिक परतों को शामिल करते हुए, ये बोर्ड अत्यधिक जटिल अनुप्रयोगों को संभालते हैं। स्मार्टफोन, उन्नत चिकित्सा उपकरण और एयरोस्पेस इलेक्ट्रॉनिक्स अक्सर इन पर भरोसा करते हैं।
कठोर पीसीबी: ठोस सब्सट्रेट पर निर्मित, वे स्थिरता और स्थायित्व प्रदान करते हैं, जिससे वे अधिकांश इलेक्ट्रॉनिक उपकरणों में सामान्य हो जाते हैं।
लचीला पीसीबी: पॉलीमाइड जैसी बेंडेबल सामग्रियों का उपयोग करके निर्मित, वे मोड़ और मोड़ सकते हैं, वियरबल्स और कॉम्पैक्ट इलेक्ट्रॉनिक्स के लिए आदर्श हैं।
कठोर-फ्लेक्स पीसीबी: एक हाइब्रिड जो कठोर और लचीले क्षेत्रों को जोड़ती है, एक साथ संरचनात्मक स्थिरता और डिजाइन लचीलापन प्रदान करता है।
उच्च आवृत्ति पीसीबी: विशेष सामग्री के साथ बनाया गया, वे दूरसंचार और रडार सिस्टम जैसे अनुप्रयोगों के लिए सिग्नल सटीकता सुनिश्चित करते हैं।
पेशेवर उत्पाद मापदंडों को स्पष्ट रूप से उजागर करने के लिए, यहां एक सारांश तालिका है:
| पैरामीटर | विशिष्ट सीमा/विनिर्देश | अनुप्रयोग उदाहरण |
|---|---|---|
| मूलभूत सामग्री | FR4, पॉलीमाइड, CEM-1, रोजर्स | उपभोक्ता इलेक्ट्रॉनिक्स, मोटर वाहन, आरएफ उपकरण |
| तांबे की मोटाई | 0.5 औंस - 6 औंस | बिजली बोर्ड, औद्योगिक नियंत्रण |
| परत गणना | 1 - 40+ | खिलौनों से लेकर सुपर कंप्यूटर तक |
| सतह खत्म | हस्ल, एनआईजी, ओएसपी, विसर्जन चांदी, विसर्जन टिन | सोल्डेबिलिटी, संक्षारण प्रतिरोध में सुधार करता है |
| न्यूनतम ट्रेस चौड़ाई/रिक्ति | 2 - 4 मील (2 मील के नीचे उन्नत डिजाइन संभव) | उच्च घनत्व इंटरकनेक्ट (एचडीआई) उपकरण |
| परिचालन तापमान | -55 ° C से +150 ° C (200 ° C +तक विशेष डिजाइन) | एयरोस्पेस, सैन्य, औद्योगिक नियंत्रण |
| ढांकता (डीके) | 2.2 - 4.5 सामग्री के आधार पर | उच्च आवृत्ति संकेत संचरण |
| ऊष्मीय चालकता | 0.25 - 2.0 w/mk (सब्सट्रेट पर निर्भर करता है) | गर्मी-संवेदनशील सर्किट |
ये पैरामीटर प्रत्येक पीसीबी के प्रदर्शन, स्थायित्व और विश्वसनीयता को निर्धारित करते हैं। निर्माता सावधानीपूर्वक अंत-उपयोग आवश्यकताओं के आधार पर विनिर्देशों का चयन करते हैं। उदाहरण के लिए, एक मोटर वाहन ईसीयू पीसीबी एक साधारण घरेलू एलईडी लाइटिंग बोर्ड की तुलना में उच्च गर्मी प्रतिरोध और कंपन सहिष्णुता की मांग करता है।
एक मुद्रित सर्किट बोर्ड की विश्वसनीयता न केवल डिजाइन पर निर्भर करती है, बल्कि सटीक विनिर्माण प्रक्रियाओं पर भी निर्भर करती है। उच्च गुणवत्ता वाले पीसीबी को IPC-A-600 (मुद्रित बोर्डों की स्वीकार्यता) जैसे अंतर्राष्ट्रीय मानकों के सख्त पालन की आवश्यकता होती है। प्रक्रिया में आमतौर पर निम्नलिखित चरण शामिल होते हैं:
डिज़ाइन योजना- इंजीनियर योजनाबद्ध बनाते हैं और इसे गेरबर फ़ाइलों में अनुवाद करते हैं, जो तांबे के पैटर्न, ड्रिल छेद और मिलाप मास्क को निर्देशित करते हैं।
सब्सट्रेट तैयारी- FR4 या चुनी हुई सामग्री को काट दिया जाता है और तांबे के पन्नी के साथ टुकड़े टुकड़े किया जाता है।
छवि हस्तांतरण और नक़्क़ाशी- सर्किट पैटर्न मुद्रित होते हैं और अवांछित तांबे को दूर कर दिया जाता है, जिससे प्रवाहकीय मार्ग होते हैं।
ड्रिलिंग और चढ़ाना- छिद्रों को VIAS और घटक लीड के लिए ड्रिल किया जाता है, फिर चालकता सुनिश्चित करने के लिए चढ़ाया जाता है।
मिलाप मुखौटा आवेदन- एक सुरक्षात्मक बहुलक परत लागू की जाती है, इंसुलेटिंग निशान और मिलाप ब्रिजिंग को रोकते हैं।
सतह खत्म- HASL (हॉट एयर सोल्डर लेवलिंग), ENIG (इलेक्ट्रोलस निकेल विसर्जन सोना), या अन्य फिनिश को सोल्डरबिलिटी में सुधार करने के लिए लागू किया जाता है।
सिल्कस्क्रीन मुद्रण- संदर्भ चिह्न, लोगो और लेबल जोड़े जाते हैं।
विद्युत परीक्षण-फ्लाइंग जांच या स्थिरता-आधारित परीक्षण यह सुनिश्चित करता है कि सभी कनेक्शन मान्य हैं और कोई शॉर्ट्स या ओपन सर्किट नहीं हैं।
अंतिम निरीक्षण और पैकेजिंग- बोर्ड को ग्राहकों की आवश्यकताओं के अनुसार नेत्रहीन निरीक्षण, मापा और पैक किया जाता है।
विश्वसनीयता को तकनीकों द्वारा और मजबूत किया जाता है जैसे:
प्रतिबाधा नियंत्रणहाई-स्पीड डिजिटल सर्किट के लिए।
थर्मल राहत पैडटांका लगाने का अनुकूलन करने के लिए।
माइक्रोविया प्रौद्योगिकीकॉम्पैक्ट एचडीआई पीसीबी के लिए।
अनुरूप कोटिंग्सनमी और धूल प्रतिरोध के लिए।
वैश्विक निर्माता भी लागू होते हैंगुणवत्ता प्रबंधन सिस्टमजैसे कि आईएसओ 9001, आईएसओ/टीएस 16949 (ऑटोमोटिव), और एएस 9100 (एयरोस्पेस)। ये लगातार प्रदर्शन और मांग वाले उद्योगों के अनुपालन को सुनिश्चित करते हैं।
पीसीबी का भविष्य तेजी से तकनीकी रुझानों के साथ विकसित होना जारी है। में उभरते हुए अनुप्रयोग5G, AI- चालित उपकरण, इलेक्ट्रिक वाहन और IoTमांग बोर्ड जो पतले, तेज और अधिक टिकाऊ हैं। नवाचारों में शामिल हैं:
एचडीआई (उच्च घनत्व इंटरकनेक्ट) पीसीबी: छोटे स्थानों में अधिक घटकों की अनुमति, स्मार्टफोन और पहनने योग्य तकनीक को सक्षम करना।
एम्बेडेड घटक: अंतरिक्ष बचत के लिए पीसीबी परतों के भीतर सीधे निष्क्रिय और सक्रिय घटकों को एकीकृत करना।
धातु कोर पीसीबी: एलईडी लाइटिंग और पावर इलेक्ट्रॉनिक्स में बढ़ी हुई गर्मी अपव्यय के लिए एल्यूमीनियम या तांबे के ठिकानों का उपयोग करना।
बायोडिग्रेडेबल सब्सट्रेट: स्थिरता की चिंताओं का जवाब देते हुए, पर्यावरण के अनुकूल पीसीबी ध्यान आकर्षित कर रहे हैं।
3 डी-प्रिंटेड पीसीबी: लचीले प्रोटोटाइप और अनुकूलित ज्यामिति की पेशकश।
जैसा कि उद्योग उच्च आवृत्तियों, तेज गति और बेहतर ऊर्जा दक्षता की मांग करते हैं, पीसीबी प्रौद्योगिकी को अनुकूलित करना जारी है। ऑटोमोटिव इलेक्ट्रॉनिक्स, उदाहरण के लिए, तेजी से उच्च कंपन, व्यापक तापमान रेंज और विद्युत चुम्बकीय हस्तक्षेप नियंत्रण को समझने में सक्षम बोर्डों की आवश्यकता होती है। चिकित्सा उपकरण लघु पीसीबी पर निर्भर करते हैं जो जीवन-रक्षक उपकरणों के अंदर उच्च विश्वसनीयता बनाए रखते हैं। दूरसंचार कंपनियां 5 जी बेस स्टेशनों में न्यूनतम सिग्नल लॉस सुनिश्चित करने के लिए उच्च-आवृत्ति वाले पीसीबी में निवेश करती हैं।
इन नवाचारों का प्रभाव गहरा है: बेहतर कनेक्टिविटी, सुरक्षित परिवहन, उन्नत स्वास्थ्य सेवा और अधिक कुशल ऊर्जा उपयोग। संक्षेप में, मुद्रित सर्किट बोर्डों का विकास सीधे वैश्विक प्रौद्योगिकी बुनियादी ढांचे के भविष्य को प्रभावित करता है।
Q1: एक मुद्रित सर्किट बोर्ड कब तक रहता है?
एक उच्च गुणवत्ता वाली पीसीबी उपयोग की स्थिति, सामग्री चयन और थर्मल प्रबंधन के आधार पर 10 से 20 वर्षों तक कहीं भी रह सकती है। औद्योगिक और एयरोस्पेस-ग्रेड पीसीबी, जो सख्त विनिर्देशों के साथ डिज़ाइन किए गए हैं, उचित रखरखाव के साथ भी लंबे समय तक रह सकते हैं।
Q2: मैं अपने आवेदन के लिए सही पीसीबी कैसे चुनूं?
सही पीसीबी को चुनने में ऑपरेटिंग वातावरण, बिजली की आवश्यकताओं, सिग्नल की गति और भौतिक डिजाइन की कमी का आकलन करना शामिल है। उदाहरण के लिए, लचीले पीसीबी पहनने योग्य उपकरणों के लिए आदर्श हैं, जबकि उच्च गति वाले डेटा प्रोसेसिंग सिस्टम के लिए मल्टीलेयर कठोर बोर्ड बेहतर हैं। एक अनुभवी निर्माता के साथ परामर्श इष्टतम सामग्री और डिजाइन विकल्प सुनिश्चित करता है।
मुद्रित सर्किट बोर्ड आधुनिक तकनीक के पीछे छिपे हुए बल हैं, यह सुनिश्चित करते हुए कि उपकरण कार्यात्मक, विश्वसनीय और कुशल बने रहें। उपभोक्ता गैजेट्स के बुनियादी एकल-परत डिजाइनों से लेकर एयरोस्पेस और चिकित्सा उपकरणों में परिष्कृत बहुस्तरीय संरचनाओं तक, पीसीबी नई चुनौतियों के लिए विकसित और अनुकूलन जारी रखते हैं।
परफैनवे, हम विभिन्न वैश्विक मांगों को पूरा करने वाले पीसीबी को वितरित करने के लिए उन्नत प्रौद्योगिकी, सख्त गुणवत्ता मानकों और उद्योग विशेषज्ञता को जोड़ते हैं। यदि आप अपने इलेक्ट्रॉनिक्स विनिर्माण आवश्यकताओं का समर्थन करने के लिए एक विश्वसनीय साथी की तलाश कर रहे हैं,हमसे संपर्क करेंआज और पता चलता है कि हम आपके नवाचार को कैसे शक्ति प्रदान कर सकते हैं।
