मुद्रित सर्किट बोर्ड (पीसीबी)उपभोक्ता गैजेट से लेकर औद्योगिक नियंत्रण प्रणाली तक लगभग सभी इलेक्ट्रॉनिक उपकरणों की रीढ़ है। बोर्ड इलेक्ट्रॉनिक घटकों के बीच यांत्रिक सहायता और विद्युत इंटरकनेक्शन प्रदान करता है। आज की इलेक्ट्रॉनिक्स-संचालित दुनिया में, पीसीबी की डिज़ाइन, सामग्री और निर्माण गुणवत्ता प्रदर्शन, विश्वसनीयता और लागत के लिए महत्वपूर्ण हैं।
वे घटकों को आपस में जोड़ने का एक कॉम्पैक्ट, दोहराने योग्य, विश्वसनीय तरीका प्रदान करते हैं।
वे सिग्नल अखंडता, बिजली वितरण और थर्मल प्रबंधन सुनिश्चित करते हैं।
लघुकरण, 5जी, एआई और आईओटी जैसे रुझानों के साथ, उन्नत पीसीबी (जैसे, एचडीआई, रिजिड-फ्लेक्स) नवाचार के केंद्र बन रहे हैं।
मजबूत मांग को दर्शाते हुए वैश्विक पीसीबी बाजार के 2032 तक ~117.53 बिलियन अमेरिकी डॉलर तक पहुंचने का अनुमान है।
पीसीबी का चयन करते समय, आपको आमतौर पर इनके बीच एक निर्णय का सामना करना पड़ेगाFR4 (कठोर)औरकठोर-फ्लेक्स (कठोर + लचीले का एक संकर). चुनाव आपके उत्पाद की यांत्रिक, विद्युत और डिज़ाइन संबंधी बाधाओं पर निर्भर करता है। निर्णय लेने में आपकी सहायता के लिए नीचे "कैसे/क्यों/क्या" प्रश्न दिए गए हैं:
| सोच-विचार | महत्वपूर्ण सवाल | विशिष्ट मार्गदर्शन |
|---|---|---|
| यांत्रिक तनाव एवं झुकना | बोर्ड अपने जीवनचक्र में कितना लचीलापन या झुकने का अनुभव करेगा? | यदि बार-बार झुकने या मोड़ने की आवश्यकता हो तो रिगिड-फ्लेक्स का उपयोग करें; यदि बोर्ड सपाट रहता है तो FR4। |
| जगह और वजन की कमी | वज़न या सघनता महत्वपूर्ण क्यों है? | रिजिड-फ्लेक्स कनेक्टर्स और इंटर-बोर्ड वायरिंग की आवश्यकता को कम कर सकता है, जिससे जगह और वजन की बचत होती है। |
| लागत एवं उपज | आपका बजट और अपेक्षित मात्रा क्या है? | उच्च मात्रा में FR4 सरल और लागत प्रभावी है; रिजिड-फ्लेक्स में प्रक्रिया जटिलता और लागत अधिक है। |
| सिग्नल इंटीग्रिटी और लेयर काउंट | आपके निशान कितनी परतें/कितने घने हैं? | दोनों उच्च परत गणना का समर्थन कर सकते हैं, लेकिन कठोर-फ्लेक्स प्रतिबंधित स्थानों में रूटिंग में मदद कर सकता है। |
| थर्मल, कंपन, विश्वसनीयता | स्थायित्व और विश्वसनीयता को प्राथमिकता क्यों दें? | रिजिड-फ्लेक्स अक्सर झटके और कंपन के तहत बेहतर प्रदर्शन करता है, लेकिन इसे सावधानीपूर्वक डिजाइन किया जाना चाहिए। |
आइए अब दोनों वेरिएंट की विस्तार से जांच करें।

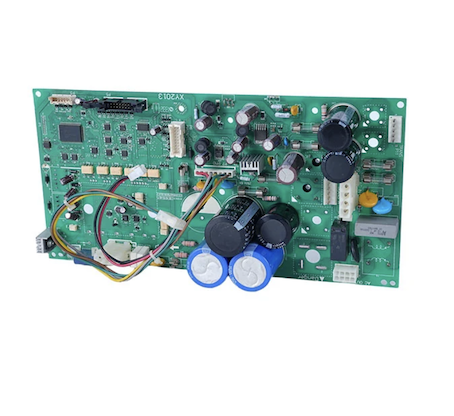

कठोर पीसीबी के लिए FR4 सबसे अधिक इस्तेमाल किया जाने वाला सब्सट्रेट है। "एफआर" का मतलब हैज्वाला मंदक, और "4" सामग्री का एक ग्रेड है। इसमें एपॉक्सी रेजिन बाइंडर के साथ बुना हुआ फाइबरग्लास कपड़ा होता है।
नीचे विशिष्ट की एक तालिका हैFR4 पीसीबीपैरामीटर (ये संख्याएँ आपूर्तिकर्ता और टीजी ग्रेड के अनुसार भिन्न हो सकती हैं):
| पैरामीटर | विशिष्ट मूल्य/सीमा | नोट्स/महत्व |
|---|---|---|
| ढांकता हुआ स्थिरांक (डीके) | 3.8 - 4.8 (1 मेगाहर्ट्ज पर) | प्रतिबाधा नियंत्रण और सिग्नल विलंब को प्रभावित करता है। |
| अपव्यय कारक (डीएफ) | ~0.009 (1 मेगाहर्ट्ज पर) | हानि स्पर्शज्या: उच्च आवृत्ति में संकेत हानि। |
| विद्युत शक्ति | 800 - 1800 वी/मिलि | ढांकता हुआ टूटने की ताकत। |
| टीजी (ग्लास संक्रमण तापमान) | 130 डिग्री सेल्सियस, 140 डिग्री सेल्सियस, 150 डिग्री सेल्सियस, 170 डिग्री सेल्सियस | उच्च टीजी बेहतर तापीय विश्वसनीयता देता है। |
| बोर्ड की मोटाई | 0.4 मिमी - 3.2 मिमी (सामान्य) | यांत्रिक/फिट बाधाओं पर निर्भर करता है। |
| तांबे की मोटाई | 1 औंस (≈35 µm), 2 औंस, 3 औंस, 4 औंस | उच्च धारा पथों के लिए भारी तांबा। |
| न्यूनतम ट्रेस / रिक्ति | ~4 मिल (0.1 मिमी) या बेहतर | विनिर्माण क्षमता पर निर्भर. |
| सतही समापन | ENIG, HASL, OSP, इमर्शन एजी, आदि। | सोल्डरबिलिटी, विश्वसनीयता को प्रभावित करता है। |
उपभोक्ता इलेक्ट्रॉनिक्स (स्मार्टफोन, पहनने योग्य वस्तुएं, उपकरण)
औद्योगिक नियंत्रण बोर्ड, एडी बोर्ड, बिजली आपूर्ति
जब बोर्ड आवश्यक तह या लचीलेपन के बिना सपाट रहता है
दरार या प्रदूषण के जोखिम के बिना झुक या मुड़ नहीं सकता (कठोर ग्लास + एपॉक्सी संरचना के कारण)
लचीले इंटरकनेक्ट की आवश्यकता वाले कॉम्पैक्ट, बहु-खंड इलेक्ट्रॉनिक्स के लिए, कठोर-फ्लेक्स को प्राथमिकता दी जा सकती है

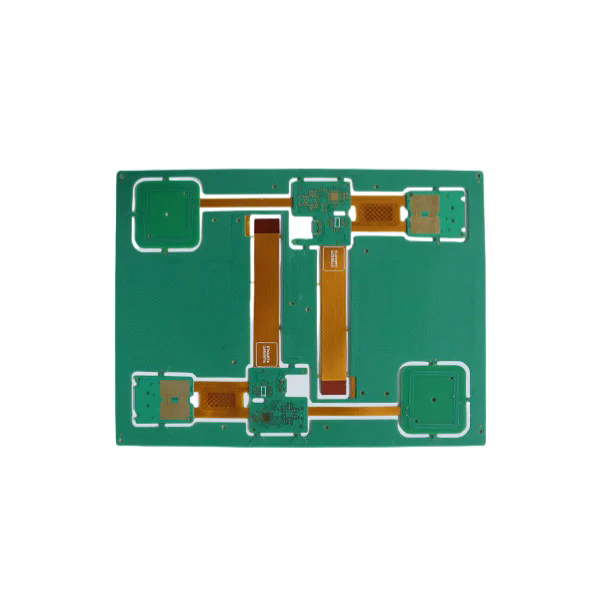

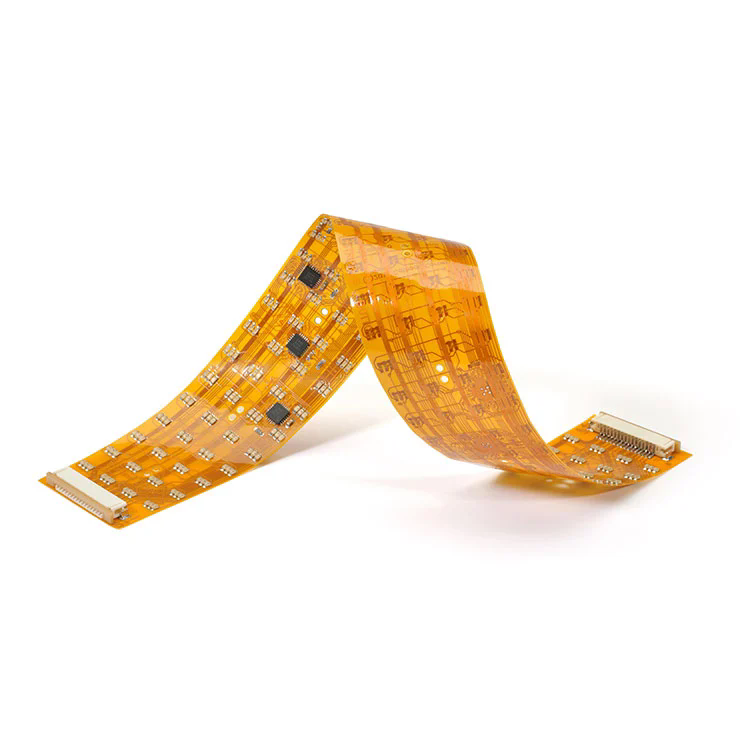

कठोर-फ्लेक्स पीसीबीएक एकीकृत बोर्ड में कठोर सर्किट अनुभाग (आमतौर पर FR4) और लचीले सर्किट अनुभाग (पॉलीमाइड, पॉलिएस्टर, आदि) को जोड़ता है। यह कंपोनेंट माउंटिंग के लिए कठोर समर्थन को संरक्षित करते हुए फ्लेक्सिंग, फोल्डिंग और 3डी संरचना को सक्षम बनाता है।
डिज़ाइन को फ्लेक्स ज़ोन (बेंड रेडियस, लेयर स्टैकिंग, कॉपर ट्रांज़िशन) का सावधानीपूर्वक प्रबंधन करना चाहिए
कठोर और लचीली परतों को नियंत्रित बॉन्डिंग और आसंजन उपचार के माध्यम से लेमिनेट किया जाता है।
विशिष्ट फ्लेक्स सामग्री: पॉलीमाइड फिल्में, कवरले फिल्में, चिपकने वाली परतें
प्रति परत मोड़ कोण सीमित है (उदाहरण के लिए, पॉलीमाइड अक्सर ~0.5-2° प्रति परत)।
उद्योग संदर्भों से:
| वस्तु | पैरामीटर/क्षमता | टिप्पणियाँ |
|---|---|---|
| कठोर + फ्लेक्स बोर्ड की मोटाई | 0.25 मिमी से 6.0 मिमी तक (संयुक्त) | परत संयोजन और संरचना पर निर्भर करता है |
| परतें | कुछ डिज़ाइनों में 32 परतें तक | मल्टी-लेयर कठोर + फ्लेक्स संयोजन |
| न्यूनतम ट्रेस / रिक्ति | 0.075 मिमी / 0.075 मिमी (≈ 3 मिल) | उच्च-घनत्व फ्लेक्स क्षेत्र |
| न्यूनतम छेद आकार/पैड आकार | 0.10 मिमी / 0.35 मिमी | माइक्रोविया, थ्रू-होल आदि के लिए। |
| अधिकतम तांबे की मोटाई | 4 औंस (कठोर भाग) | कठोर खंड के लिए भारी धाराएँ |
| फ्लेक्स कॉपर (फ्लेक्स भाग) | 0.5 - 2 औंस | फ्लेक्स क्षेत्र पर हल्का तांबा |
| सतह खत्म करने के विकल्प | ENIG, विसर्जन एजी, OSP, HASL, आदि। | कठोर और लचीले दोनों वर्गों के लिए |
| आसंजन एवं लेमिनेशन | विशेष आसंजन तैयारी (प्लाज्मा, ब्राउन ऑक्साइड) | लचीली-कठोर बॉन्डिंग सुनिश्चित करने के लिए |
उच्च कंपन, आघात, बाधित स्थानों (जैसे एयरोस्पेस, चिकित्सा उपकरण) में उत्कृष्ट
कनेक्टर्स और इंटर-बोर्ड वायरिंग को कम/समाप्त करता है
कठोर और लचीले कार्यों को एक टुकड़े में एकीकृत करके असेंबली को सरल बनाता है
3डी सर्किट फोल्डिंग या मल्टी-प्लेन संरचना की अनुमति देता है
उच्च विनिर्माण जटिलता, अधिक उपज जोखिम
विशेष रूप से फ्लेक्स जोन (मोड़ त्रिज्या, तनाव से राहत) में विचारशील डिजाइन की आवश्यकता है
प्रति बोर्ड लागत अधिक है, लेकिन कम कनेक्टर, केबल, असेंबली चरणों के कारण सिस्टम लागत कम हो सकती है
Q1: मेरे एप्लिकेशन के लिए पीसीबी कितना मोटा होना चाहिए?
A1: पीसीबी की मोटाई यांत्रिक, थर्मल और स्थान की कमी पर निर्भर करती है। विशिष्ट कठोर FR4 बोर्ड 0.4 मिमी से 3.2 मिमी तक होते हैं। कठोर-फ्लेक्स डिज़ाइन में, संयुक्त मोटाई अक्सर 0.25 मिमी से 6.0 मिमी के बीच होती है। बोर्ड जितना पतला होगा, लचीलापन उतना ही अधिक होगा, लेकिन यांत्रिक स्थिरता कम हो जाएगी।
Q2: अलग-अलग कठोर और फ्लेक्स बोर्डों के बजाय कठोर-फ्लेक्स क्यों चुनें?
A2: कठोर-फ्लेक्स कनेक्टर्स, वायरिंग और असेंबली चरणों को कम करता है; कंपन के तहत विश्वसनीयता में सुधार करता है, और कॉम्पैक्ट 3डी फोल्डिंग को सक्षम बनाता है। यह कठोर माउंटिंग ज़ोन और लचीले अनुभाग दोनों को एक बोर्ड में एकीकृत करता है।
Q3: FR4 के कौन से विद्युत गुण सिग्नल अखंडता को सबसे अधिक प्रभावित करते हैं?
ए3: ढांकता हुआ स्थिरांक (डीके) प्रतिबाधा और प्रसार वेग को प्रभावित करता है; अपव्यय कारक (डीएफ) सिग्नल हानि को प्रभावित करता है, विशेष रूप से उच्च आवृत्ति पर; तांबे की मोटाई और ट्रेस ज्यामिति भी महत्वपूर्ण भूमिका निभाते हैं।
