OEM चार्जिंग पाइल पीसीबीए मदरबोर्ड

ओईएम चार्जिंग पाइल पीसीबीए मदरबोर्ड की उत्पादन प्रक्रिया

सबस्ट्रेट्स FR-4 या उच्च-आवृत्ति सामग्री (जैसे रोजर्स 4350B) का उपयोग करते हैं।

संपर्क विश्वसनीयता सुनिश्चित करने के लिए सोना चढ़ाना या ओएसपी सतह उपचार अपनाया जाता है।

प्रमुख घटक, जैसे डीसी-डीसी मॉड्यूल, 100% उम्र बढ़ने के परीक्षण से गुजरते हैं।

चार्जिंग पाइल पीसीबीए मदरबोर्ड को चार्जिंग मोड के आधार पर दो प्रकारों में वर्गीकृत किया गया है:

एसी चार्जिंग पाइल्स और डीसी चार्जिंग पाइल्स।

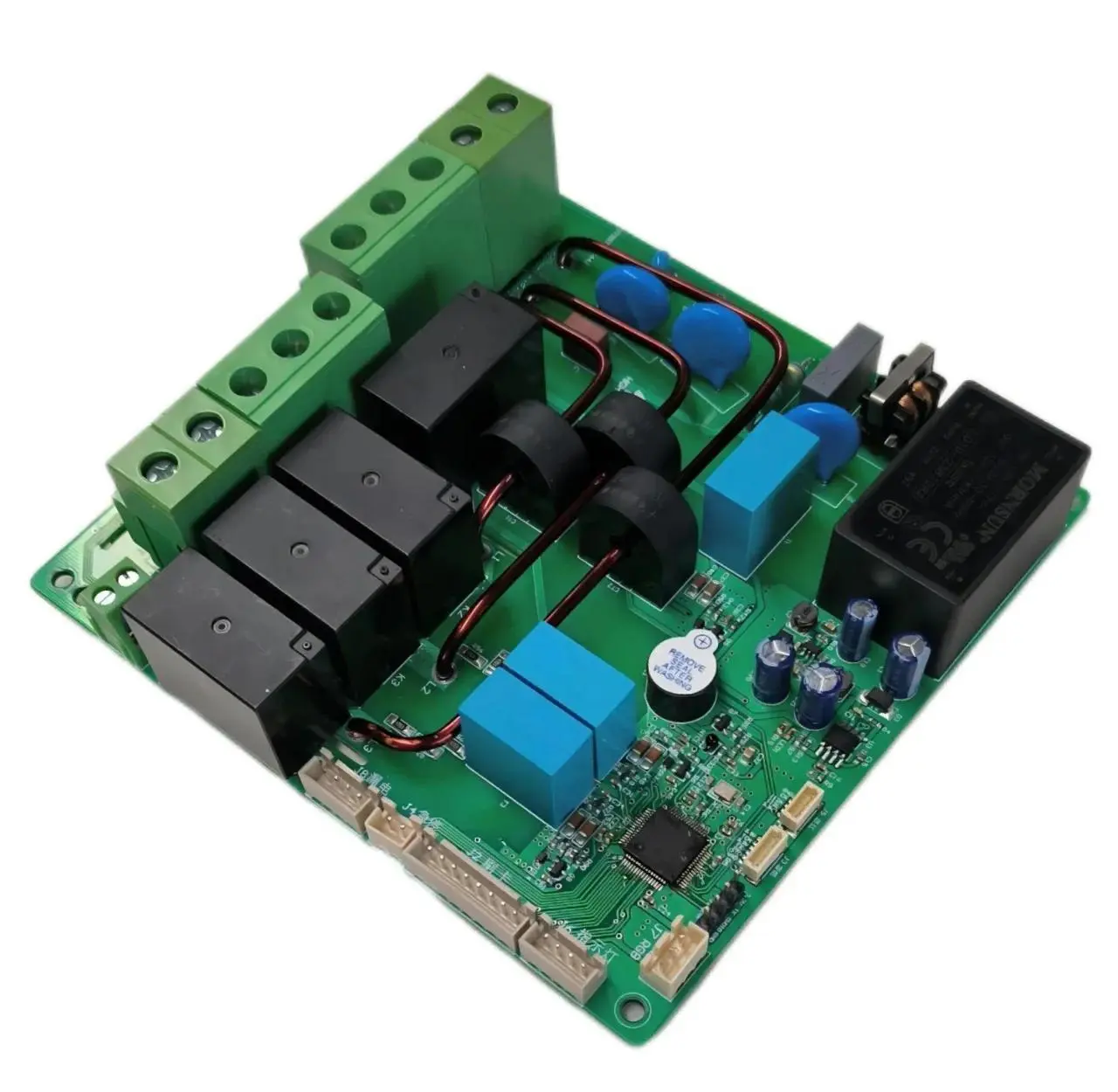

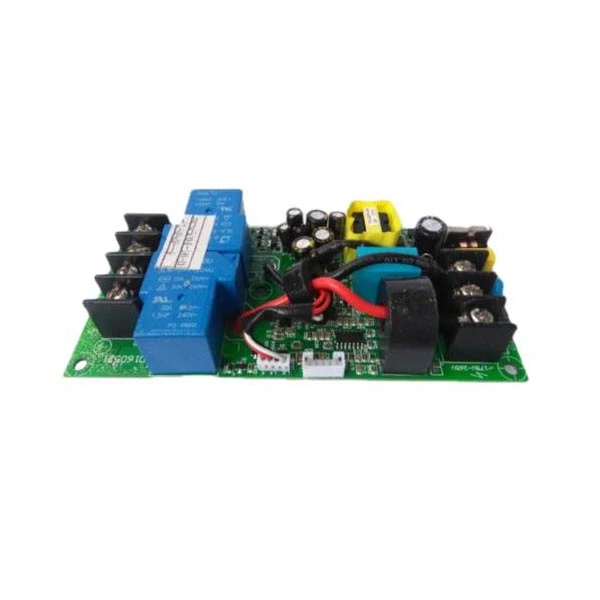

एसी चार्जिंग पाइल सर्किट बोर्ड:यह बोर्ड वाहन के ऑन-बोर्ड चार्जर (ओबीसी) के माध्यम से ग्रिड एसी पावर को डीसी पावर में परिवर्तित करता है। इसके मुख्य कार्यों में शामिल हैं:

सीपी टर्मिनल नियंत्रण:चार्जिंग स्थिति (उदाहरण के लिए, बंदूक डालना, चार्जिंग की तैयारी, चार्जिंग शुरू करना) की निगरानी के लिए पीडब्लूएम संकेतों का उपयोग करके वाहन के बीएमएस के साथ संचार करता है। कार्यशील वोल्टेज 1kHz की आवृत्ति के साथ 12V/9V/6V है।

सीसी टर्मिनल डिटेक्शन:प्रतिरोध परिवर्तनों के माध्यम से चार्जिंग गन कनेक्शन स्थिति की पुष्टि करता है और आउटपुट वर्तमान क्षमता निर्धारित करता है (उदाहरण के लिए, 1.5kΩ प्रतिरोध 8A वर्तमान से मेल खाता है)।

विशिष्ट पैरामीटर:इनपुट 220V AC, आउटपुट पावर 7kW/11kW, सुरक्षा रेटिंग IP54।

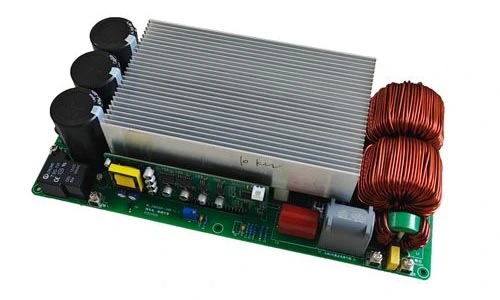

डीसी चार्जिंग पाइल सर्किट बोर्ड:यह बोर्ड सीधे हाई-वोल्टेज डीसी पावर आउटपुट करता है। इसके मुख्य मॉड्यूल में शामिल हैं:

एसी/डीसी सुधार और पीएफसी मॉड्यूल:सक्रिय पावर फैक्टर करेक्शन (पीएफसी) तकनीक का उपयोग करके तीन-चरण 380V एसी को उच्च-वोल्टेज डीसी (750-850V) में परिवर्तित करता है, जिसकी दक्षता 97% से अधिक है।

डीसी/डीसी रूपांतरण मॉड्यूल:एलएलसी अनुनाद टोपोलॉजी के माध्यम से बैटरी की आवश्यक सीमा (उदाहरण के लिए, 200-920V) पर वोल्टेज समायोजित करता है और गतिशील वर्तमान नियंत्रण (कई सौ एम्पीयर तक) का समर्थन करता है।

विशिष्ट पैरामीटर:इनपुट 380V AC, आउटपुट पावर 30-120kW, एकीकृत STM32F207ZET मुख्य नियंत्रण चिप, CAN/RS-485 संचार का समर्थन करता है।
