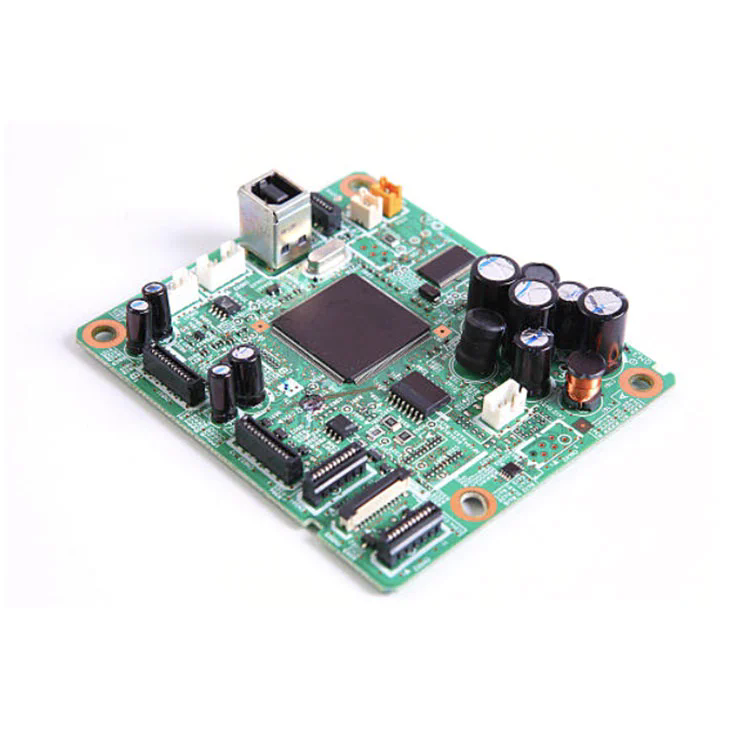

आज की तेजी से विकसित होने वाली इलेक्ट्रॉनिक्स दुनिया में, कई पीसीबी प्रौद्योगिकियों को मिश्रित करने की क्षमता-रिगिड, फ्लेक्स, कठोर-फ्लेक्स- एक एकल, एकीकृत समाधान में महत्वपूर्ण हो गया है।मिश्रित पीसीबी विधानसभाप्रमुखता प्राप्त कर रहा है क्योंकि यह सक्षम करता है:
कॉम्पैक्ट, लाइटवेट डिज़ाइन: स्पेस-सेविंग फॉर्म कारकों के लिए कठोर और लचीले सब्सट्रेट को मर्ज करता है।
बेहतर स्थायित्व और विश्वसनीयता: फ्लेक्स परतें यांत्रिक तनाव को अवशोषित करती हैं, विफलता को कम करती हैं।
लागत दक्षता: विधानसभा चरणों, सोर्सिंग और इन्वेंट्री को कम करने के लिए प्रक्रियाओं को जोड़ती है।
वर्तमान Google खोज रुझान "मिश्रित पीसीबी असेंबली सेवा," "कठोर-फ्लेक्स पीसीबी असेंबली," और "फ्लेक्स टू रिगिड पीसीबी एकीकरण" जैसे शब्दों के लिए उच्च मांग को प्रकट करते हैं। केंद्रीय के चारों ओर इस लेख को संरचित करके क्या क्वेरी- "आज के इलेक्ट्रॉनिक्स के लिए मिश्रित पीसीबी असेंबली को अपरिहार्य बनाता है?" - हम उपयोगकर्ता खोज इरादे और ट्रेंडिंग विषयों के साथ निकटता से संरेखित करते हैं।

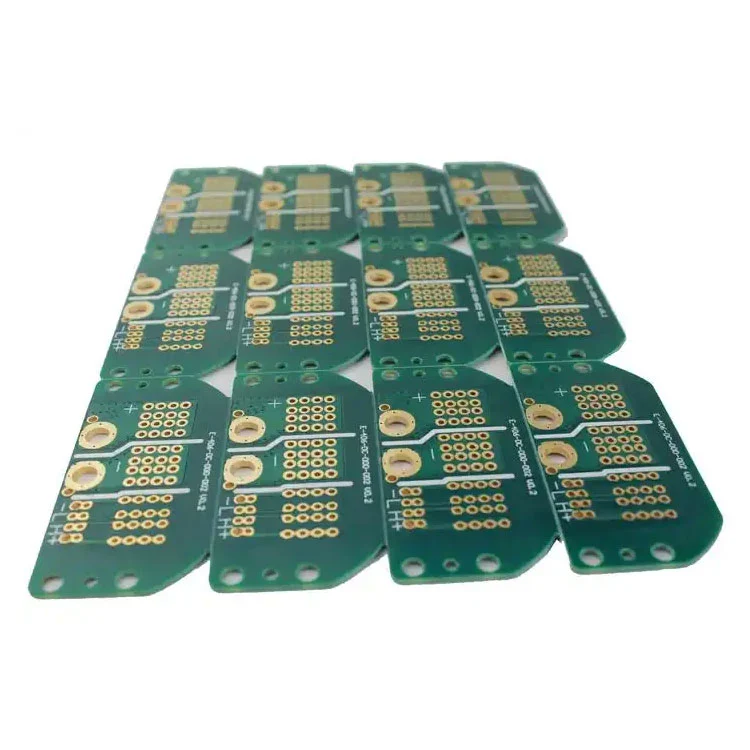

नीचे एक समेकित अवलोकन (तालिका रूप में) मिश्रित पीसीबी विधानसभा विनिर्देशों के एक विस्तृत स्नैपशॉट की पेशकश करता है। यह हमारी व्यावसायिकता और स्पष्टता को प्रदर्शित करता है।
| विशेषता | विनिर्देश / विवरण |
|---|---|
| सब्सट्रेट प्रकार | कठोर FR-4 परतें, पॉलीमाइड फ्लेक्स लेयर्स, कठोर-फ्लेक्स कॉन्फ़िगरेशन |
| परत गणना | 20 परतें (कठोर + फ्लेक्स का मिश्रण); विशिष्ट स्टैक: रिगिड 6-8 + फ्लेक्स 2-4 |
| न्यूनतम ट्रेस/स्थान | कठोर: 4 मिल/4 मिल; फ्लेक्स: 3 मील/3 मील |
| के माध्यम से प्रकार | होल-होल वियास (THV), माइक्रोवियास (व्यास of 50 माइक्रोन), दफन और ब्लाइंड वियास |
| तांबे की मोटाई | 1 औंस (विशिष्ट); उच्च-वर्तमान फ्लेक्स सेगमेंट के लिए 3 औंस भारी तांबा तक |
| फ्लेक्स बेंड रेडियस | ≥ 10 × मोटाई, मानक: 0.5 मिमी मिमी फ्लेक्स मोटाई के लिए 0.5 मिमी मोड़ त्रिज्या |
| सोल्डर मास्क | फ्लेक्स क्षेत्रों के लिए लचीला मिलाप मास्क, FR-4 के लिए कठोर मास्क; निर्बाध संक्रमण |
| विधानसभा घटक | सतह-माउंट, थ्रू-होल, मिश्रित एसएमटी/टीएचटी घटक; फ्लेक्स ज़ोन में स्टिफ़नर शामिल हो सकते हैं |
| थर्मल प्रबंधन | हॉटस्पॉट क्षेत्रों का प्रबंधन करने के लिए एम्बेडेड कॉपर प्लेन और थर्मल VIAS |
| गुणवत्ता मानक | IPC-6013 (FLEX), IPC-6012 (कठोर), IPC-6018 (कठोर-फ्लेक्स), IPC-A-600 वर्ग 2; ROHS / REACE अनुपालन |
मिश्रित पीसीबी विधानसभा की योजना बनाते समय सबसे महत्वपूर्ण डिजाइन और प्रक्रिया क्या हैं?
सामग्री संगतता और स्टैक-अप योजना
कठोर FR-4 और लचीली पॉलीमाइड परतों के बीच परस्पर क्रिया को फ्लेक्स के दौरान परिसीमन से बचने के लिए सावधानीपूर्वक इंजीनियर किया जाना चाहिए। परतों में थर्मल विस्तार (CTE) के गुणांक को नियंत्रित करना थर्मल चक्रों के माध्यम से दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
फ्लेक्स ज़ोन में अखंडता के माध्यम से ट्रेस और
फ्लेक्स ज़ोन सख्त सहिष्णुता की मांग करते हैं: पतले तांबे की परतें, नियंत्रित ट्रेस/स्थान, और झुकने से थकान का विरोध करने के लिए डिजाइन (जैसे भरे और मढ़वाया माइक्रोवियास) के माध्यम से अनुकूलित।
मोड़ त्रिज्या, फ्लेक्स जीवन और यांत्रिक तनाव
उचित मोड़ रेडी (× 10 × मोटाई) को निर्दिष्ट करना और इच्छित गतिशील परिस्थितियों में फ्लेक्स-लाइफ परीक्षण का संचालन करना फ्लेक्स सेक्शन को संचालन आंदोलन को सहन करना सुनिश्चित करता है।
घटक विधानसभा के लिए कठोर एकीकरण
अस्थायी या स्थायी स्टिफ़ेनर्स (जैसे, FR-4 शीट या चिपकने वाले-समर्थित पॉलीमाइड) का उपयोग अक्सर फ्लेक्स ज़ोन पर SMT/THT असेंबली के दौरान कठोर समर्थन का अनुकरण करने के लिए किया जाता है, सटीक प्लेसमेंट और टांका लगाने के लिए, फिर यदि आवश्यक हो तो हटा दिया जाता है।
थर्मल और सिग्नल रूटिंग
मिश्रित पीसीबी अक्सर उच्च-शक्ति या आरएफ सर्किटरी को जोड़ते हैं। सरणियों और जमीनी विमानों के माध्यम से उचित थर्मल, सावधान परत असाइनमेंट के साथ जोड़ा गया, सिग्नल अखंडता और गर्मी अपव्यय बनाए रखें।
विनिर्माणता और लागत व्यापार बंद
संतुलन जटिलता बनाम लागत: बढ़ती परत की गिनती, माइक्रोवियास, या भारी तांबे की कीमत बढ़ जाती है। प्रारंभिक DFM (निर्माता के लिए डिजाइन) समीक्षा व्यवहार्यता और लागत-प्रभावशीलता को मान्य करने के लिए आवश्यक हैं।
परीक्षण और निरीक्षण क्षमता
मिश्रित डिजाइन मानक एओआई या एक्स-रे को सीमित कर सकते हैं; कस्टम फिक्स्चर, फ्लेक्स-फ्रेंडली टेस्ट जिग्स, या फ्लाइंग जांच परीक्षण कनेक्टिविटी और घटक प्लेसमेंट को मान्य करने के लिए आवश्यक हो सकता है।
Q1: मिश्रित पीसीबी असेंबली का उपयोग किस लिए किया जाता है?
A1: यह कार्यरत है जहां कठोर-केवल समाधान कम हो जाते हैं-जैसे कि पहनने योग्य, फोल्डेबल डिवाइस, मेडिकल प्रत्यारोपण, एयरोस्पेस सेंसर सरणियाँ-लचीलेपन, कॉम्पैक्टनेस और विश्वसनीयता की मांग करने वाले किसी भी आवेदन।
Q2: आप फ्लेक्स-कठोर संक्रमणों में विश्वसनीयता कैसे सुनिश्चित कर सकते हैं?
A2: सावधान स्टैक-अप डिज़ाइन (मिलान CTE) के माध्यम से, संक्रमण क्षेत्रों में नियंत्रित बेंड रेडी, एपॉक्सी या चिपकने वाला बंधन, सिम्युलेटेड यांत्रिक चक्रों के तहत उचित, और परीक्षण के माध्यम से।
मिश्रित पीसीबी विधानसभा आधुनिक इलेक्ट्रॉनिक्स डिजाइन में सबसे आगे है - कठोर और लचीली प्रौद्योगिकियों के बेजोड़ एकीकरण को हटाकर। प्रदर्शन और लागत व्यवहार्यता दोनों को सुनिश्चित करने के लिए सावधानीपूर्वक स्टैक-अप योजना, ट्रेस/सटीक, मैकेनिकल फ्लेक्स परीक्षण, डीएफएम विश्लेषण और कड़े क्यूए के माध्यम से महत्वपूर्ण है।
जब सही ढंग से किया जाता है - विशेषज्ञ डिजाइन नियम, मजबूत सामग्री, और सटीक विनिर्माण - मिश्रित पीसीबी विधानसभा उन्नत वियरबल्स, मेडिकल, एयरोस्पेस, ऑटोमोटिव और उपभोक्ता उपकरणों में नई उत्पाद संभावनाओं को अनलॉक करता है।
परफैनवे, हम उन्नत पीसीबी और कठोर-फ्लेक्स निर्माण में दो दशकों से अधिक विशेषज्ञता लाते हैं। हमारी मिश्रित पीसीबी असेंबली सेवाएं उच्च गुणवत्ता वाली सामग्री, उद्योग-अग्रणी मानकों (आईपीसी अनुपालन, आरओएचएस/पहुंच) को जोड़ती हैं, और पैमाने पर टिकाऊ, उच्च-प्रदर्शन समाधान प्राप्त करने के लिए डीएफएम समर्थन के अनुरूप हैं।
चाहे आप उच्च-मात्रा वाले उत्पादन के लिए प्रोटोटाइप या रैंपिंग कर रहे हों, हमारी टीम डिजाइन-टू-डिलीवरी उत्कृष्टता सुनिश्चित करती है।हमसे संपर्क करेंआज सटीक-इंजीनियर मिश्रित पीसीबी असेंबली सॉल्यूशंस के साथ अपने उत्पाद डिजाइनों को ऊंचा करने के लिए।
