पीसीबी परीक्षण इलेक्ट्रॉनिक्स विनिर्माण में एक महत्वपूर्ण चरण है जो गुणवत्ता, कार्यक्षमता और विश्वसनीयता सुनिश्चित करता हैमुद्रित परिपथ बोर्ड(पीसीबी)। परीक्षण समस्याओं को तुरंत पा सकता है और डिजाइनर को मुद्दों को जल्दी से हल करने में मदद कर सकता है।पीसीबीपरीक्षण में नंगे बोर्ड परीक्षण और इकट्ठे बोर्ड परीक्षण शामिल हैं।
नंगे पीसीबी परीक्षण
विद्युत कनेक्टिविटी, अलगाव और विनिर्माण दोषों को सत्यापित करने के लिए पीसीबी परीक्षण का उद्देश्य।
पीसीबी परीक्षण की विधि में शामिल हैं:
निरंतरता परीक्षण (लघु परीक्षण): अनपेक्षित शॉर्ट्स (जैसे, तांबे के निशान छूने) के लिए चेक।
अलगाव परीक्षण (खुला परीक्षण): निशान में कोई खुला सर्किट (ब्रेक) सुनिश्चित करता है।
स्वचालित ऑप्टिकल निरीक्षण (AOI): खरोंच, मिसलिग्न्मेंट या नक़्क़ाशी दोषों का पता लगाने के लिए कैमरों का उपयोग करता है।
प्रतिबाधा परीक्षण: उच्च गति के डिजाइनों के लिए महत्वपूर्ण (जैसे, आरएफ, डीडीआर) ट्रेस प्रतिबाधा मैच विनिर्देशों को सुनिश्चित करने के लिए।
इकट्ठे बोर्ड परीक्षण

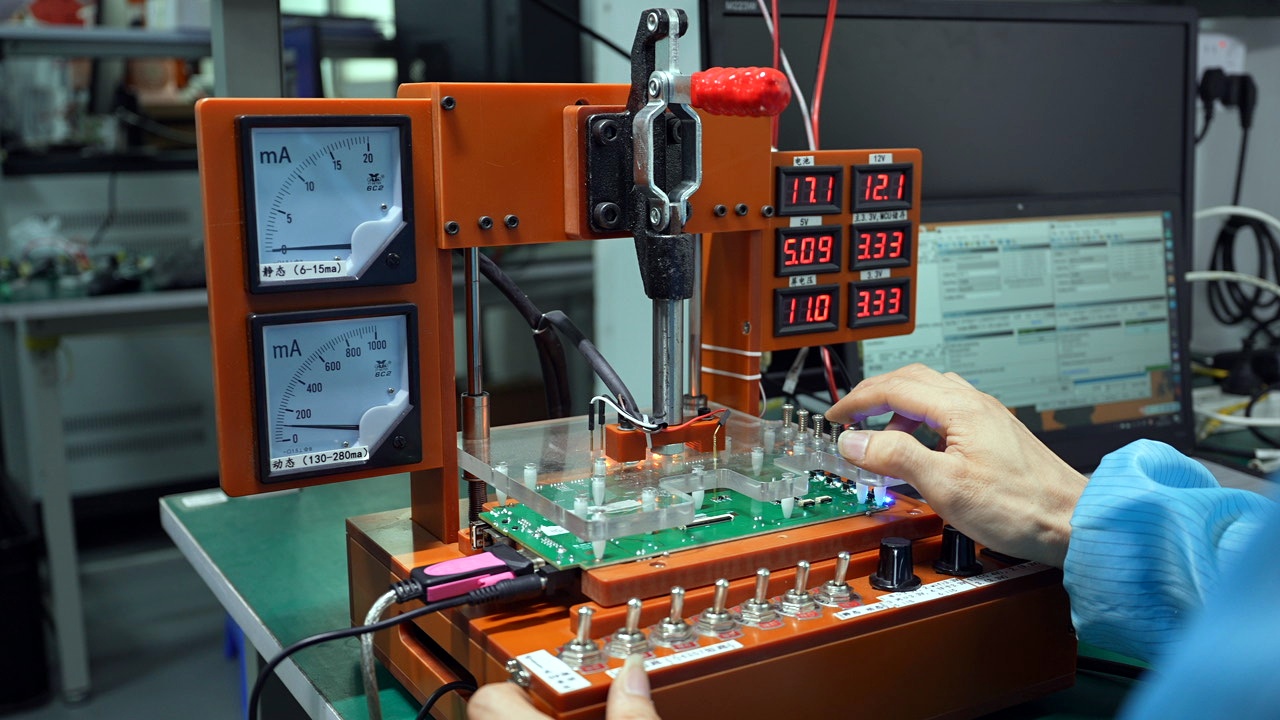

1.-सर्किट टेस्ट (आईसीटी): आईसीटी घटकों, शॉर्ट्स, ओपन और वैल्यू को सत्यापित करने के लिए एक स्वचालित ऑनलाइन परीक्षण है। यह परीक्षण ठीक से दोष स्थानों को पा सकता है, जिससे श्रमिकों को आसानी से समस्या PCBA को संभालने की अनुमति मिलती है।
2. फ्लाइंग जांच परीक्षण: यह एक लागत प्रभावी विधि है, कस्टम जुड़नार के बिना सर्किट पर चलती जांच परीक्षण। यह सॉफ्टवेयर संशोधनों के माध्यम से विभिन्न परीक्षण आवश्यकताओं के लिए उपयुक्त है।
3.functional परीक्षण: PCB के फ़ंक्शन को सत्यापित करने के लिए इसे विशेष उपकरण और अनुकूलित परीक्षण प्रक्रियाओं की आवश्यकता होती है।
4. ऑटोमैटिक ऑप्टिकल इंस्पेक्शन (एओआई): एओआई निरीक्षण ब्रिज, मिसलिग्न्मेंट और लापता भागों जैसे सोल्डर जोड़ों और घटकों के दोषों को स्कैन करने के लिए कैमरों का उपयोग करता है।
5.x-रे परीक्षण: छिपे हुए जोड़ों (BGA, QFN), voids, या मिलाप दोषों की जांच करने के लिए X-Rays का उपयोग करता है।
कोई फर्क नहीं पड़ता कि आप किस प्रकार के इलेक्ट्रॉनिक्स परीक्षण का उपयोग करते हैं, यह मुद्रित सर्किट बोर्ड (पीसीबी) को लाभ लाता है। डिजाइन चरण के दौरान परीक्षण से डिजाइनरों को बड़े पैमाने पर उत्पादन में दोष से बचने में मदद मिलती है, लागत को कम करता है, विकास चक्रों को कम करता है, और उत्पादन को गति देता है। व्यापक परीक्षण यह सुनिश्चित करता है कि उत्पाद विश्वसनीयता में सुधार करते हुए पीसीबी सभी विद्युत, यांत्रिक और संरचनात्मक डिजाइन आवश्यकताओं को पूरा करते हैं।
उत्पाद की गुणवत्ता के लिए पीसीबी परीक्षण महत्वपूर्ण है। फैनवे में, हम घटक निरीक्षण, कस्टम परीक्षण सहित परीक्षण समाधानों की एक विस्तृत श्रृंखला प्रदान करते हैं। आज हमसे संपर्क करें अधिक विवरण प्राप्त करें।
-
